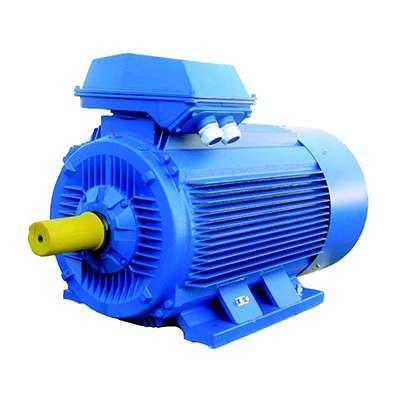

Электродвигатель (5АИ) 355 М10 110,0кВт 600 об./мин. IM 1001 (лапы) | 01.01.213495 Элком ОРЛАН

Электродвигатель 5АИ 355 М10 110,0кВт 600 об./мин. IM 1001 от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на длительную работу в промышленных условиях. Подходит для насосов, вентиляторов и грузоподъёмного оборудования, совместим с сетью 380/660 В, 50 Гц. Артикул 01.01.213495.

Назначение и область применения

Электродвигатель 5АИ 355 М10 110,0кВт 600 об./мин. IM 1001 предназначен для привода механизмов, требующих высокой надёжности и устойчивости к перегрузкам. Его применяют там, где нужна постоянная работа без частых запусков: в системах вентиляции, циркуляционных насосах, лебёдках, элеваторах, конвейерах и другом грузоподъёмном оборудовании. Рассчитан на непрерывный режим S1 - работает без перерыва при номинальной нагрузке.

Технические характеристики

• Мощность: 110 кВт
• Напряжение: 380/660 В - можно подключить звездой или треугольником в зависимости от сети
• Частота: 50 Гц
• Число фаз: 3
• Частота вращения: 600 об./мин
• Количество полюсов: 10 - обеспечивает низкую скорость вращения без передаточных механизмов
• КПД: 93,2% - высокий показатель эффективности преобразования энергии
• Номинальный ток: 230 А
• Коэффициент мощности: 0,78 - средний уровень, требует компенсации реактивной мощности в крупных установках
• Высота оси вращения: 355 мм - определяет габариты и посадочные размеры
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - монтаж на основание с горизонтальной осью
• Монтажное исполнение: IM1001 - соответствует международному стандарту, означает базовое крепление на лапах
• Климатическое исполнение: У2 - допустимо использование в помещениях с умеренным климатом, без конденсации
• Диапазон температур: от –45 C до +40 C - работает в холодных и жарких условиях, но не во влажных открытых площадках

Совместимость и монтаж

Электродвигатель 5АИ 355 М10 110,0кВт 600 об./мин. IM 1001 совместим со всеми устройствами, использующими двигатели серий 5А, АИР, 4А, АД и аналогичными. Крепится на фундамент через четыре лапы, посадочные размеры соответствуют ГОСТ. Диаметр вала - стандартный для этой рамы, проверьте по чертежу перед установкой. Для подключения используйте клеммную коробку с выводами U1-V1-W1 и U2-V2-W2 - возможны оба способа: звезда (660 В) и треугольник (380 В). Обязательно соблюдайте полярность и фазировку. Наличие термозащиты не предусмотрено - рекомендуется внешняя защита по току.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 51689-2000, ГОСТ 31606-2012, ГОСТ Р 52776-2007 и МЭК 60034. Степень защиты IP55 гарантирует безопасность при работе в пыльных и влажных средах. Соответствие нормам позволяет использовать в промышленных объектах, подлежащих обязательным проверкам. Сертификаты соответствия доступны у производителя Элком.

Преимущества

• Высокий КПД снижает потери электроэнергии и себестоимость эксплуатации
• Низкая частота вращения (600 об./мин) исключает необходимость в сложных редукторах
• Закрытое исполнение и IP55 обеспечивают долгий срок службы в агрессивной среде
• Универсальность подключения (380/660 В) повышает гибкость при замене или модернизации
• Взаимозаменяемость с популярными сериями (АИР, 4А, 5А) упрощает ремонт и обслуживание

Ограничения применения

• Не предназначен для частых пусков - риск перегрева при более чем 2–3 запусках в час
• Не имеет встроенной тепловой защиты - требуется внешнее реле перегрузки
• Климатическое исполнение У2 не предусматривает работу на открытом воздухе при повышенной влажности или осадках
• Коэффициент мощности 0,78 требует компенсации реактивной мощности в сетях выше 50 кВт
• Не используется без доработки в системах с частотным регулированием - хотя возможность доработки есть, она требует согласования с заводом

Примеры использования

• Циркуляционные насосы в системах отопления крупных зданий
• Вентиляторы приточно-вытяжных установок на заводах
• Подъёмники и лебёдки на складских комплексах
• Приводы барабанов в бумажных и текстильных производствах
• Приводы мельниц и смесителей в пищевой промышленности

Практические советы

• При замене старого двигателя сверьте высоту оси (355 мм), длину вала и тип крепления - они должны точно совпадать
• Для питания используйте автоматический выключатель с расцепителем не менее 250 А
• Обеспечьте хорошую вентиляцию вокруг корпуса - даже при IP55 перегрев возможен при плохом теплоотводе
• Проверяйте затяжку болтов крепления после первых 10 часов работы - вибрация может ослабить соединения
• Если планируете частотное управление - запросите доработку у производителя заранее; стандартная версия не адаптирована для этого
• Храните двигатель в сухом помещении - даже при IP55 внутренние изоляции чувствительны к конденсату
