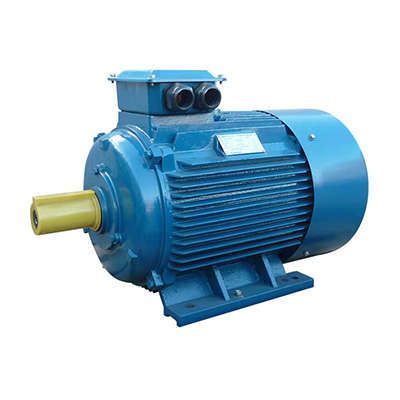

Электродвигатель (5АИ) 250 М4 90,0кВт 1500 об./мин. IM 1001 (лапы) | 01.01.213754 Элком ОРЛАН

Электродвигатель 5АИ 250 М4 90,0кВт 1500 об./мин. IM 1001 от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на постоянную нагрузку в промышленных системах. Подходит для насосов, вентиляторов и грузоподъёмного оборудования. Артикул 01.01.213754 соответствует серийному исполнению B3 и защищён по IP55.

Назначение и область применения

Электродвигатель 5АИ 250 М4 90,0кВт 1500 об./мин. IM 1001 предназначен для длительной работы в промышленных установках с постоянной механической нагрузкой. Он работает от трёхфазной сети переменного тока 380/660 В и 50 Гц. Применяется в системах, где требуется надёжность и устойчивость к перегрузкам: насосы, вентиляционные установки, конвейеры, лебёдки, компрессоры и другое грузоподъёмное оборудование.

Технические характеристики

• Мощность: 90 кВт
• Напряжение: 380/660 В (возможно подключение звезда/треугольник)
• Частота: 50 Гц
• Число фаз: 3
• Частота вращения: 1500 об/мин
• Количество полюсов: 4
• КПД: 94%
• Номинальный ток: 163 А
• Коэффициент мощности (cos φ): 0.87
• Высота оси вращения: 250 мм
• Степень защиты: IP55 (защита от пыли и струй воды из любого направления)
• Исполнение: B3 - монтаж на основание с горизонтальной осью
• Монтажное исполнение: IM1001 - аналогично B3, согласно IEC
• Климатическое исполнение: У2 - для умеренного климата, с возможностью работы при температурах от -45 C до +40 C
• Режим работы: S1 - непрерывный

Совместимость и монтаж

Электродвигатель 5АИ 250 М4 90,0кВт 1500 об./мин. IM 1001 совместим со стандартными опорами и муфтами, соответствующими высоте оси 250 мм. Крепление осуществляется через четыре болта на основании (исполнение B3). Для подключения используйте кабель с медными жилами, сечением не менее 35 мм2 (при 380 В). Напряжение питания можно выбрать: 380 В - соединение обмоток треугольником; 660 В - звездой. Обязательно проверьте соответствие фазной последовательности перед запуском. Возможна доработка двигателя для работы с частотным преобразователем - уточните у поставщика наличие таких модификаций.

Безопасность и стандарты

Электродвигатель 5АИ 250 М4 90,0кВт 1500 об./мин. IM 1001 произведен в соответствии с ГОСТ Р 51689-2000, ГОСТ 31606-2012, ГОСТ Р 52776-2007 и международным стандартом МЭК 60034. Степень защиты IP55 обеспечивает безопасную работу в условиях повышенной запылённости и влажности. Климатическое исполнение У2 позволяет применять двигатель в неотапливаемых помещениях и на открытых площадках при соблюдении температурного диапазона.

Преимущества

• Высокий КПД - 94%, что снижает энергопотребление и тепловую нагрузку
• Закрытый корпус с IP55 - устойчив к пыли и брызгам воды, продлевает срок службы
• Универсальное напряжение 380/660 В - гибкость подключения в различных сетях
• Совместимость с популярными сериями (А, АИР, 4А, 5А и др.) - замена без изменения креплений
• Поддержка частотного управления - возможность адаптации под автоматические системы

Ограничения применения

• Не предназначен для работы в взрывоопасных средах - отсутствует взрывозащита
• Не рекомендован для частых пусков с большой инерцией без учёта тепловой нагрузки
• При температурах ниже -45 C требуются предварительный прогрев и специальные смазки
• Не следует использовать в условиях постоянного погружения в жидкости - IP55 не гарантирует герметичность при погружении
• При работе на частотном преобразователе необходимо контролировать нагрев обмоток и использовать фильтры гармоник

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения
• Вентиляторы крупных промышленных воздуховодов
• Лебёдки и подъёмники на складах и производствах
• Компрессоры для воздушных систем
• Конвейерные линии в пищевой и химической промышленности

Практические советы

• При замене старого двигателя сверьте высоту оси (250 мм), тип крепления (B3/IM1001) и диаметр вала - они должны точно совпадать
• Перед первым запуском проверьте правильность подключения фаз и отсутствие перекоса напряжения
• Для долгой работы в пыльных условиях периодически очищайте радиаторы охлаждения
• Если планируете использование с частотным преобразователем - выбирайте версию с доработкой, указанной в доп. информации
• Не превышайте номинальный ток 163 А - перегрузка вызывает быстрый износ изоляции
• При монтаже на неровной поверхности используйте уровнемер - перекос увеличивает вибрацию и износ подшипников
