Электродвигатель АИР DRIVE 3ф 200L8 380/660В 22кВт 750об/мин 1081 IEK DRV200-L8-022-0-0710

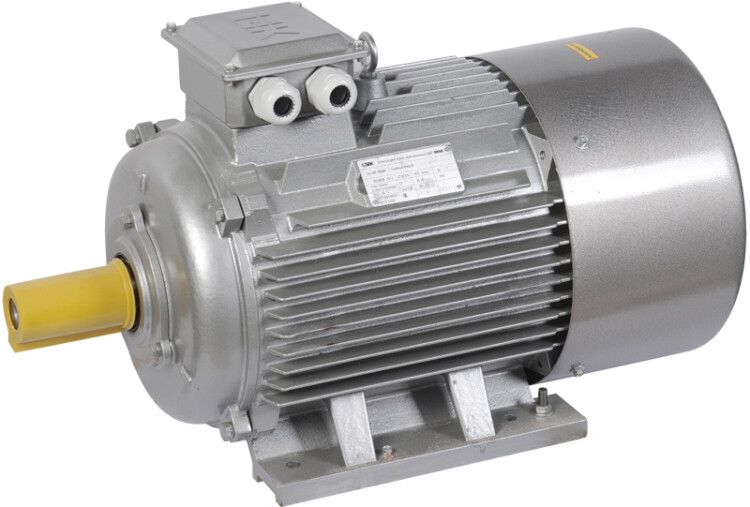

Электродвигатель трехфазный АИР 200L8 660В 22кВт 750об/мин 1081 DRIVE IEK - надёжный асинхронный двигатель для привода оборудования в условиях повышенной запылённости и влажности. Модель из серии DRIVE IEK предназначена для постоянной работы на промышленных объектах, где важна стабильность и долгий срок службы.

Назначение и область применения

Электродвигатель трехфазный АИР 200L8 660В 22кВт 750об/мин 1081 DRIVE IEK используется там, где требуется устойчивый крутящий момент при низкой скорости вращения. Подходит для привода насосов, вентиляторов, конвейеров, компрессоров, смесителей, механизмов затворов и других устройств с высокой механической нагрузкой. Часто применяется в обрабатывающей промышленности, ЖКХ, горнодобыче и энергетике.

Технические характеристики

• Мощность: 22 кВт - обеспечивает достаточную силу для средних и крупных приводов
• Напряжение: 380 В (номинальное), 660 В - возможность подключения по схеме «звезда» для сети 660 В
• Частота: 50 Гц - совместим с сетями стран СНГ
• Частота вращения: 750 об/мин - соответствует 8 полюсам, идеально для медленных, но мощных приводов
• Ток: 45,85 А - номинальный ток при работе на 380 В
• Высота оси вращения: 200 мм - стандартный размер для монтажа на рамы и опоры
• Типоразмер корпуса: 200 мм - указывает на габариты и массу двигателя
• Степень защиты: IP55 - защищён от пыли и струй воды, подходит для цехов и открытых площадок
• Исполнение: B3 - монтаж на лапах, без фланца
• Монтажное исполнение: IM1081 - аналогично B3, означает установку на основание с двумя лапами
• Подшипники: шариковые - обеспечивают длительный срок службы при равномерной нагрузке
• Рабочий температурный диапазон: от -45C до +40C - работает в суровых климатических условиях
• Гарантия: 36 месяцев - подтверждает качество сборки и материалов

Совместимость и монтаж

Электродвигатель трехфазный АИР 200L8 660В 22кВт 750об/мин 1081 DRIVE IEK имеет классическое исполнение B3 (на лапах). Для монтажа необходима прочная бетонная или металлическая платформа с отверстиями под крепёж. Диаметр посадочных отверстий под болты соответствуют стандартным размерам для типоразмера 200 мм. Учитывайте, что двигатель рассчитан на трёхфазное питание 380 В - при подключении к сети 660 В необходимо использовать соединение обмоток «звезда». Клеммная коробка доступна для обслуживания, провода подключаются к клеммам L1–L3, N не требует подключения.

Безопасность и стандарты

Электродвигатель соответствует требованиям ГОСТ 19523 и международным нормам IEC 60034. Степень защиты IP55 предотвращает попадание пыли внутрь и повреждение от водяных струй, что снижает риск аварий. Наличие термозащиты внутри обмоток не предусмотрено - рекомендуется внешняя защита по току и температуре через тепловые реле или частотные преобразователи.

Преимущества

• Увеличенный срок службы благодаря качественным шариковым подшипникам и герметичному исполнению IP55
• Универсальность подключения: можно работать как от 380 В, так и от 660 В (при переключении обмоток)
• Надёжная теплоотдача - корпус спроектирован для эффективного охлаждения даже при длительной нагрузке
• Серия DRIVE IEK известна стабильностью параметров и совместимостью с промышленными автоматическими системами

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита (Ex-исполнение)
• Не следует использовать в условиях постоянного погружения в жидкость - IP55 не гарантирует герметичность при погружении
• При температурах ниже -45C возможны трудности с пуском из-за увеличения вязкости смазки в подшипниках
• Отсутствие встроенной термозащиты требует обязательного подключения внешнего теплового реле

Примеры использования

• Насосные станции водоснабжения и канализации
• Ленточные и винтовые конвейеры на заводах по переработке сырья
• Вентиляционные системы в промышленных цехах
• Компрессоры для воздушных систем в машиностроении
• Затворы и задвижки в трубопроводах на ГЭС и водоочистных сооружениях

Практические советы

• При замене старого двигателя проверьте соответствие высоты оси (200 мм) и посадочных размеров - расстояние между отверстиями на лапах должно совпадать
• Для питания от 660 В обязательно используйте схему «звезда» - при подключении «треугольником» двигатель выйдет из строя
• Обеспечьте хорошую вентиляцию вокруг корпуса - перегрев сокращает срок службы обмоток
• Регулярно контролируйте состояние подшипников: при появлении посторонних шумов или нагрева - произведите смазку или замену
• При использовании с частотным преобразователем убедитесь, что он поддерживает работу двигателей с 8 полюсами и номиналом 22 кВт
