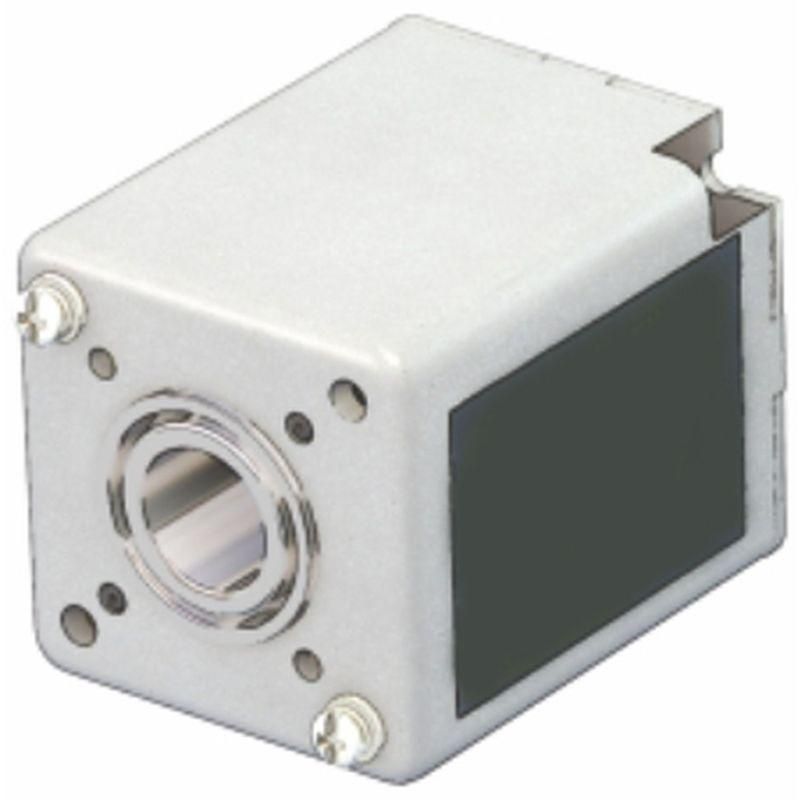

Электромагнит включения DС220В для NA1-2000-6300 (R) | 102837 CHINT

Электромагнит включения DC 220В для NA1-2000-6300 (R) от CHINT предназначен для механического замыкания контактов автоматического выключателя серии NA1 при подаче постоянного тока. Применяется в системах управления силовым оборудованием, где требуется надёжное дистанционное включение.

Назначение и область применения

Этот электромагнит используется исключительно для включения автоматических выключателей NA1-2000-6300 (R). Он не управляет отключением - только обеспечивает физическое замыкание контактов при подаче напряжения 220 В постоянного тока. Подходит для установки в щитах управления на объектах с постоянным током: энергообъектах, промышленных линиях, системах автономного питания.

Технические характеристики

• Напряжение питания: DC 220 В
• Тип тока: постоянный (DC)
• Совместим с моделями: NA1-2000-6300 (R)
• Производитель: CHINT
• Артикул: 102837

Совместимость и монтаж

Электромагнит включения DC 220В для NA1-2000-6300 (R) устанавливается только на выключатели серии NA1-2000-6300 (R) с соответствующими креплениями. Монтаж выполняется путём защёлкивания на шток механизма включения - никаких болтов или проводов к самому устройству не подключаются. Электропитание подаётся через внешние клеммы, расположенные на корпусе выключателя. Убедитесь, что цепь управления имеет достаточную мощность для срабатывания катушки без просадки напряжения.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для компонентов распределительных устройств. Не содержит взрывозащищённой защиты - не применяется во взрывоопасных зонах без дополнительных мер. Работает в температурном диапазоне, указанном для основного выключателя NA1-2000-6300 (R).

Преимущества

• Высокая надёжность срабатывания при стабильном питании DC 220 В
• Минимальная нагрузка на цепь управления благодаря оптимизированному току потребления
• Интегрированная совместимость с оригинальными выключателями CHINT NA1-2000-6300 (R)
• Не требует регулярного обслуживания при правильной эксплуатации

Ограничения применения

• Не работает при переменном токе - применение AC недопустимо
• Не предназначена для частых циклов включения/выключения - длительное включенное состояние снижает срок службы
• Не совместима с другими сериями выключателей, даже аналогичными по габаритам
• Не рекомендуется использовать в условиях высокой вибрации без дополнительной фиксации

Примеры использования

• Автоматизация технологических линий на заводах с использованием системы управления на базе постоянного тока
• Резервирование питания в UPS-системах, где включение оборудования происходит по сигналу от контроллера
• Удалённое включение силового оборудования в распределительных пунктах без ручного воздействия

Практические советы

• Перед установкой проверьте соответствие модели выключателя - только NA1-2000-6300 (R) с пометкой "(R)" поддерживают этот электромагнит
• Подключайте источник питания DC 220 В через предохранитель на 5 А для защиты от перегрузок
• Не допускайте попадания влаги внутрь корпуса - хотя механизм герметичен, электромагнит не имеет IP-защиты
• Если выключатель часто срабатывает, периодически осматривайте контактную группу на износ - электромагнит не влияет на долговечность самих контактов
• Заменяйте только на оригинал - сторонние аналоги могут иметь отличную силу намагничивания и не обеспечить полное замыкание контактов
