Электромеханическое реле безопасности (реле с принудительным управлением контактами); 3NO + 1NC; катушка 48В DC | 501490484310 Finder 50.14.9.048.4310

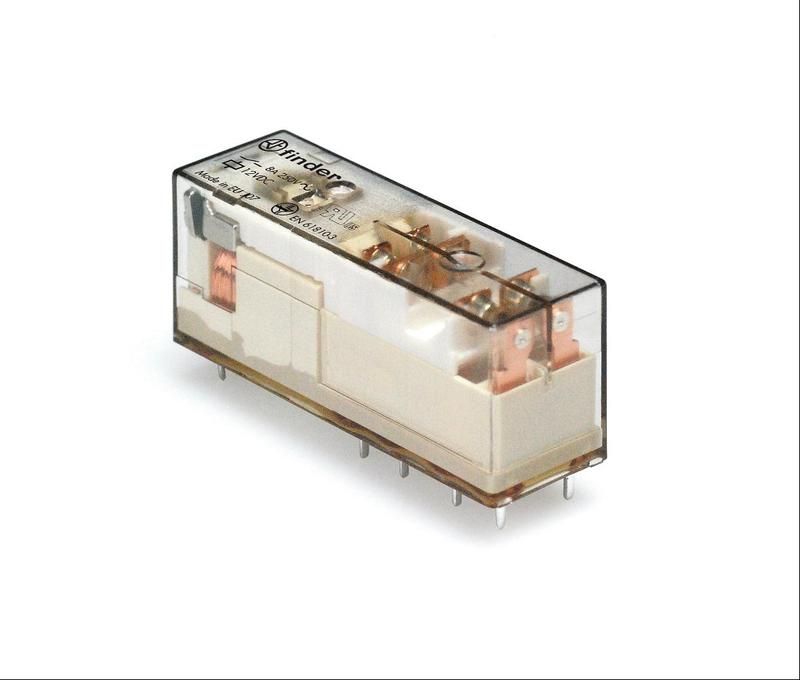

Реле безопасности Finder 50 с артикулом 50.14.9.048.4310 - это электромеханическое устройство с принудительным управлением контактами, предназначенное для надёжного отключения оборудования в системах аварийной остановки. Монтируется непосредственно на печатную плату, обеспечивает контроль целостности цепей безопасности и подходит для промышленной автоматизации.

Назначение и область применения

Реле безопасности Finder 50 используется там, где требуется гарантированное отключение нагрузки при сбоях или активации кнопки аварийной остановки. Его применяют в системах управления станками, конвейерами, робототехникой и другим оборудованием, требующим соответствия нормам функциональной безопасности. Устройство контролирует состояние управляющего выключателя и целостность цепи аварийной остановки, предотвращая самопроизвольное включение после срабатывания.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки: 48 В DC
• Количество контактов: 3 нормально замкнутых (НЗ) + 1 нормально разомкнутый (НО)
• Общее количество выходов: 4 (все - безопасные выходы)
• Номинальный ток контактов: 8 А
• Материал контактов: серебро-оксид олова (AgSnO₂) - устойчив к свариванию и износу
• Способ монтажа: поверхностный монтаж на печатную плату (SMT/PTH)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не предназначено для работы во влажной среде
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +55C, допустима повышенная влажность
• Корпус: пластиковый, самозагасающий
• Нормативные требования: EN 61810-3 (требования к реле безопасности)
• Сертификация: UL, TÜV - соответствие международным стандартам безопасности

Совместимость и монтаж

Реле безопасности Finder 50 рассчитано на установку на печатную плату. Для монтажа необходимы отверстия под выводы с шагом, совпадающим с габаритами устройства. Катушка питается от источника постоянного тока 48 В - важно соблюдать полярность. Подключение к плате выполняется через паяные соединения. Убедитесь, что трассировка платы обеспечивает достаточное расстояние между высоковольтными и слаботочными участками. Реле не имеет встроенных клемм - внешнее подключение осуществляется через дорожки платы.

Безопасность и стандарты

Реле соответствует стандарту EN 61810-3, который регламентирует требования к реле безопасности с принудительным управлением. Принцип принудительного управления гарантирует, что даже при механическом заклинивании одного контакта другие остаются в рабочем состоянии - исключает ложное срабатывание. Сертификаты UL и TÜV подтверждают соответствие требованиям США и Европы. Устройство прошло тестирование на отказоустойчивость и долговечность при частых коммутациях.

Преимущества

• Принудительное управление контактами - повышает надёжность системы аварийной остановки
• Контакты AgSnO₂ - снижают риск сваривания при больших токах и частых включениях
• Контроль состояния выключателя и цепи аварийной остановки - позволяет диагностировать обрывы и замыкания
• Поддержка сертификаций UL и TÜV - упрощает внедрение в промышленные системы
• Компактный форм-фактор - удобен для плотной компоновки на плате

Ограничения применения

• Не предназначено для установки вне защищённого корпуса - степень защиты IP20 не обеспечивает защиту от пыли, брызг и влаги
• Только монтаж на плату - нельзя использовать с DIN-рейкой или клеммными колодками
• Напряжение катушки фиксировано - 48 В DC; использование других напряжений невозможно
• Не рекомендовано для коммутации переменного тока - только постоянный ток
• Максимальный ток 8 А - не подходит для мощных двигателей или нагревательных элементов выше этого значения

Примеры использования

• Аварийная остановка на станках ЧПУ - реле размыкает цепь питания двигателя при нажатии кнопки E-Stop
• Контроллеры промышленных роботов - используются для проверки целостности цепей датчиков безопасности
• Конвейерные линии - обеспечивают отключение при срабатывании светового занавеса или датчика давления
• Системы с двойной кнопкой запуска - реле проверяет одновременное нажатие двух кнопок перед включением

Практические советы

• При проектировании платы учтите, что реле имеет 4 выхода - используйте все для реализации избыточной схемы (например, два НЗ для параллельного контроля, один НО для сигнализации)
• Изолируйте дорожки под катушку от чувствительных аналоговых цепей - возможны помехи при включении
• Для увеличения срока службы не перегружайте контакты - работайте ниже 8 А, особенно при индуктивных нагрузках
• Проверьте совместимость с вашей платформой: тип монтажа (THT/SMD) и расположение выводов должны точно совпадать с позицией на плате
• При замене - всегда используйте оригинальное реле Finder 50 с артикулом 50.14.9.048.4310, чтобы сохранить сертифицированные параметры безопасности
