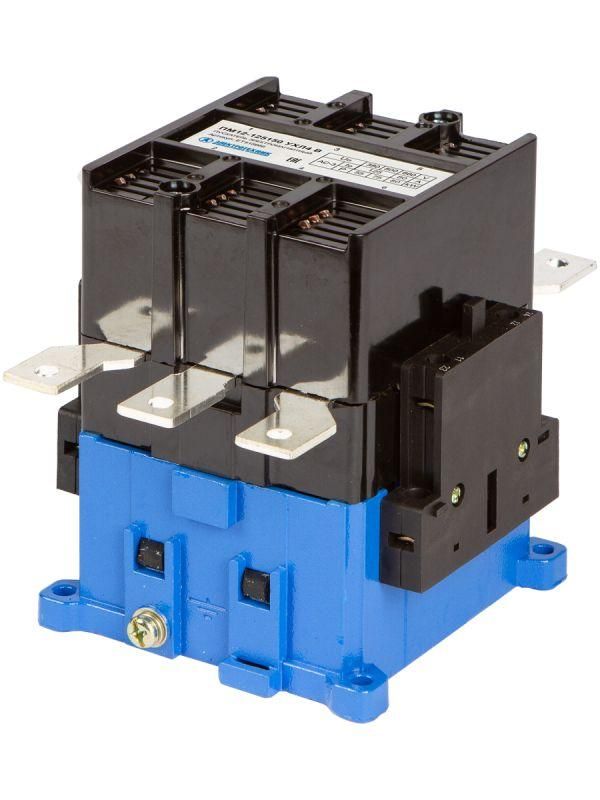

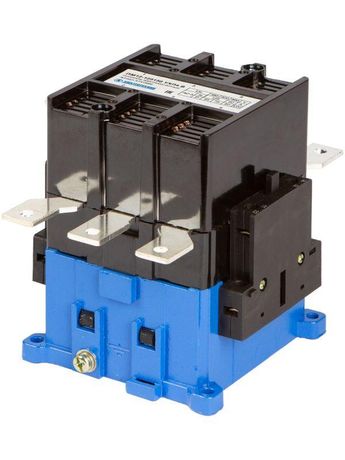

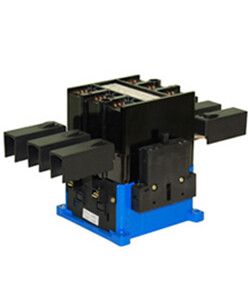

Пускатель электромагнитный ПМ12-125150 УХЛ4 В, 380В/50Гц, 2з+2р, 125А, нереверсивный, без реле, IP20 - ET515666 Электротехник

Электромагнитный пускатель ПМ12-125150 УХЛ4 В, 380В/50Гц, 2з+2р, 125А, нереверсивный, без реле, IP20 от бренда Электротехник предназначен для дистанционного включения и отключения электродвигателей и других мощных нагрузок в промышленных сетях. Этот пускатель - проверенная модель серии ПМ12, подходящая для жестких условий эксплуатации в условиях умеренного и холодного климата.

Назначение и область применения

Пускатель ПМ12-125150 используется для удалённого управления мощными электроприёмниками: электродвигателями, насосами, вентиляторами, компрессорами, конвейерами, тепловыми завесами и системами АВР. Он не имеет функции реверса - подходит только для одностороннего вращения двигателя. Применяется в промышленных щитах, шкафах автоматизации, распределительных устройствах и системах контроля технологических процессов.

Технические характеристики

• Номинальный рабочий ток: 125 А - способен коммутировать нагрузки до 50 кВт при напряжении 380 В
• Напряжение цепи управления: 380 В переменного тока (AC) - требует подачи именно этого напряжения на катушку для срабатывания
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - используются для сигнализации, блокировок и управления внешними цепями
• Род тока: переменный (AC), частота 50 Гц - совместим с сетями стандарта СНГ
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и влаги; подходит только для внутренней установки в закрытые шкафы
• Подключение силовых контактов: болтовое - требует фиксации проводов с помощью клеммных винтов
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или специальную основание через отверстия, не является самонесущим
• Исполнение: нереверсивное - нельзя использовать для изменения направления вращения двигателя
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40C до +40C, допускает повышенную влажность

Совместимость и монтаж

Пускатель ПМ12-125150 монтируется исключительно на монтажную плату или DIN-рейку с учётом свободного пространства вокруг для теплоотвода. Болтовое подключение силовых клемм требует использования медных проводов сечением не менее 25 мм2 для тока 125 А. Катушка управления работает только при 380 В AC - применение другого напряжения повредит устройство. Для сборки системы с защитой от перегрузки необходимо дополнительно установить тепловое реле (например, серии ТРН), так как этот экземпляр выпускается без него.

Безопасность и стандарты

Пускатель ПМ12-125150 соответствует требованиям ГОСТ Р МЭК 60947-4-1 и другим нормам для промышленных контакторов. Сертифицирован для работы в электроустановках до 660 В переменного тока. Отличается высокой механической и электрической износостойкостью, что гарантирует безопасную эксплуатацию в течение десятков тысяч циклов включения-отключения.

Преимущества

• Высокая надёжность благодаря простой и проверенной конструкции серии ПМ12
• Широкая совместимость с типовыми промышленными щитами и комплектами (ЩОТ, АВР, УКРМ)
• Большой коммутационный ресурс - выдерживает более 1 млн циклов в режиме АС-3
• Поддержка дополнительных контактных модулей - можно расширить число вспомогательных контактов
• Устойчивость к колебаниям сети и перегрузкам в рамках номинальных значений

Ограничения применения

• Не подходит для реверсивных схем - невозможно изменить направление вращения двигателя
• IP20 не защищает от пыли и влаги - запрещено использование вне герметичных шкафов
• Требуется внешнее тепловое реле для защиты двигателя - без него возможен выход из строя при перегреве
• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• Не рекомендован для частотного регулирования - не предназначен для работы с преобразователями частоты

Примеры использования

• Управление насосом в системе водоснабжения здания
• Включение вентилятора в системе вентиляции промзоны
• Автоматический пуск компрессора в воздухораздаточной станции
• Контроль работы конвейера на пищевом производстве
• Часть схемы АВР в щите распределения электроэнергии

Практические советы

• При монтаже используйте калиброванные гаечные ключи - переусиливать винты нельзя, чтобы не повредить клеммы
• Проверьте соответствие сечения провода и тока нагрузки: для 125 А минимум 25–35 мм2 меди
• Если нужна защита от перегрузки - выбирайте пару с тепловым реле (например, ПМ12-125150 + ТРН-125)
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы катушки
• При использовании в системах АВР убедитесь, что время срабатывания пускателя соответствует требованиям автономности
• При замене аналога - сверьте не только ток, но и габариты, расположение клемм и тип монтажа
