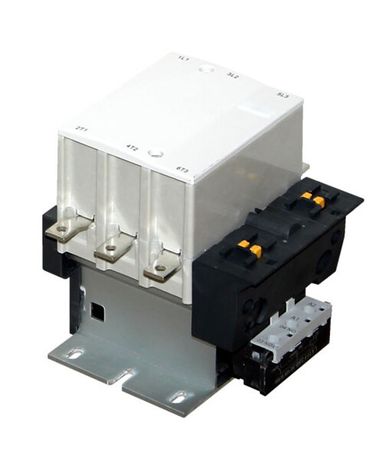

Пускатель электромагнитный ПМЛ-5100 УХЛ4 Б 380В/50Гц 1з 125А нереверсивный, без реле, IP00 - ET523187 Электротехник

Пускатель электромагнитный ПМЛ-5100 УХЛ4 Б 380В/50Гц 1з 125А нереверсивный без реле IP00 от бренда Электротехник предназначен для удалённого запуска и остановки трёхфазных двигателей с короткозамкнутым ротором. Этот модельный ряд отличается компактностью и надёжностью, особенно в условиях высоких нагрузок и перепадов температур.

Назначение и область применения

Пускатель электромагнитный ПМЛ-5100 УХЛ4 Б 380В/50Гц 1з 125А нереверсивный без реле IP00 используется для коммутации трёхфазных асинхронных мощностью до 50 кВт. Подходит для установки в распределительных щитах, на станках, конвейерах, насосах и других устройствах, где требуется частый пуск и остановка двигателя. Модель не имеет функции реверса - её применяют там, где направление вращения задаётся внешним способом.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока (AC), 50 Гц - совместим с сетями большинства промышленных объектов в России.
• Номинальный ток: 125 А - обеспечивает управление двигателями средней и большой мощности.
• Коммутируемая мощность: 50 кВт - соответствует максимальной нагрузке для данного класса пускателей.
• Количество контактных групп: три силовых нормально замкнутых контакта (НО); один вспомогательный нормально открытый контакт (НО) - для сигнализации состояния; ноль нормально закрытых контактов.
• Степень защиты: IP00 - нет защиты от пыли и воды. Применяется только внутри защищённых корпусов или щитов.
• Тип подключения: болтовое - требует фиксации проводов гайками и шайбами.
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку через специальную базу или крепится прямо на металлический основание.
• Исполнение: нереверсивное - нельзя изменить направление вращения двигателя через этот пускатель.
• Климатическое исполнение: УХЛ4 - работает при температурах от –40 C до +55 C, допустимо применение во влажных помещениях с контролируемой средой.

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-5100 УХЛ4 Б 380В/50Гц 1з 125А нереверсивный без реле IP00 рассчитан на монтаж на монтажную плиту. Для сборки используйте подходящую DIN-рейку или жестко закреплённую металлическую поверхность. Клеммы силового контура имеют болтовые зажимы - затягивать необходимо усилием 1–1,5 Нм, чтобы избежать оплавления контактов. Обязательно проверьте соответствие сечения провода: для 125 А рекомендовано медное сечение не менее 25 мм2. Вспомогательный контакт NO можно использовать для контроля включения через световой индикатор или PLC.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Конструкция исключает самопроизвольное отключение при вибрациях благодаря усиленной магнитной системе. Однако из-за отсутствия защиты IP00 использование вне электрошкафа недопустимо - риск поражения током и повреждения контактов от пыли и влаги крайне высок.

Преимущества

• Контакты изготовлены из серебряного сплава - снижают нагрев и увеличивают срок службы даже при частых включениях.
• Высокая механическая износостойкость - выдерживает более 1 млн операций включения/выключения.
• Низкое переходное сопротивление - минимизирует потери энергии и предотвращает перегрев.
• Отсутствие шума при работе - идеален для помещений с чувствительными условиями.
• Широкий диапазон температур - позволяет применять в холодильных камерах, на открытых площадках под крышей, в цехах с экстремальным микроклиматом.

Ограничения применения

• Не для реверсивных схем - для изменения направления вращения нужен второй пускатель или реверсор.
• IP00 - нельзя устанавливать на открытом воздухе, в сырых местах, рядом с источниками пыли без дополнительной защиты.
• Не содержит теплового реле - для защиты от перегрузки требуется внешняя система (например, термореле типа ТР или автоматический выключатель).
• Подходит только для AC - не работает с постоянным током.

Примеры использования

• Управление насосом в системе водообеспечения завода.
• Запуск конвейерной ленты на пищевом производстве.
• Коммутация воздушного компрессора в мастерской.
• Автоматизация оборудования в хладоблоке при условии установки внутрь герметичного шкафа.

Практические советы

• Обязательно выбирайте пускатель с запасом по току - лучше взять 125 А вместо 100 А, если двигатель часто запускается под нагрузкой.
• Проверяйте плотность затяжки болтов после первых 10–20 включений - возможна осадка контактов.
• Для долгой службы регулярно осматривайте контакты на наличие следов подгорания - при наличии окисления протираете спиртом и мягкой тканью.
• Если проект предусматривает автономное питание - учтите, что катушка требует именно 380 В, а не 220 В - неверное подключение вызовет отказ или выход из строя.
• При использовании нескольких пускателей одного типа - соблюдайте равномерность нагрузки на каждую фазу, чтобы избежать дисбаланса сети.
