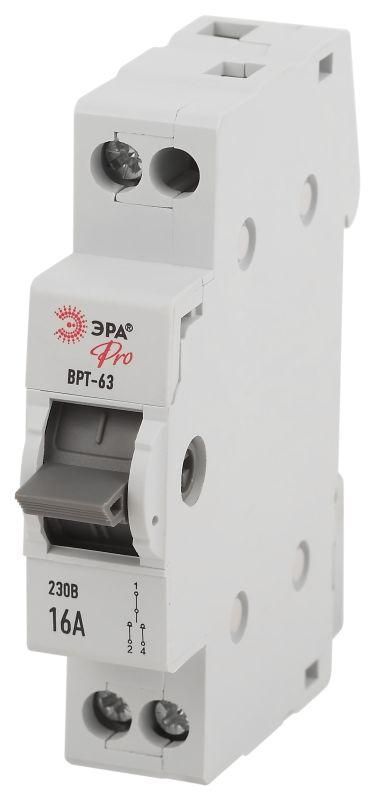

Эра Б0061642 Выключатель-разъединитель трехпозиционный ВРТ-63 PRO VRT63-1-16 1п 16А

Выключатель-разъединитель трехпозиционный ВРТ-63 PRO 1Р 16А от бренда ЭРА предназначен для безопасного отключения и изоляции однополюсных цепей переменного тока. Его основная задача - обеспечить физическое разрывание цепи с возможностью установки в нейтральное положение, что особенно важно при обслуживании электрооборудования. Артикул б0061642 подходит для монтажа на DIN-рейку в распределительных щитах жилых и общественных зданий.

Назначение и область применения

Выключатель-разъединитель трехпозиционный ВРТ-63 PRO 1Р 16А используется для ручного отключения электрических цепей с последующей механической изоляцией потребителя от сети. Он применяется там, где требуется надежное и видимое отключение - например, перед ремонтом, проверкой или модификацией проводки. Подходит для управления освещением, бытовыми приборами, насосами, вентиляторами и другими нагрузками до 16 А. Часто устанавливается в этажных и квартирных щитках как элемент учетно-распределительной системы.

Технические характеристики

• Номинальное напряжение: 230 В AC
• Номинальный ток: 16 А
• Количество полюсов: 1
• Тип напряжения: переменный ток (AC), частота 50 Гц
• Функция переключения: двухпозиционный выключатель-разъединитель с нейтральным положением
• Отключающая способность при КЗ: 320 кА - способен выдерживать высокие импульсы тока короткого замыкания
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Модульная ширина: 1 М (17,5 мм)
• Глубина монтажа: 71,5 мм
• Количество НРК (нормально разомкнутых контактов): 1
• Способ монтажа: на DIN-рейку

Совместимость и монтаж

Выключатель-разъединитель трехпозиционный ВРТ-63 PRO 1Р 16А совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Установка происходит путём защёлкивания на рейку - никаких болтов или сверления не требуется. Для подключения используются клеммы на лицевой стороне устройства: входной и выходной провода подсоединяются к верхним и нижним контактам соответственно. Обязательно соблюдать полярность при подключении - хотя устройство не чувствительно к направлению тока, рекомендовано подводить питание сверху, как принято в распределительных щитах.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки в помещениях. Высокая отключающая способность (320 кА) гарантирует работу даже при серьёзных аварийных режимах. Наличие нейтрального положения позволяет полностью изолировать цепь - это важное условие для выполнения требований ПУЭ при проведении работ по техобслуживанию. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не предназначена для использования во влажных средах или на улице.

Преимущества

• Чёткая трёхпозиционная система: «вкл» - «выкл» - «нейтраль» дают наглядную визуализацию состояния цепи
• Физический разрыв цепи в положении «выкл» - обеспечивает безопасность при работе с оборудованием
• Малый габарит - занимает всего один модуль, экономит место в щите
• Высокая коммутационная стойкость - рассчитан на длительную эксплуатацию при частых переключениях
• Подтверждённая отключающая способность 320 кА - выше, чем у большинства аналогичных устройств

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 недостаточна
• Не подходит для автоматического управления - только ручное управление
• Имеет только одну рабочую позицию «вкл»; нельзя использовать как переключатель между двумя источниками питания
• Не имеет индикации состояния - необходимо внешнее наблюдение за положением рычага
• Не рассчитан на нагрузки выше 16 А - превышение тока вызывает перегрев и повреждение контактов

Примеры использования

• Отключение группы освещения в квартире перед заменой люстр или точечных светильников
• Изолирование цепи кондиционера при плановом техобслуживании
• Разъединение питания электронагревателя в ванной комнате
• Обеспечение безопасного доступа к счетчику или другому оборудованию в этажном щите
• Управление питанием насоса в системе водоснабжения дома

Практические советы

• Перед установкой убедитесь, что номинальный ток нагрузки не превышает 16 А - лучше выбирать запас в 20–30%
• При монтаже в щитке оставьте свободное пространство вокруг устройства - он не герметичен, нужна вентиляция
• Используйте этот выключатель как часть комплексной системы безопасности: сочетайте с автоматическими выключателями и УЗО
• Проверяйте положение рычага после каждого переключения - в положении «нейтраль» цепь должна быть полностью разомкнута
• Не используйте в местах с риском попадания воды - даже капли могут вызвать коррозию контактов
• При замене старого выключателя убедитесь, что новый также имеет глубину 71,5 мм - иначе не поместится в корпусе щита
