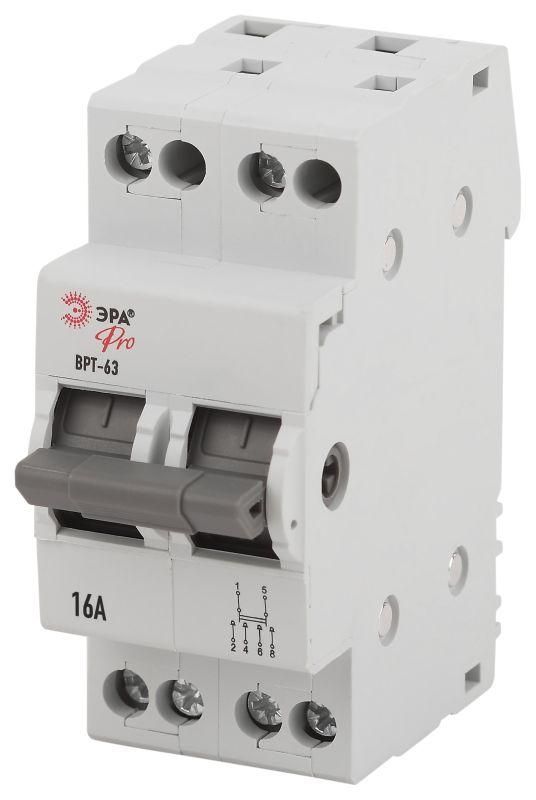

Эра Б0061667 Выключатель-разъединитель трехпозиционный ВРТ-63 PRO VRT63-2-16 2п 16А

Выключатель-разъединитель трехпозиционный ВРТ-63 PRO VRT63-2-16 2P 16А - устройство для безопасного отключения и изоляции электрических цепей переменного тока. Бренд ЭРА предлагает эту модель как надежное решение для распределительных щитов в жилых и общественных зданиях, где требуется точный контроль над отдельными группами потребителей.

Назначение и область применения

Выключатель-разъединитель трехпозиционный ВРТ-63 PRO VRT63-2-16 2P 16А используется для ручного отключения и физической изоляции электрических цепей. Он позволяет полностью отделить участок сети от источника питания - например, перед обслуживанием или ремонтом. Подходит для управления освещением, бытовыми приборами, системами вентиляции и другими активными и слабоиндуктивными нагрузками. Устройство устанавливается в распределительных щитах жилых домов, офисов, школ и других объектов, где важна возможность оперативного отключения группы потребителей.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток, 50 Гц)
• Номинальный ток: 16 А
• Количество полюсов: 2 (L+N)
• Способ монтажа: DIN-рейка (стандарт 35 мм)
• Модульная ширина: 2 модуля (36 мм)
• Глубина монтажа: 71,5 мм
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Отключающая способность при КЗ: 320 кА
• Количество НРК (нормально разомкнутых контактов): 2
• Имеет нейтральное положение «0» - полное отключение всех полюсов
• Тип напряжения: AC (переменный ток)

Совместимость и монтаж

Выключатель-разъединитель трехпозиционный ВРТ-63 PRO VRT63-2-16 2P 16А совместим с любыми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется защелкиванием - устройство легко фиксируется и демонтируется без инструментов. Для подключения используются винтовые зажимы, рассчитанные на провода сечением до 16 мм2. Обязательно соблюдать порядок подключения: входные клеммы - с верхней стороны, выходные - с нижней. Убедитесь, что глубина щита достаточна (минимум 71,5 мм), чтобы выключатель не задевал дверцу.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электроустановок в помещениях с ограниченным доступом. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от пыли и влаги - поэтому применение допускается только внутри закрытых щитов. Отключающая способность 320 кА гарантирует безопасное отключение даже при серьезных аварийных режимах. Конструкция выполнена в соответствии с международными стандартами для аппаратов защиты и коммутации.

Преимущества

• Наличие нейтрального положения «0» - полная механическая изоляция цепи, исключает риск случайного включения
• Высокая отключающая способность (320 кА) - надежно работает даже при крупных коротких замыканиях
• Компактная двухмодульная форма - экономит место в щите
• Четкая фиксация в трех позициях (вкл/выкл/0) - снижает вероятность ошибки при управлении
• Поддержка работы с двумя полюсами одновременно - отключаются L и N, повышает безопасность

Ограничения применения

• Не предназначен для установки во внешних или влажных средах - IP20 недостаточно для улицы, бассейнов, подвалов без защиты
• Не рекомендован для частого включения/отключения под нагрузкой - это не автоматический выключатель, а разъединитель; длительные циклы могут снизить срок службы контактов
• Не подходит для управления высокими индуктивными нагрузками (например, мощные двигатели) - возможны дуговые пробои
• Не имеет функции автоматического отключения при перегрузке - требует обязательной защиты через автоматические выключатели

Примеры использования

• Отключение всей группы освещения в квартире перед заменой люстр
• Изоляция контура кондиционирования перед сервисным обслуживанием
• Разрыв цепи ввода в комнату с ремонтными работами
• Коммутация в щитовой многоквартирного дома для управления этажными группами

Практические советы

• Перед монтажом проверьте соответствие номинала (16 А) нагрузкам вашей цепи - не используйте для мощных нагревателей выше 3,5 кВт
• Обязательно подпишите каждый выключатель-разъединитель трехпозиционный ВРТ-63 PRO VRT63-2-16 2P 16А - это ускоряет поиск нужной цепи при аварии
• Не затягивайте клеммы слишком сильно - это повредит медную жилу и вызовет перегрев
• Если планируете использовать в щите с плотной компоновкой - учтите глубину 71,5 мм и наличие свободного места вокруг устройства для теплоотвода
• Для частого использования лучше сочетать этот разъединитель с автоматическим выключателем - так получится и защита, и изоляция
