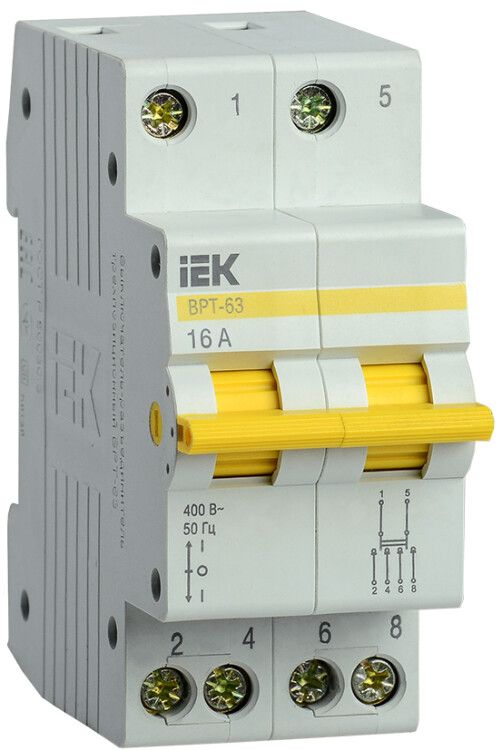

Выключатель-разъединитель (рубильник) трехпозиционный ВРТ-63 2п 16А | MPR10-2-016 IEK

Выключатель-разъединитель трехпозиционный 2п 16А ВРТ-63 от IEK (ИЭК) - устройство для безопасного отключения и переключения двух электрических цепей между тремя состояниями: «включено», «выключено» и «заземлено». Применяется в распределительных щитах жилых и общественных зданий, обеспечивает надежную изоляцию нагрузки при обслуживании. Артикул mpr10-2-016 соответствует серии KARAT.

Назначение и область применения

Выключатель-разъединитель трехпозиционный 2п 16А ВРТ-63 используется для ручного отключения и переключения двух независимых цепей переменного тока. Он позволяет перевести нагрузку из рабочего положения в полностью отключенное или в состояние заземления - это важно при проведении ремонтных работ. Устройство применяется в щитах управления электрооборудованием в квартирах, офисах, школах, больницах и других объектах, где требуется физическое отключение группы потребителей без автоматического срабатывания.

Технические характеристики

• Номинальный ток: 16 А - выдерживает постоянную нагрузку до этого значения без перегрева
• Номинальное напряжение: 400 В AC - рассчитан на работу в сетях 230/400 В, 50 Гц
• Количество полюсов: 2 - управляет двумя фазами одновременно
• Количество позиций переключения: 3 - «вкл.», «выкл.», «заземление»
• Тип переключения: два направления - рычаг перемещается влево/вправо, фиксируясь в каждой позиции
• Способ монтажа: DIN-рейка 35 мм - устанавливается в стандартные распределительные щиты
• Модульная ширина: 2 модуля - занимает место 17,5 мм в щите
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Срок службы: 15 лет - при соблюдении условий эксплуатации и номинальных нагрузок
• Количество нормально открытых контактов: 0 - не имеет сигнализирующих или вспомогательных контактов
• Цвет: серый - совпадает с цветовой гаммой серии KARAT

Совместимость и монтаж

Выключатель-разъединитель ВРТ-63 монтируется на DIN-рейку в любом распределительном щите, совместимом с изделиями серии KARAT. Для подключения используются клеммы с зажимами под провода сечением до 2,5 мм2 (медные). Подключение выполняется после полного отключения питания. Рычаг легко переводится в нужную позицию - он механически фиксируется в каждом положении, предотвращая случайное переключение. Монтаж не требует специальных инструментов, кроме отвертки для затяжки клемм.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей-разъединителей. IP20 гарантирует защиту от прямого контакта с токоведущими частями, но не предназначено для установки во влажных помещениях или вне щитов. Отсутствие световой индикации и вспомогательных контактов делает его исключительно аппаратом ручного управления - для контроля состояния цепи необходимо использовать внешние средства (индикаторы, пломбы, метки).

Преимущества

• Чёткая трёхпозиционная система: «вкл.–выкл.–заземление» повышает безопасность при ремонте
• Механическая фиксация в каждой позиции снижает риск случайного включения
• Совместим с другими компонентами серии KARAT - удобно формировать единый щит
• Небольшая ширина (2 модуля) экономит место в щите
• Долгий срок службы - 15 лет - при правильной эксплуатации

Ограничения применения

• Не предназначен для частого включения/отключения - не является автоматическим выключателем
• Не работает в цепях постоянного тока - только переменный ток 50 Гц
• IP20 запрещает установку в сырых местах, на улице или в неотапливаемых щитах
• Отсутствуют вспомогательные контакты - нельзя подключить сигналы удаленного контроля
• Не рекомендуется для защиты от перегрузок или КЗ - должен использоваться в паре с автоматическими выключателями

Примеры использования

• Отключение группы освещения в учебном корпусе перед заменой светильников
• Переключение питания конвейера на резервную линию при плановом обслуживании
• Заземление цепи насосной станции перед проверкой изоляции
• Разрыв цепи теплого пола в квартире для проведения электромонтажных работ

Практические советы

• Обязательно используйте этот выключатель вместе с автоматом защиты - ВРТ-63 не отключает аварийные токи
• При монтаже проверьте, что провода плотно зажаты - слабый контакт вызывает нагрев при 16 А
• Помните: позиция «заземление» соединяет фазы с PE-проводником - не путайте её с «выключено»
• На щите сделайте яркую этикетку рядом с рычагом: «Отключено – заземлено»
• Проверяйте целостность фиксации рычага каждые 6–12 месяцев - особенно в условиях вибрации
