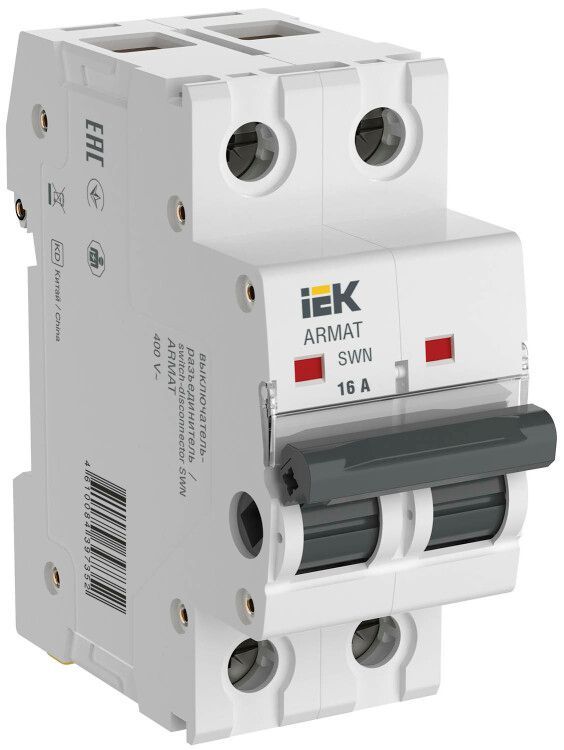

Выключатель нагрузки SWN 2P 16А | AR-SWN-2-016 IEK ARMAT

Выключатель нагрузки IEK (ИЭК) ARMAT SWN 2P 16А предназначен для безопасного включения и отключения электрических цепей под нагрузкой. Он сочетает надёжность механического размыкания с долгим сроком службы, что делает его удобным решением для распределительных щитов на объектах с частыми операциями коммутации.

Назначение и область применения

Выключатель нагрузки IEK (ИЭК) ARMAT SWN 2P 16А используется для ручного отключения и включения электрических цепей, когда через них проходит рабочий ток. Отличается от обычных автоматов тем, что не имеет встроенной защиты от перегрузок и КЗ - он лишь обеспечивает физическое разрывание цепи. Подходит для управления оборудованием, где требуется частая ручная коммутация: насосы, вентиляторы, нагреватели, светильники, малые станки и другие устройства с постоянной нагрузкой.

Технические характеристики

• Номинальный ток: 16 А - способен работать длительно с током до этого значения;
• Номинальное напряжение: 400 В - рассчитан на использование в трёхфазных сетях переменного тока (до 400 В между фазами);
• Количество полюсов: 2 - разрывает две фазы одновременно; подходит для двухфазных цепей или как часть трёхфазной системы с отключением двух проводов;
• Тип тока: переменный (AC) - не постоянный ток;
• Степень защиты IP20 - защищён от доступа пальцами и крупными предметами, но не от пыли и воды - устанавливается внутри закрытых щитов;
• Модульная ширина: 2 модуля (36 мм) - совместим со стандартными DIN-рейками и корпусами щитов;
• Срок службы: 15 лет - при условии соблюдения режимов работы и отсутствия сверхтоков;
• Конструкция: двойной разрыв контакта - каждый полюс размыкает два контакта, повышая надёжность изоляции после отключения;
• Нет переключающих или НЗ контактов - функционал ограничен только на размыкание основной цепи.

Совместимость и монтаж

Устройство монтируется на DIN-рейку шириной 35 мм. Для установки требуются два модуля свободного места в щите. Подключение осуществляется к верхним и нижним зажимам - вход и выход помечены. Максимальное сечение жил: 2,5–16 мм2 (по типичному для этой серии). Убедитесь, что провода плотно затянуты - слабый контакт вызывает перегрев. Выключатель не требует специальных инструментов для монтажа, но перед работой обязательно отключите питание всей цепи.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.3 и IEC 60947-3. Соответствует классу безопасности II - не нуждается в заземлении корпуса. Однако, поскольку устройство не имеет защиты от КЗ, обязательна установка предохранителей или автоматического выключателя в цепи выше по току.

Преимущества

• Усиленные контакты - выдерживают больше циклов включения/выключения, чем стандартные автоматы;
• Двойной разрыв - полностью разрывает цепь, снижает риск пробоя и дугового замыкания;
• Долгий срок службы - 15 лет при правильном использовании;
• Компактная форма - занимает всего 2 модуля, экономит место в щите;
• Чёткая визуальная индикация положения - рычаг легко определить: “I” - включено, “O” - выключено.

Ограничения применения

• Не является автоматическим выключателем - не отключится при перегрузке или коротком замыкании;
• Работает только с переменным током - нельзя использовать в DC-сетях;
• Защита IP20 запрещает установку вне помещений или во влажных средах (бассейны, улицы, цеха с брызгами);
• Подходит только для нагрузок до 16 А - превышение тока приведёт к повреждению контактов;
• Не рекомендован для частого включения двигателей с высокими пусковыми токами - лучше применять магнитные пускатели.

Примеры использования

• Отключение питания теплового оборудования в цеху;
• Ручное управление освещением в мастерской;
• Отсоединение вентиляционных систем для обслуживания;
• Как секционирующий элемент в распределительном щите рядом с автоматом;
• Коммутирование групповой сети в офисе, где часто меняются потребители.

Практические советы

• Выбирая выключатель нагрузки IEK (ИЭК) ARMAT SWN 2P 16А, проверьте, чтобы номинальный ток нагрузки был ниже 16 А - даже на 10–15%, чтобы увеличить срок службы;
• Обязательно используйте его вместе с автоматом или предохранителем - он не защищает, а только отключает;
• При сборке щита следите, чтобы все провода были правильно промаркированы - так легче найти отключённую линию;
• Если планируете частую работу с двигателями - выбирайте пускатель вместо этого выключателя;
• Проверяйте состояние контактов каждые 1–2 года - особенно при работе с мощными нагревателями.
