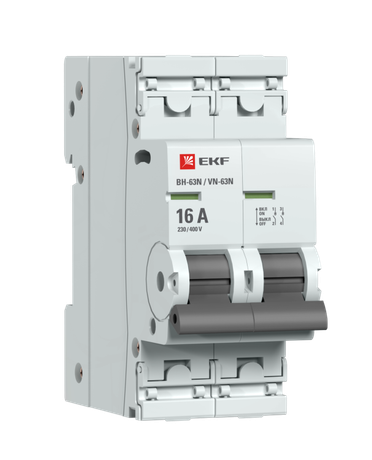

Выключатель нагрузки 2P 16А ВН-63N PROxima| S63216 | EKF

Выключатель нагрузки 2 полюса 16 А ВН-63N от EKF PROxima - это механический коммутационный аппарат для безопасного включения и отключения электрических цепей переменного тока. Подходит для управления активными и индуктивными нагрузками, такими как насосы, вентиляторы и малые , когда основная защита обеспечена автоматическими выключателями или предохранителями.

Назначение и область применения

Выключатель нагрузки 2 полюса 16 А ВН-63N предназначен для частых ручных операций включения и отключения цепей, где требуется физическое разрывание контура. Он не заменяет автоматический выключатель - используется совместно с ним для изоляции участка сети при обслуживании. Применяется в распределительных щитах промышленного и бытового типа: на входе оборудования, в системах автономного освещения, на станках, конвейерах, тепловых завесах и других устройствах с постоянным режимом работы.

Технические характеристики

• Номинальный ток: 16 А - способен длительно работать с нагрузкой до этого значения;
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В AC;
• Количество полюсов: 2 - размыкает одновременно два провода (L и N);
• Род тока: переменный (AC) - не постоянный ток;
• Степень защиты IP20 - защищён от прикосновения пальцами, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах;
• Модульная ширина: 2 модуля (36 мм) - занимает стандартное место на DIN-рейке;
• Глубина монтажа: 50 мм - требует достаточного свободного пространства внутри корпуса;
• Количество нормально открытых (НО) контактов: 2 - контактная система разрывает две цепи;
• Переключающие контакты отсутствуют - функция только “вкл./выкл.”, без перекидных положений.

Совместимость и монтаж

Выключатель нагрузки 2 полюса 16 А ВН-63N монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется путём зацепления заднего крепления и последующего нажатия до характерного щелчка. Для подключения используются винтовые зажимы, расположенные снизу аппарата. Кабель рекомендуется зачищать на 8–10 мм, затяжка - усилием 0,5–0,7 Нм. После монтажа крышку необходимо плотно закрыть - она выполняет роль защитного барьера и позволяет опломбировать устройство для запрещения неуполномоченного доступа.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р МЭК 60947-3 и имеет сертификаты ЕАС. Цветовой индикатор на передней панели показывает реальное состояние контактов: красный - включено, белый - отключено. Это снижает риск случайного включения при работе на линии. Усиленный корпус с дополнительными заклёпками повышает механическую прочность и долговечность.

Преимущества

• Удобная рукоятка с четким ходом - легко управляема даже в перчатках;
• Цветовая индикация состояния контактов - наглядно указывает на наличие напряжения;
• Защитные крышки на зажимах - предотвращают случайные прикосновения и позволяют плombировать устройство;
• Улучшенная конструкция - повышенная жесткость корпуса снижает вероятность деформации при многократном использовании;
• Закладывается в комплектацию как часть системы безопасности - идеальный элемент для отделения участка цепи перед ремонтом.

Ограничения применения

• Не предназначен для защиты от перегрузок и коротких замыканий - обязательно использовать в паре с автоматическим выключателем;
• IP20 - нельзя применять во влажных помещениях, на улице или в местах с высокой запылённостью;
• Нет возможности регулировки порога срабатывания - работает только как ручной разъединитель;
• Поддерживает только переменный ток - не годится для DC-систем;
• Максимальный ток 16 А - не допускается использование с нагрузками выше этой отметки, даже кратковременно.

Примеры использования

• Отключение питания насоса в системе водоснабжения перед профилактическим обслуживанием;
• Изоляция группы светильников в административном помещении для замены ламп;
• Разъединение цепи вентилятора на станке при настройке режущих инструментов;
• Физическая изоляция терморегулятора в печи для проведения ремонтных работ.

Практические советы

• Выбирая выключатель нагрузки 2 полюса 16 А ВН-63N, проверьте соответствие глубины монтажа (50 мм) внутреннему объему вашего щита - недостаток места может помешать закрытию крышек;
• Обязательно используйте этот аппарат только после автомата - он не спасёт от сверхтоков;
• При монтаже соблюдайте полярность: L и N должны подходить к правильным клеммам, хотя сам выключатель не чувствителен к направлению тока;
• После установки протестируйте работу: переведите рычаг в положение ON/OFF несколько раз - механизм должен двигаться плавно, без заеданий;
• Для плomboировки используйте специальные металлические или пластиковые пломбы - они не нарушают целостность крышки и сохраняют степень защиты IP20.
