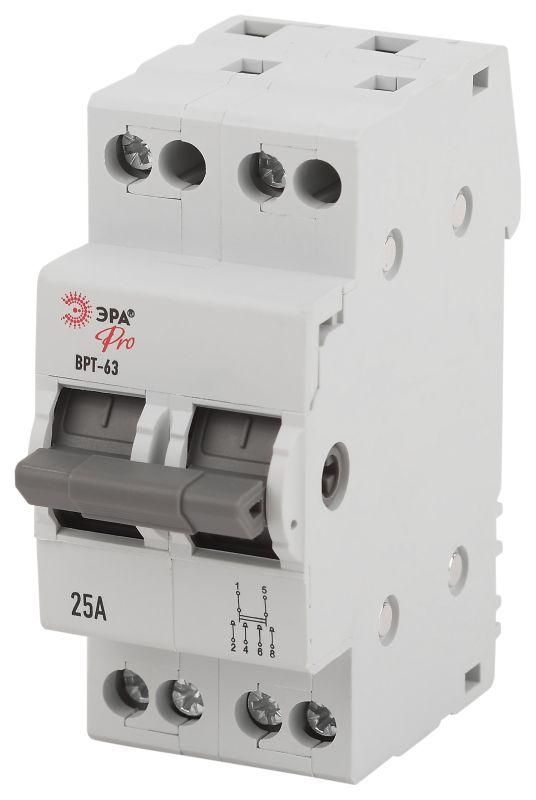

Эра Б0061669 Выключатель-разъединитель трехпозиционный ВРТ-63 PRO VRT63-2-25 2п 25А

Выключатель-разъединитель трехпозиционный ВРТ-63 PRO VRT63-2-25 2P 25А от бренда ЭРА - устройство для безопасного отключения и изоляции двухпроводной цепи переменного тока. Он сочетает функции выключателя и разъединителя, обеспечивает четкую визуальную изоляцию и подходит для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Выключатель-разъединитель трехпозиционный ВРТ-63 PRO VRT63-2-25 2P 25А используется для ручного отключения и физической изоляции электрической цепи. Его применяют там, где требуется надежное отключение группы потребителей - например, при обслуживании, ремонте или плановой проверке. Подходит для установки в жилых, офисных и общественных зданиях, в том числе в этажных и квартирных щитках. Устройство рассчитано на работу с активными и слабоиндуктивными нагрузками: освещение, нагреватели, бытовые приборы.

Технические характеристики

• Номинальное напряжение: 400 В AC (переменный ток, 50 Гц)
• Номинальный ток: 25 А
• Количество полюсов: 2 (L+N)
• Количество позиций переключения: 3 (вкл.-выкл.-нейтральное положение)
• Функция: выключатель-разъединитель с нейтральным 0-положением
• Отключающая способность при КЗ: 500 кА
• Степень защиты: IP20 (защита от прикосновения пальцами, но не от пыли и влаги)
• Количество НРК (нормально разомкнутых контактов): 2
• Ширина по модулю: 2 М (36 мм)
• Глубина монтажа: 71,5 мм
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Выключатель-разъединитель трехпозиционный ВРТ-63 PRO VRT63-2-25 2P 25А устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть корпус на рейке - никаких дополнительных креплений не требуется. Обязательно соблюдайте правила подключения: провода должны быть зачищены на 8–10 мм, затяжка клемм - усилием 0,5–0,7 Нм. Устройство совместимо с автоматическими выключателями и УЗО других производителей, установленными в одном щите. Учитывайте глубину 71,5 мм - при компактной сборке щита проверьте свободное пространство за рейкой.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Наличие нейтрального положения гарантирует полную механическую изоляцию цепи - при переводе рычага в среднее положение все контакты размыкаются, и ток через устройство не проходит. Это позволяет безопасно выполнять работы на оборудовании без риска случайного включения. IP20 означает, что устройство предназначено только для внутреннего монтажа в закрытых щитах - не допускается установка во влажных помещениях или на улице.

Преимущества

• Четкая визуальная индикация состояния: три позиции рычага позволяют сразу определить, включен ли ток или цепь полностью отключена
• Высокая отключающая способность (500 кА) - обеспечивает надежное гашение дуги даже при аварийных режимах
• Нейтральное 0-положение - исключает возможность случайного включения при работе с оборудованием
• Компактная форма (2 модуля) - экономит место в щитке
• Изготовлено по технологии ЭРА - высокая долговечность контактов и устойчивость к циклическим нагрузкам

Ограничения применения

• Не предназначен для управления двигателями, насосами или другими сильноиндуктивными нагрузками - возможен пробой контактов
• IP20 не обеспечивает защиту от воды, пыли и внешних воздействий - нельзя использовать вне щитов
• Не имеет автоматического отключения - требует ручного вмешательства
• Не рекомендован для частого включения/выключения более 10 раз в день - для таких задач лучше применять контакторы

Примеры использования

• Отключение группы розеток на этаже перед ремонтными работами
• Изолирование контура освещения в учебном заведении при замене светильников
• Разрыв цепи питания теплого пола для сервисного доступа
• Обеспечение безопасности при обслуживании системы видеонаблюдения или домофона

Практические советы

• Перед монтажом проверьте соответствие номинала устройства (25 А) нагрузке цепи - не превышайте предельный ток
• При использовании в щитах с ограниченным пространством учтите глубину 71,5 мм - возможно, потребуется углубление стенки
• Не используйте устройство как обычный рубильник - он не рассчитан на частые переключения под нагрузкой
• При необходимости отключения нескольких цепей можно установить несколько ВРТ-63 PRO рядом - они совместимы по форм-фактору и креплению
• Для удобства обслуживания пометьте каждый выключатель этикеткой с указанием контролируемой группы
