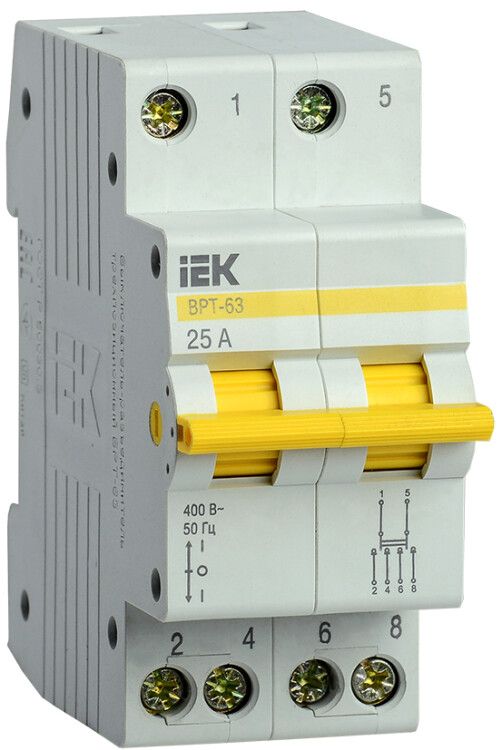

Выключатель нагрузки (рубильник) трехпозиционный ВРТ-63 2п 25А | MPR10-2-025 IEK

Выключатель-разъединитель трехпозиционный ВРТ-63 2П 25А от IEK (ИЭК) — устройство для безопасного отключения и переключения двухэлементных цепей переменного тока. Артикул mpr10-2-025 подходит для установки на DIN-рейку в распределительных щитах жилых и общественных зданий.

Назначение и область применения

Выключатель-разъединитель трехпозиционный ВРТ-63 2П 25А используется для ручного отключения и переключения между двумя источниками питания или двумя группами потребителей. Он обеспечивает физическое разрывание цепи, что необходимо при обслуживании, ремонте или переводе нагрузки на резервную линию. Применяется в распределительных щитах квартир, офисов, административных зданий и других объектов, где требуется надежное и видимое отключение цепей переменного тока.

Технические характеристики

• Номинальный ток: 25 А — выдерживает постоянную нагрузку до этого значения без перегрева
• Количество полюсов: 2 — управляет двумя проводниками (например, L и N)
• Номинальное напряжение: 400 В — рассчитан на работу в сетях до 400 В переменного тока (AC)
• Частота: 50 Гц — совместим с промышленными и бытовыми сетями в России и странах СНГ
• Количество позиций переключения: 3 — положения: “Вкл. слева”, “Выкл.”, “Вкл. справа”
• Способ монтажа: DIN-рейка — устанавливается на стандартную рейку шириной 35 мм
• Модульная ширина: 2 модуля — занимает место 18 мм в щите
• Степень защиты: IP20 — защищён от прикосновения пальцами, но не от пыли и влаги
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Цвет корпуса: серый — соответствует стандартному цвету изделий серии KARAT

Совместимость и монтаж

Выключатель-разъединитель трехпозиционный ВРТ-63 2П 25А монтируется на DIN-рейку в любом распределительном щите. Для подключения используются клеммы с зажимами под провода сечением до 16 мм². Устройство не требует специальных инструментов — достаточно отвертки. Подключение выполняется согласно схеме на корпусе: входные провода — сверху, выходные — снизу. Перед монтажом обязательно отключить питание и проверить отсутствие напряжения.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Выполняет функцию изолирующего разъединителя — при переводе рычага в среднее (“выключенное”) положение создаётся видимый воздушный зазор, обеспечивающий безопасность при работах на линии. IP20 позволяет использовать только внутри закрытых щитов, защищённых от доступа посторонних лиц.

Преимущества

• Видимое размыкание цепи — гарантирует безопасность при техобслуживании
• Устойчивые контакты — подходят для частых переключений при работе с индуктивными нагрузками
• Компактный формат — экономит место в щите благодаря ширине всего 2 модуля
• Совместимость с серией KARAT — легко интегрируется в комплектацию щита IEK
• Долгий срок службы — 15 лет при нормальной эксплуатации снижают затраты на замену

Ограничения применения

• Не предназначена для автоматического управления — только ручное переключение
• IP20 запрещает использование во влажных помещениях, на улице или в неотапливаемых щитовых
• Не имеет встроенной защиты от перегрузок или КЗ — должен использоваться в паре с автоматическим выключателем
• Подходит только для переменного тока — нельзя применять в цепях постоянного тока
• Не содержит вспомогательных контактов (НО/НЗ) — не подходит для сигнализации состояния

Примеры использования

• Переключение между основным и резервным вводом в многоквартирном доме
• Отключение группы освещения для проведения ремонтных работ
• Разделение нагрузки на две зоны: одна группа работает, другая — в режиме ожидания
• Обеспечение безопасности при обслуживании электрощитовой в учебных заведениях

Практические советы

• Выбирайте этот выключатель-разъединитель только тогда, когда нужен явный разрыв цепи — он не заменяет автоматический выключатель
• Убедитесь, что номинальный ток нагрузки не превышает 25 А; для больших значений используйте более мощные модели
• При сборке щита оставьте свободное пространство вокруг устройства — для удобства переключения рычага
• Не допускайте попадания влаги внутрь щита — даже при IP20 высокая влажность снижает долговечность контактов
• Проверяйте состояние контактов каждые 2–3 года — особенно при частых переключениях
