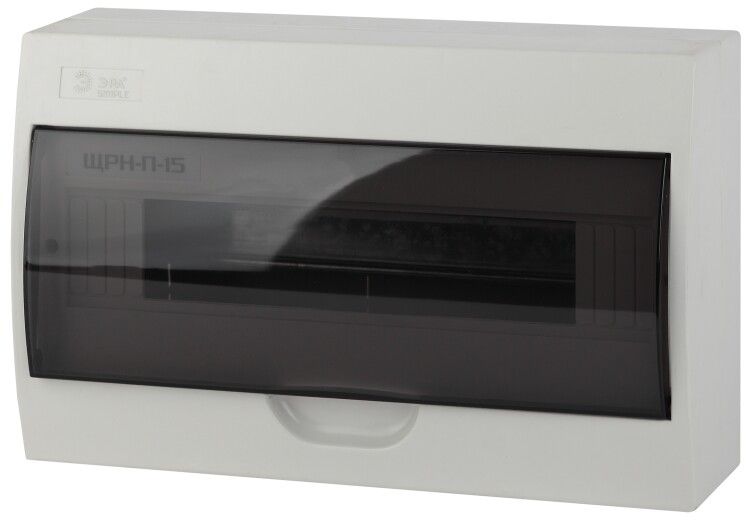

Бокс пластиковый навесной ЩРН-П-15 15 мод. SIMPLE | Б0041526 ЭРА

Бокс пластиковый навесной ЩРН-П-15 15 модулей IP41 от ЭРА - это защищённый корпус для монтажа автоматических выключателей, УЗО и других модульных устройств в помещениях с умеренной влажностью. Подходит для домашних щитов, офисов и объектов инфраструктуры. Артикул б0041526 соответствует модели из серии ЭРА SIMPLE.

Назначение и область применения

ЩРН-П-15 15 модулей IP41 предназначен для сборки распределительных щитов с модульными аппаратами: автоматическими выключателями, УЗО, реле напряжения, контактами. Корпус обеспечивает физическую защиту оборудования и людей от случайного контакта с токоведущими частями. Применяется в жилых домах, квартирах, административных зданиях, малых производственных помещениях и на объектах с ограниченным доступом. Не рекомендован для открытых площадок или мест с постоянным воздействием воды.

Технические характеристики

• Количество модулей DIN: 15 (стандарт 17,5 мм на модуль)
• Материал корпуса: самозагасающий пластик (не поддерживает горение)
• Степень защиты: IP41 - защита от твёрдых частиц больше 1 мм и вертикально падающих капель воды
• Тип крышки: прозрачная, закрытого типа, открывается на петлях
• Количество рядов: один
• Количество дверец: одна
• Цвет: серый
• Способ монтажа: навесной (на стену)
• DIN-рейка: встроенная, съёмная, крепится винтами
• Внутренняя глубина: не указана - корпус рассчитан на стандартную глубину модульных устройств, без увеличенных габаритов

Совместимость и монтаж

ЩРН-П-15 совместим с любыми модульными устройствами, соответствующими стандарту DIN EN 60715. DIN-рейка легко снимается для удобства сборки перед установкой в корпус. Кабели заводятся через предварительно подготовленные отверстия в нижней и боковой частях корпуса - можно использовать кабельные вводы (не входят в комплект). Для монтажа требуется только шуруповерт и крепёж (саморезы или дюбели - приобретаются отдельно). Глубина корпуса достаточна для установки однорядных устройств высотой до 90 мм, но не подходит для крупных коммутационных элементов с повышенной глубиной (например, некоторых АВ с функцией дифференциальной защиты).

Безопасность и стандарты

Корпус изготовлен из самозагасающего пластика, что соответствует требованиям безопасности по GOST R IEC 60898-1. Степень защиты IP41 гарантирует безопасность при использовании внутри помещений с нормальной влажностью - например, в коридорах, кладовых, подъездах. Отсутствие встроенных заземляющих шин требует самостоятельного подключения PE-проводника к корпусу при необходимости (по проекту). Прозрачная крышка позволяет визуально контролировать положение рычагов автоматов без вскрытия.

Преимущества

• Прозрачная крышка - возможность контроля состояния аппаратов без открытия щита
• Съёмная DIN-рейка - упрощает сборку и обслуживание
• Устойчивый к возгоранию материал - повышает пожаробезопасность
• Лёгкий вес и простота крепления - снижают время монтажа
• Серый цвет - маскирует следы загрязнения и пыли

Ограничения применения

• Не предназначена для установки на улице, в сырых помещениях (баня, подвал без вентиляции) - степень защиты IP41 недостаточна
• Не подходит для многорядных схем - только один ряд модулей
• Отсутствуют встроенные кабельные вводы - необходимо докупать и монтировать самостоятельно
• Глубина корпуса не регулируется - нельзя использовать устройства с большой глубиной (более 90–100 мм)
• Не имеет места для установки счетчиков электроэнергии - только модульные автоматы и УЗО

Примеры использования

• Главный вводный щит в квартире с 10–12 автоматами и одним УЗО
• Распределительный щит на этаже многоэтажного дома
• Щит освещения в подъезде или на лестничной клетке
• Автоматический щиток для насосной группы в частном доме
• Временный щит на стройплощадке (при условии сухости и закрытого помещения)

Практические советы

• Перед монтажом проверьте, чтобы все модули поместились в 15 слотов - некоторые УЗО занимают 2 модуля
• Используйте кабельные вводы M20 или M25 для герметизации входов проводов - особенно если щит установлен в месте с возможным попаданием влаги
• Подключите заземление к корпусу, даже если он не металлический - это повышает уровень безопасности
• Не используйте ЩРН-П-15 в качестве основного щита для мощных нагрузок свыше 100 А - выбирайте более крупные модели
• При заказе запасных частей - обращайте внимание на артикул б0041526 и бренд ЭРА, так как аналоги могут отличаться по форме крепления и глубине
