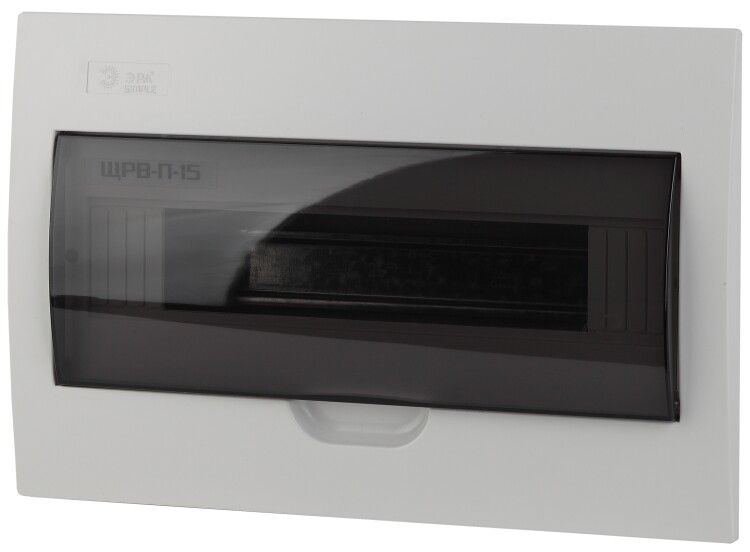

Бокс пластиковый встраиваемый ЩРВ-П-15 SIMPLE | Б0041514 ЭРА

Бокс встраиваемый пластиковый ЩРВ-П-15, IP41, серия SIMPLE от ЭРА предназначен для внутренней установки в стену и сборки распределительных щитов с модульными автоматами и УЗО. Этот бокс обеспечивает надёжную защиту оборудования и пользователей в жилых, коммерческих и промышленных объектах.

Назначение и область применения

ЩРВ-П-15, IP41, серия SIMPLE - это встраиваемый корпус для сборки электрощита внутри стены. Подходит для установки до 15 модульных устройств (автоматические выключатели, УЗО, реле и т.д.) в системах напряжением до 400 В. Часто применяется в квартирах, домах, офисах, гостиницах, спортивных комплексах и других объектах гражданского строительства. Защищает оборудование от внешних воздействий и предотвращает случайный доступ к токоведущим частям.

Технические характеристики

• Количество модулей: 15 (однорядная компоновка)
• Тип корпуса: пластиковый, самозагасающий (не поддерживает горение)
• Степень защиты: IP41 - защита от твёрдых частиц больше 1 мм и вертикального каплевого конденсата
• Глубина монтажа: 56 мм - требует соответствующего углубления в стене
• DIN-рейка: встроенная, съёмная, фиксируется винтами
• Крышка: закрытого типа, плотно прилегает
• Замок: есть - позволяет запирать щит для предотвращения несанкционированного доступа
• Цвет: 7035 (серый)
• Способ монтажа: скрытый (встраивается в стену)

Совместимость и монтаж

ЩРВ-П-15 совместим с любыми стандартными модульными устройствами шириной 17,5 мм. DIN-рейка легко снимается для удобной укладки проводов перед установкой аппаратов. Кабели заводятся через подготовленные отверстия в задней стенке корпуса - можно использовать кабельные вводы или герметизирующие муфты. Для монтажа требуется штроба глубиной не менее 56 мм. Корпус крепится к стене анкерами или дюбелями через отверстия в боковых стенках. После установки модулей крышку закрывают и фиксируют замком.

Безопасность и стандарты

Корпус изготовлен из самозагасающего пластика, что снижает риск распространения пламени при аварии. Соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. IP41 обеспечивает базовую защиту от пыли и влаги, однако не рекомендован для помещений с высокой влажностью или на улице. Не предназначен для взрывоопасных зон.

Преимущества

• Съёмная DIN-рейка ускоряет сборку щита вне корпуса
• Фиксация замком повышает безопасность в местах общего пользования
• Пластик не поддерживает горение - увеличивает пожаробезопасность
• Удобные кабельные вводы позволяют организовать аккуратный ввод проводов
• Низкая глубина (56 мм) подходит для тонких стен и перегородок

Ограничения применения

• Не подходит для наружной установки - степень защиты IP41 недостаточна для уличного использования
• Не рассчитан на повышенную влажность (ванная, баня, подвалы с постоянной сыростью)
• Ограниченное количество модулей (15) - не подходит для крупных распределительных щитов
• Требуется точная подготовка ниши в стене; малейшее отклонение по глубине затрудняет установку крышки

Примеры использования

• Встраивание в стену квартиры для группового распределения освещения и розеток
• Установка в офисе для управления питанием рабочих мест и IT-оборудования
• Использование в гостинице для организации щитов на этажах
• Обустройство щита в спортзале для питания тренажёров и освещения

Практические советы

• Перед монтажом проверьте глубину штробы - она должна быть минимум 56 мм, иначе крышка не закроется
• Снимите DIN-рейку перед установкой модулей - так проще работать с проводами
• Используйте термоусадочные трубки или кабельные вводы для герметизации отверстий, особенно в местах с возможным попаданием пыли
• Не забудьте оставить место для будущего расширения - если планируете добавить устройства, выбирайте модель с запасом по модулям
• ЩРВ-П-15, IP41, серия SIMPLE от ЭРА - оптимальный выбор для типовой квартирной электросети, где важны компактность и безопасность
