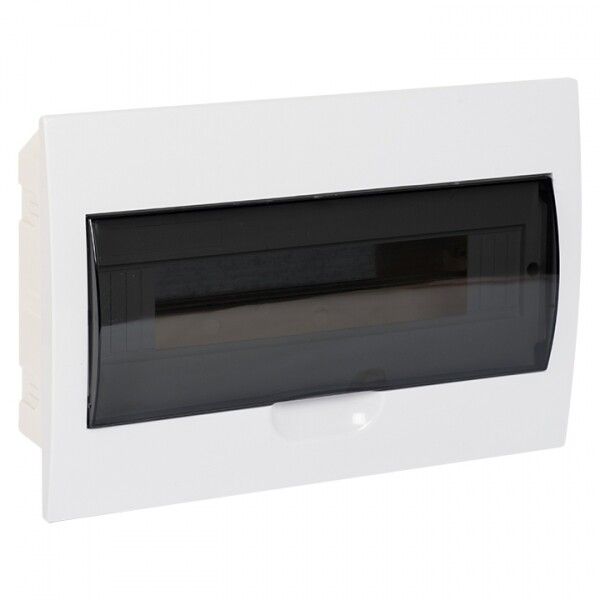

Щит распределительный встраиваемый ЩРВ-П-15 IP41 EKF PROxima | pb40-v-15

Щит распределительный встраиваемый ЩРВ-П-15 IP40-41 пластиковый от EKF PROxima предназначен для компактной внутренней установки в стенах помещений и сборки коммутационной аппаратуры - автоматов, УЗО, таймеров и других модульных устройств. Артикул pb40-v-15 обеспечивает надёжную защиту оборудования в условиях бытовых и офисных сетей с напряжением до 380 В.

Назначение и область применения

Щит распределительный встраиваемый ЩРВ-П-15 IP40-41 пластиковый используется для организации распределения электроэнергии внутри стен в жилых домах, квартирах, офисах, магазинах и других объектах с сухими и умеренно влажными условиями. Подходит для монтажа однорядной модульной аппаратуры на DIN-рейке. Благодаря вертикальному открыванию дверцы, щит можно устанавливать даже между двумя стенами без зазора для открывания.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 63 А
• Количество модулей DIN: 15 (один ряд)
• Материал корпуса: ABS-пластик
• Степень защиты: IP40 (защита от предметов >1 мм), IP41 (защита от капель воды сверху)
• Глубина монтажа: 65 мм
• Количество вводов: 14 (по 2 отверстия диаметром 25 мм и 5 отверстий 32 мм - сверху и снизу)
• Тип крышки: закрытого типа с прозрачной дверцей
• Климатическое исполнение: УХЛ3 (работает при температуре от -15 до +60 C)
• Гарантийный срок: 5 лет (60 месяцев)
• Цвет: белый

Совместимость и монтаж

Щит распределительный встраиваемый ЩРВ-П-15 IP40-41 пластиковый совместим со всеми стандартными модульными устройствами шириной 17,5 мм (например, автоматы, УЗО, реле). Корпус оснащён встроенной DIN-рейкой, что исключает необходимость её установки. Монтаж выполняется методом скрытой установки - в нишу стены. Глубина 65 мм соответствует типовым штробам. Для герметизации вводов используются резиновые или пластиковые втулки (не входят в комплект). Прозрачная дверца позволяет контролировать состояние аппаратуры без вскрытия.

Безопасность и стандарты

Щит распределительный встраиваемый ЩРВ-П-15 IP40-41 пластиковый соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования». Конструкция выполнена из самозатухающего ABS-пластика, не поддерживающего горение. Защита IP40/IP41 предотвращает попадание твёрдых частиц и случайный контакт с токоведущими частями, однако не защищает от прямого воздействия струи воды или высокой влажности - не применяется в сырых помещениях, банях, на улице.

Преимущества

• Прозрачная дверца - возможность визуального контроля состояния автоматов и УЗО без вскрытия
• Встроенная DIN-рейка - экономия времени при монтаже
• Высокая степень механической прочности корпуса из ABS-пластика
• Вертикальное открывание дверцы - удобство установки в ограниченном пространстве
• Широкий диапазон рабочих температур (-15…+60 C) - подходит для большинства регионов России
• Долгий гарантийный срок - 5 лет

Ограничения применения

• Не предназначен для установки во влажных помещениях (ванная, бассейн, подвал с постоянной сыростью) - IP40/IP41 недостаточно для защиты от брызг и пара
• Не рассчитан на внешнюю установку - не имеет защиты от дождя, снега, UV-излучения
• Комплектация некомплектная - вводные отверстия требуют самостоятельной герметизации (резиновые втулки, хомуты, сальники - не входят в комплект)
• Ограниченное количество вводов - при необходимости большего числа кабелей потребуется доработка корпуса

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток, кухонной техники и кондиционера
• Административное помещение - управление светом, розетками, системой видеонаблюдения
• Торговая точка - питание холодильных установок, POS-терминалов, сигнализации
• Общественные здания - этажные щиты в многоквартирных домах

Практические советы

• Перед монтажом проверьте глубину штробы - она должна быть минимум 65 мм, чтобы корпус полностью утопился в стене
• Используйте резиновые втулки или термоусадочные трубки для герметизации вводов - особенно важно при наличии проводов с наружной изоляцией
• При планировании количества модулей учтите, что некоторые устройства (например, УЗО) занимают 2–3 места; 15 модулей - это максимум, не перегружайте щит
• Щит EKF PROxima совместим с продукцией других производителей - главное, соблюдать стандарт DIN 43880
• При замене старого щита - убедитесь, что новый по габаритам поместится в существующую нишу
