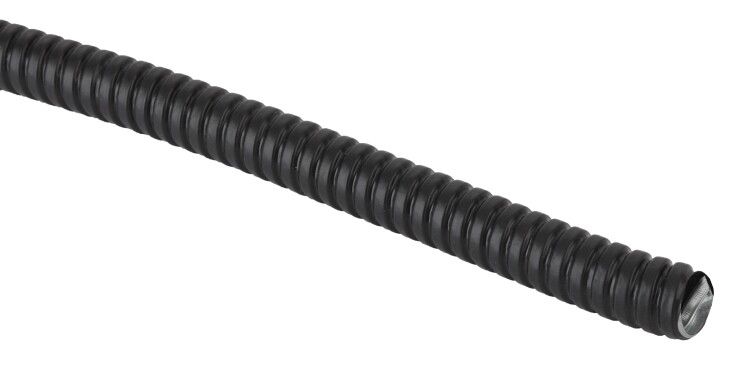

Эра Б0036556 Металлорукав в ПВХ изоляции Р3-ЦПнг-20 с протяжкой черн (уп.20м)

Металлорукав Р3-ЦПнг-20 с протяжкой 20м в ПВХ изоляции черный от бренда ЭРА — это гибкая защищённая оболочка для прокладки кабелей и проводов в условиях повышенной механической нагрузки и агрессивной среды. Артикул б0036556 предназначен для стационарной установки в промышленных объектах, где важна надёжность и безопасность.

Назначение и область применения

Металлорукав Р3-ЦПнг-20 с протяжкой 20м в ПВХ изоляции черный используется для защиты электрических кабелей от ударов, перегибов, истирания и воздействия внешних факторов. Подходит для прокладки в местах с высокой вероятностью механических повреждений — например, на станках, конвейерах, в цехах, на элеваторах и в системах автоматизации. Благодаря огнеупорным свойствам ПВХ-изоляции, металлорукав соответствует требованиям пожарной безопасности.

Технические характеристики

• Материал корпуса: оцинкованная сталь — обеспечивает прочность и коррозионную стойкость;
• Номинальный диаметр: 20 мм — позволяет пропускать кабели до 12–15 мм в диаметре (с учётом запаса);
• Длина: 20 метров — одна катушка, удобна для длинных трасс;
• Покрытие: чёрный поливинилхлорид (ПВХ) — устойчив к УФ, химикатам и истиранию;
• Степень защиты IP65: герметичность от пыли и струй воды — подходит для помещений с влажностью и пылью;
• Температурный диапазон: от –40 °C до +70 °C — работает в холодных и жарких условиях;
• Разрывное усилие: 450 Н — выдерживает значительные тянущие нагрузки;
• Статический радиус изгиба: 90 мм — минимальный допустимый радиус при фиксированном изгибе;
• Гибкость: эластичный — легко формируется в нужную форму без специальных инструментов;
• Электроизоляция: ПВХ-оболочка предотвращает контакт с токоведущими частями;
• Уплотнение: отсутствует — требует дополнительного уплотнения при входе/выходе в коробки или шкафы;
• Цвет: чёрный — маскирует загрязнения, не выгорает на солнце.

Совместимость и монтаж

Металлорукав Р3-ЦПнг-20 с протяжкой 20м в ПВХ изоляции черный оснащён внутренней протяжкой — стальной трос, который позволяет легко затягивать кабель через всю длину рукава. Для монтажа используйте зажимы или муфты с подходящим диаметром (20 мм). Протяжка не заменяет уплотнение — при прохождении через стенки щитов или оборудования обязательно примените вводные устройства с уплотнением. Не рекомендуется использовать в местах постоянного динамического изгиба — это снижает срок службы.

Безопасность и стандарты

Металлорукав Р3-ЦПнг-20 с протяжкой 20м в ПВХ изоляции черный соответствует требованиям пожарной безопасности благодаря самозатухающим свойствам ПВХ-оболочки. Степень защиты IP65 гарантирует работу в пыльных и влажных помещениях. Материал не содержит свинца и других токсичных компонентов, что делает его безопасным для эксплуатации в закрытых пространствах.

Преимущества

• Высокая механическая прочность — защита от давления, удара, пережима;
• Легкость монтажа благодаря протяжке — экономия времени при прокладке кабеля;
• Устойчивость к температурным колебаниям — надёжная работа в суровых условиях;
• Износостойкое ПВХ-покрытие — долгий срок службы даже при контакте с маслом и химикатами;
• Оцинкованная сталь — устойчивость к коррозии без дополнительной обработки.

Ограничения применения

• Не предназначена для постоянного динамического движения — не подходит для мобильных механизмов с частыми изгибами;
• Отсутствие уплотнения — требуется дополнительная герметизация на концах;
• Не следует использовать в средах с постоянным погружением в воду — IP65 не обеспечивает длительную герметичность при погружении;
• При монтаже соблюдайте минимальный радиус изгиба 90 мм — меньший радиус вызывает деформацию и потерю прочности.

Примеры использования

• Защита силовых кабелей на участках конвейерной линии в пищевой промышленности;
• Прокладка сигнальных проводов в автоматических станках с ЧПУ;
• Обвязка кабелей в распределительных щитах внутри цехов с высокой пылеобразовательностью;
• Подключение датчиков и исполнительных устройств в логистических комплексах.

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава — он должен быть на 2–3 мм больше суммарного диаметра всех кабелей;
• При использовании нескольких кабелей — не забудьте о свободном пространстве для теплоотвода;
• Закрепляйте металлорукав Р3-ЦПнг-20 с протяжкой 20м в ПВХ изоляции черный через каждые 80–100 см, чтобы избежать провисания;
• На выходах из щитов применяйте пластиковые или металлические вводы с уплотнителем — это сохранит степень защиты IP65;
• Артикул б0036556 можно заказывать партиями — один бухта на 20 м покрывает большую часть типовой трассы без стыков.
