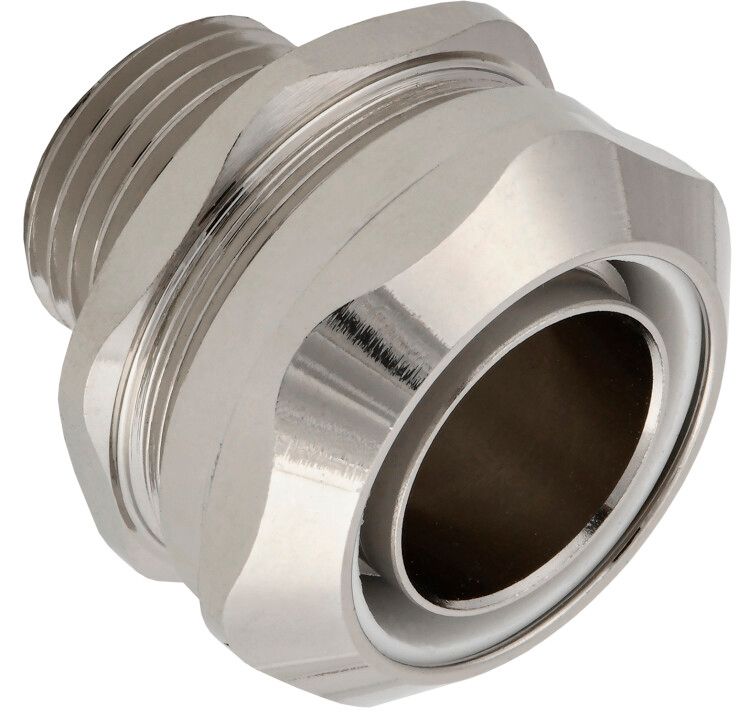

Муфта вводная MB20 М20 латунная IP67 ELASTA IEK ET-MP40D-MB-L-M20-020

Муфта вводная М20 латунная IP67 от IEK (ИЭК), артикул et-mp40d-mb-l-m20-020, обеспечивает герметичный ввод кабеля через стенку оборудования с защитой от пыли и временного погружения в воду. Подходит для присоединения металлорукавов к корпусам устройств в условиях повышенной влажности, агрессивных сред и требовательных к надёжности задач.

Назначение и область применения

Муфта вводная М20 латунная IP67 используется для безопасного и герметичного прохода кабеля или металлорукава через стенку электрошкафа, распределительного щита, двигателя, станка или другого оборудования. Применяется там, где важна защита от пыли, брызг воды, химических веществ и механических повреждений. Особенно актуальна в промышленных зонах с высокой влажностью, на пищевых производствах, в химической отрасли и на объектах с частой мойкой.

Технические характеристики

• Диаметр входа: 20 мм - подходит для кабелей и металлорукавов соответствующего внешнего диаметра
• Резьба: M20×1.5 - стандартизированная метрическая резьба для плотного соединения с оборудованием
• Материал корпуса: латунь с никелированием - устойчива к коррозии, легко моется, не выделяет токсины
• Степень защиты: IP67 - полностью защищена от пыли и способна выдерживать временное погружение в воду до 1 м на 30 минут
• Общая длина: 36 мм - компактный размер для установки в ограниченном пространстве
• Тип конструкции: наружная резьба - муфта накручивается на внутреннюю резьбу оборудования
• Вращающаяся конструкция - позволяет ориентировать выход кабеля без перегибов и напряжения жил
• Цельнотянутый корпус - исключает риск протечек по шву

Совместимость и монтаж

Муфта вводная М20 латунная IP67 совместима с любым оборудованием, имеющим внутреннюю резьбу M20×1.5. Для монтажа достаточно накрутить её на подготовленную резьбу корпуса до упора, используя гаечный ключ. Кабель или металлорукав продеваются через центральное отверстие - уплотнение обеспечивается за счёт внутренней резиновой вставки (не указана в спецификации, но предусмотрена конструкцией). Благодаря возможности вращения, можно точно направить вывод кабеля, минимизируя нагрузку на жилы.

Безопасность и стандарты

Муфта соответствует требованиям к герметизации согласно ГОСТ Р МЭК 60529 (IP67). Никелированная поверхность не содержит свинца и других запрещённых в промышленности токсинов. Химически стойкий материал допущен к использованию в контакте с фенолами, спиртами, фреонами, антифризами и соляными растворами - что делает её подходящей для пищевой, фармацевтической и химической промышленности.

Преимущества

• Высокая прочность латуни - выдерживает механические нагрузки и вибрацию
• Никелирование - предотвращает окисление, сохраняет внешний вид и снижает трение при затяжке
• Вращающаяся головка - упрощает прокладку кабеля и снижает риск повреждения изоляции
• Герметичность IP67 - гарантирует работу в сырых, грязных и агрессивных средах
• Универсальная резьба M20 - совместима с большинством промышленных корпусов

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь временное погружение
• Не рекомендован для использования в средах с высокими температурами выше +80 C - возможна деформация уплотнителей
• Подходит только для кабелей и рукавов с наружным диаметром до 20 мм - большие провода не войдут
• Требует наличия резьбы M20×1.5 на оборудовании - не подходит для крепления на гладкие поверхности

Примеры использования

• Ввод кабеля питания в частотный преобразователь на конвейере
• Подключение датчиков к металлическому корпусу насосной станции
• Фиксация сигнальных линий на станках с ЧПУ в цехах с регулярной мойкой
• Присоединение кабеля к электродвигателю в пищевом производстве
• Запитка освещения в холодильных камерах с высокой влажностью

Практические советы

• Перед установкой проверьте диаметр вашего металлорукава - он должен быть ≤20 мм, иначе не пройдёт через муфту
• Не перетягивайте резьбу - латунь мягче стали, есть риск срезать резьбу на корпусе оборудования
• При необходимости замены уплотнителя - обращайтесь к производителю; оригинальные детали доступны в серии ELASTA
• Для длительной работы в агрессивных средах периодически протирайте поверхность муфты - даже никелированная латунь нуждается в уходе
• Артикул et-mp40d-mb-l-m20-020 - это именно модель с наружной резьбой; не путайте с аналогами с внутренней резьбой
