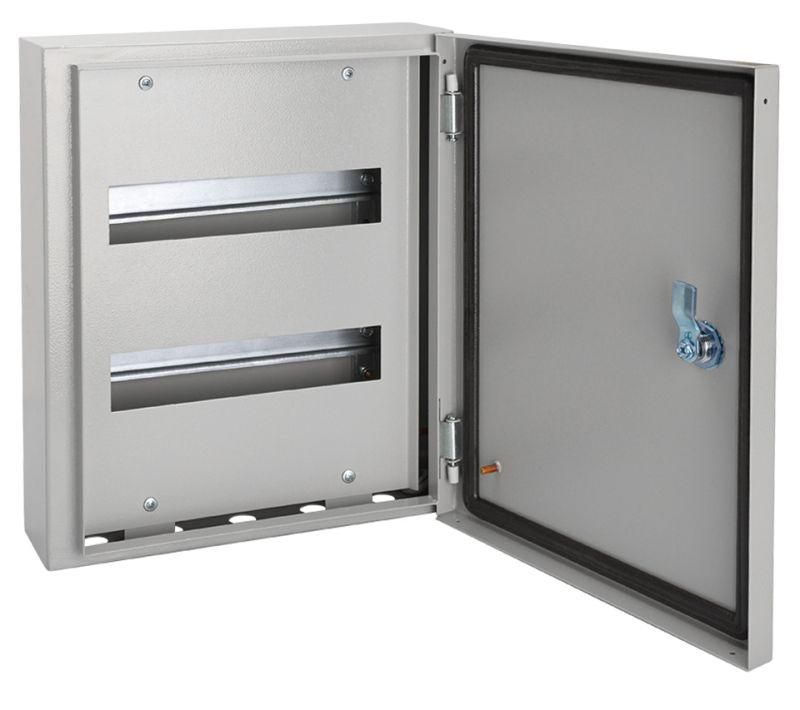

Корпус металлический навесной ЩРН-18з-1 76 УХЛ3 IP31 (265х440х120) | Б0028759 NO-121-00 ЭРА

Корпус металлический навесной ЩРН-18з-1 76 УХЛ3 IP31 (265х440х120) и ЩРН-18зо-1 76 УХЛ3 IP31 (330х250х120) от бренда ЭРА - это надёжные металлические шкафы для монтажа модульного оборудования в условиях повышенной влажности и запылённости. Оба варианта имеют одинаковую степень защиты IP31, отличаются габаритами и подходят для открытой установки на стене.

Назначение и область применения

ЩРН-18з-1 и ЩРН-18зо-1 используются для сборки распределительных щитов с автоматическими выключателями, УЗО, реле и другим модульным оборудованием. Подходят для установки в помещениях с нормальной влажностью - жилых домах, офисах, производственных цехах, на объектах ЖКХ и энергетики. Благодаря защищённому исполнению IP31, корпуса можно применять там, где возможны капельное попадание воды или пылевая нагрузка, но не требуется герметичность.

Технические характеристики

• Материал корпуса: сталь с порошковым покрытием цвета 7035 RAL
• Степень защиты: IP31 - защита от твёрдых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Модульная ширина: 18 модулей (стандарт 17,5 мм на модуль)
• Габариты: два варианта - 265×440×120 мм и 330×250×120 мм
• Конструкция: однодверный шкаф с внутренней DIN-рейкой
• Количество рядов: 2 (для размещения оборудования в две линии)
• Способ монтажа: навесной (открытая установка на стену)
• Наличие замка: да, с ключом единой секретности
• Уплотнитель: двухкомпонентный полиуретановый, обеспечивает долговечную герметизацию
• Срок антикоррозийной защиты: 12 лет

Совместимость и монтаж

Оба варианта ЩРН-18з-1 и ЩРН-18зо-1 оснащены стандартной DIN-рейкой типа TS35/7,5, совместимой со всеми типами модульного оборудования. Монтаж выполняется на стену с помощью кронштейнов, предусмотренных конструкцией. Для фиксации используйте анкерные болты или саморезы по бетону/кирпичу. Глубина корпуса 120 мм позволяет разместить оборудование до 18 модулей, но не рекомендует использовать крупные устройства с высоким профилем (например, некоторые АВ с увеличенными клеммами). Дверь легко перенавешивается - её можно смонтировать слева или справа без дополнительных деталей.

Безопасность и стандарты

Корпуса соответствуют требованиям ГОСТ Р 50030.2 и обеспечивают класс электробезопасности II. Защита IP31 исключает случайный доступ к токоведущим частям при установленной двери. Полиуретановый уплотнитель снижает риск проникновения пыли и влаги, что повышает безопасность обслуживания. Корпус не предназначен для взрывоопасных зон или помещений с химически активной средой.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Долговечная антикоррозийная защита - 12 лет гарантии
• Удобство сервиса: дверь легко открывается и перенавешивается
• Фиксация ключом единой секретности - возможность управления несколькими щитами одним ключом
• Оптимальное соотношение цены и качества для массового применения

Ограничения применения

• Не применяются во влажных помещениях с постоянным воздействием струй воды (не подходит для улицы, бань, мойках)
• Нельзя использовать в местах с температурой ниже -40C или выше +50C - указан класс УХЛ3, допускающий работу в диапазоне -40…+50C, но не экстремальные условия
• Внутренняя глубина 120 мм не позволяет установить крупные аппараты с выступающими клеммами или радиаторами
• Отсутствие вентиляции - не подходит для щитов с мощными тепловыделяющими устройствами без внешнего охлаждения

Примеры использования

• Распределительный щит этажа в многоквартирном доме
• Щит управления насосной станцией в системе водоснабжения
• Автоматический щит питания для конвейера на заводе
• Распределительный пункт в административном здании
• Щит учёта электроэнергии в коммерческом помещении

Практические советы

• Перед монтажом проверьте, чтобы отверстия для крепления совпадали с точками на стене - габариты 265×440 и 330×250 требуют разного расположения крепёжа
• Используйте термостойкие провода и кабели с изоляцией до 105C - внутри корпуса может нагреваться при длительной работе оборудования
• При использовании обоих вариантов ЩРН-18з-1 и ЩРН-18зо-1 в одном проекте - сохраняйте единый стиль окраски и комплектации для унификации обслуживания
• Не забудьте оставить свободное пространство вокруг корпуса - минимум 10–15 см спереди для доступа к двери и клеммам
• Проверяйте плотность закрытия двери после установки - уплотнитель должен равномерно сжиматься по всей окантовке
