Корпус металлический навесной ЩРН-24з-1 76 У2 IP54 (410х330х120) | Б0028776 ЭРА

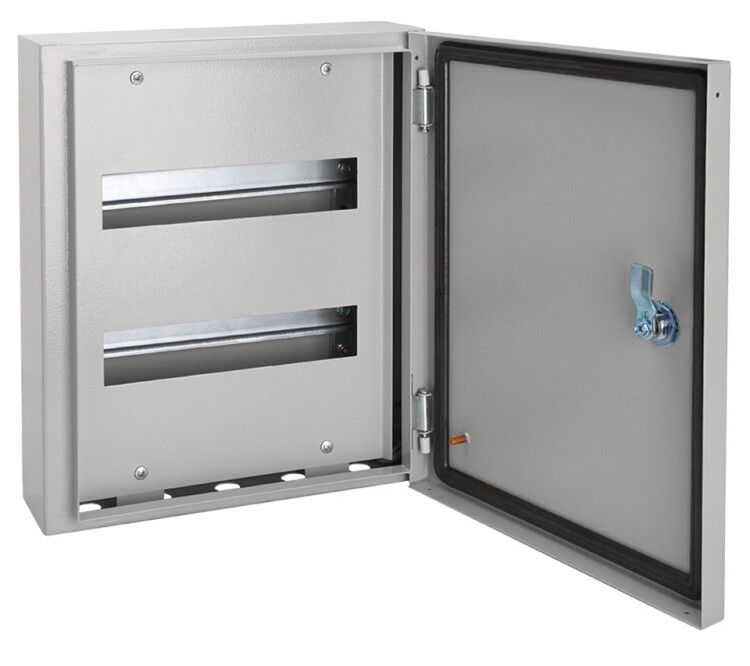

Корпус металлический ЩРН-24з-1 76 У2 IP54 (410х330х120 мм) от бренда ЭРА предназначен для монтажа модульного электрооборудования в условиях повышенной запыленности и влажности. Этот шкаф обеспечивает надежную защиту внутренних компонентов, легко монтируется на стену и подходит для промышленных и коммерческих объектов.

Назначение и область применения

Корпус металлический ЩРН-24з-1 76 У2 IP54 используется для сборки распределительных щитов с автоматическими выключателями, контакторами, реле и другим модульным оборудованием. Подходит для установки в цехах, на складах, в системах управления технологическим оборудованием, а также в местах с возможным воздействием пыли и брызг воды. Применяется там, где требуется защита от внешней среды и безопасный доступ к устройствам.

Технические характеристики

• Размеры: 410×330×120 мм (ширина × высота × глубина)
• Материал корпуса: сталь с покрытием
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон
• Тип: навесной шкаф с одной дверью
• Наличие DIN-рейки: да, две рейки для монтажа модулей
• Модульная ширина: 18 модулей (стандарт 17,5 мм на модуль)
• Цвет: 7035 RAL (серый матовый)
• Замок: есть, в комплекте два ключа
• Способ монтажа: открытая установка на стену
• Уплотнитель: двухкомпонентный полиуретановый, обеспечивает долговечную герметизацию
• Защита от коррозии: гарантия 12 лет

Совместимость и монтаж

Корпус металлический ЩРН-24з-1 76 У2 IP54 совместим со всеми стандартными модульными устройствами шириной 17,5 мм. Монтаж выполняется на вертикальную поверхность с помощью кронштейнов или анкеров через отверстия в задней стенке. Глубина 120 мм позволяет разместить устройства до 18 модулей без перегрузки. Дверь можно легко перенавесить - для обслуживания с другой стороны достаточно снять её и переустановить в зеркальном положении. Для фиксации DIN-реек используются стандартные защелки - никаких дополнительных креплений не требуются.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для распределительных устройств. Высокая степень защиты IP54 снижает риск поражения током при случайном контакте с частями внутри шкафа. Полиуретановый уплотнитель исключает попадание влаги и пыли на токоведущие части. Конструкция исключает доступ к опасным элементам даже при открытой двери - все провода и клеммы находятся за защитной рамой. Соответствует нормам для промышленного электрооборудования в РФ.

Преимущества

• Высокая прочность стального корпуса - устойчив к механическим повреждениям
• Долговечная антикоррозийная защита - срок службы до 12 лет
• Удобство сервиса: дверь легко перенавешивается, замок имеет два ключа
• Чёткая модульная система: 18 модулей позволяют гибко планировать компоновку
• Интегрированный уплотнитель - не требует самостоятельной установки
• Оптимальное соотношение цены и функционала - без избыточных дорогостоящих решений

Ограничения применения

• Не предназначен для установки в помещениях с постоянным погружением в воду или высоким уровнем паров кислот/щелочей
• Глубина 120 мм не позволяет размещать крупные устройства типа частотных преобразователей или больших АВР
• Не рассчитан на взрывоопасные среды - не имеет взрывозащиты Ex
• Открытая установка требует наличия ровной, не подвергающейся вибрации поверхности
• Не рекомендован для наружной установки без дополнительной защиты от прямых осадков и солнца

Примеры использования

• Щит управления насосной станцией в водопроводной сети
• Распределительный щит на конвейере пищевого производства
• Автоматический щит освещения в складском комплексе
• Контрольный шкаф для системы вентиляции в цеху
• Локальный щит питания для станков с ЧПУ

Практические советы

• Перед монтажом проверьте, что посадочные отверстия на стене точно совпадают с креплениями корпуса - допуск +-2 мм
• При использовании в сыром помещении дополнительно проконтролируйте герметичность входов кабелей - используйте кабельные вводы с уплотнителем
• Не перегружайте DIN-рейки более чем 18 модулями - это может вызвать перегрев и затруднить обслуживание
• При необходимости замены замка - сохраните оригинальные ключи; они совместимы только с этим типом замка
• ЩРН-24з-1 76 У2 IP54 лучше всего использовать в составе серийных решений ЭРА - так проще подбирать аксессуары и запчасти
