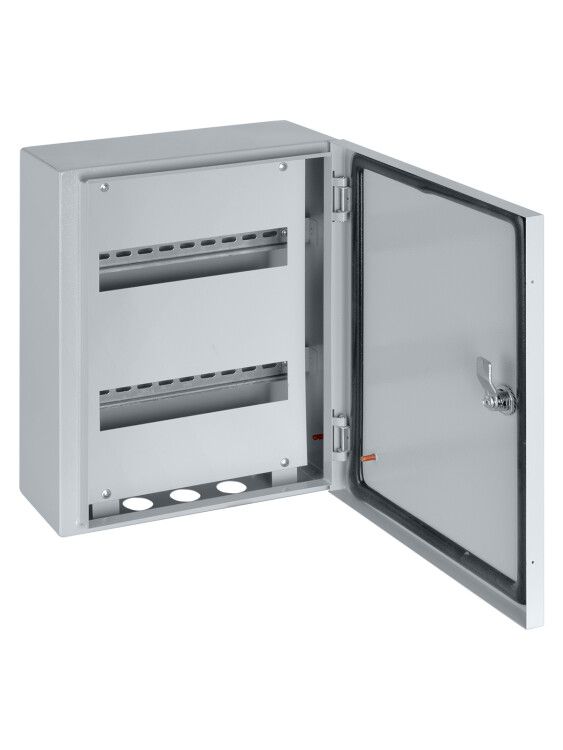

Щит распределительный навесной ЩРН-24 (410х330х120) IP54 Народный эконом | SQ0905-3011 TDM

Щит распределительный навесной ЩРН-24 (410х330х120) IP54 от TDM ELECTRIC - компактный и надёжный корпус для сборки распределительных щитов в помещениях с повышенной запылённостью. Подходит для монтажа на стену, используется в бытовых и промышленных системах до 400 В.

Назначение и область применения

Щит распределительный навесной ЩРН-24 (410х330х120) IP54 предназначен для:

• приёма и распределения электроэнергии в одно- и трёхфазных сетях 400/230 В, 50 Гц;
• защиты отходящих линий от перегрузок и коротких замыканий;
• редких операций включения и отключения цепей (не для частого коммутирования).

Подходит для установки в жилых домах, офисах, производственных помещениях, на объектах с высокой запылённостью - например, на заводах, в мастерских, складах.

Технические характеристики

• Габариты: 410×330×120 мм (Ш×В×Г);
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточна для большинства помещений) и брызг воды со всех сторон;
• Количество модульных мест: 24 (стандартные модули шириной 17,5 мм);
• Корпус: сталь с порошковым покрытием серого цвета (RAL 7035), шагрень;
• Внутренняя глубина: 120 мм - позволяет устанавливать автоматические выключатели, УЗО, контакторы до 2–3 модулей в глубину;
• Количество дверей: одна; тип закрытия - механический замок;
• Количество рядов: два - удобно для организации фаз и нуля;
• DIN-рейка: да, оцинкованная, для установки модульного оборудования;
• Заземление: медная шпилька внутри корпуса, готова к подключению;
• Уплотнитель: двухкомпонентный полиуретан - обеспечивает герметичность при IP54;
• Способ монтажа: открытая установка - крепится на стену через отверстия в кронштейнах.

Совместимость и монтаж

Щит распределительный навесной ЩРН-24 (410х330х120) IP54 совместим с любым стандартным модульным оборудованием: автоматическими выключателями, УЗО, реле, счетчиками, переходными планками. Максимальная нагрузка по току определяется установленными устройствами - сам щит не ограничивает.

Для монтажа:

• Используйте дюбели и саморезы подходящего диаметра (отверстия под крепёж есть в задней части корпуса);
• Не забудьте подключить заземляющую шпильку к контуру заземления здания;
• При установке в сыром месте - проверьте целостность уплотнителя и плотность закрытия двери;
• Внутреннее пространство 120 мм достаточно для однополюсных и двуполюсных аппаратов, но не подходит для габаритных трехфазных контакторов с большим радиатором - проверяйте габариты перед заказом.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для распределительных щитов: фальш-панель предотвращает случайный контакт с токоведущими частями при открытой двери. Корпус выполнен из стали, что снижает риск возгорания. Наличие замка исключает несанкционированный доступ. Применяемые материалы - оцинкованная рейка, медная шпилька, полиэфирная краска - обеспечивают долговечность и безопасную работу.

Преимущества

• Высокая степень защиты IP54 - подходит для условий с пылью и влагой;
• Оцинкованная DIN-рейка - не ржавеет, легко принимает модули;
• Медная шпилька заземления - гарантирует надёжное заземление без доп. элементов;
• Порошковое покрытие - устойчиво к царапинам и химическим воздействиям;
• Компактные размеры - легко монтируется даже в ограниченном пространстве;
• Замок на двери - повышает безопасность в общественных и промышленных зонах.

Ограничения применения

• Не предназначена для установки вне помещений - IP54 не защищает от прямого дождя или постоянного воздействия воды;
• Не подходит для частого коммутирования (например, как рубильник) - только для распределения и защиты;
• Внутренняя глубина 120 мм не позволяет установить крупные устройства типа АВР или мощные преобразователи частоты;
• Не имеет встроенной системы вентиляции - при большой тепловой нагрузке требуется внешнее охлаждение или увеличенный зазор вокруг щита.

Примеры использования

• Электрощит на этаже многоквартирного дома - распределение питания по квартирам;
• Щит на производственном участке - питание станков, освещения, розеток;
• Административное здание - распределение сети по офисам и серверной комнате;
• Автомастерские, склады, гаражи - где важна защита от пыли и случайного прикосновения.

Практические советы

• Перед монтажом проверьте, чтобы все провода имели достаточную длину - внутреннее пространство ограничено;
• При использовании нескольких УЗО - распределяйте их по рядам, чтобы не перегружать один;
• Обязательно подпишите каждый автомат - это ускоряет поиск неисправностей;
• При необходимости - можно дополнительно укрепить корпус антивибрационными прокладками;
• Щит распределительный навесной ЩРН-24 (410х330х120) IP54 от TDM ELECTRIC - часть серии “Народный эконом”, значит, рассчитан на массовое применение, а не на эксклюзивные решения.
