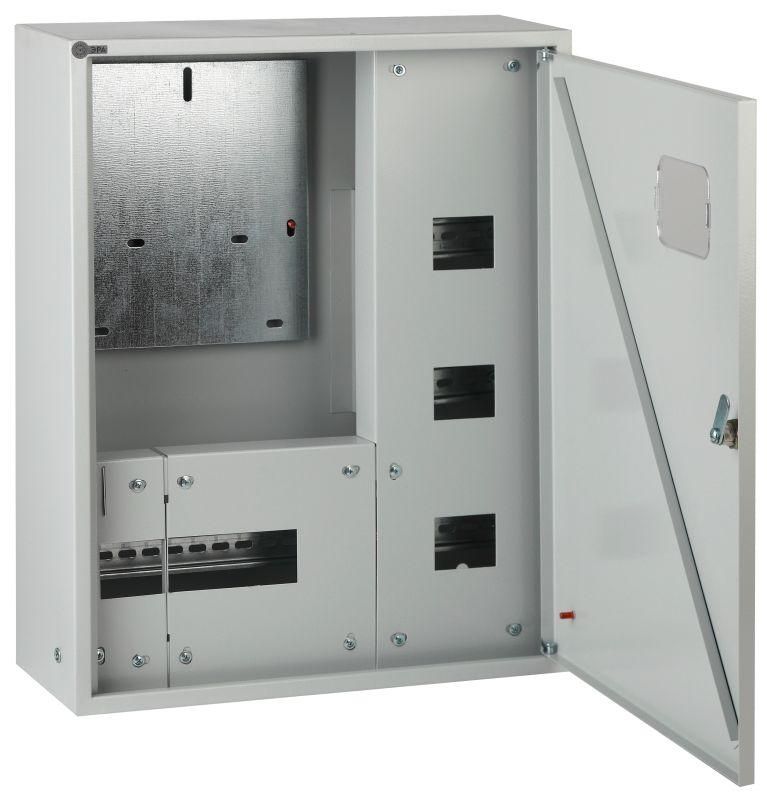

Корпус металлический ЩУРн 3/18зо-1 76 УХЛ3 IP31 (350х450х155) (16) ЭРА - Б0030178

Щит учетно-распределительный навесной ЩУРн 3/18зо-1 76 УХЛ3 IP31 (560х440х165) от бренда ЭРА предназначен для организации распределения электропитания и учёта энергии в помещениях с нагрузкой до 18 модулей. Этот щит сочетает надёжную стальную конструкцию, защиту от пыли и капель воды, а также удобный накладной монтаж - идеально подходит для жилых домов, офисов и малых производств.

Назначение и область применения

Щит учетно-распределительный ЩУРн 3/18зо-1 76 УХЛ3 IP31 используется для установки модульного оборудования: однополюсных автоматических выключателей, УЗО, дифавтоматов и трёхфазного электросчётчика. Подходит для квартир, частных домов, административных зданий, магазинов, мастерских и других объектов с потребностью в централизованном учёте и защите электропроводки. Место под счётчик рассчитано на один трёхфазный прибор - позволяет выполнять коммерческий или технический учёт потребления.

Технические характеристики

• Тип: навесной щит учетно-распределительный
• Габариты: 560×440×165 мм
• Количество модулей DIN: 18
• Наличие DIN-рейки: да - стандартная, для крепления модульных устройств
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикальных капель воды
• Материал корпуса: сталь с порошковым покрытием - устойчив к механическим повреждениям и коррозии
• Цвет: серый
• Температурный класс: УХЛ3 - допустимо использование в закрытых помещениях с температурой от −25C до +40C
• Крышка: откидная, фиксируется на шарнирах - обеспечивает доступ к оборудованию без демонтажа
• Замок: в комплекте - два ключа для запирания
• Глубина монтажа: 0 мм - не требует углубления в стену

Совместимость и монтаж

Щит учетно-распределительный ЩУРн 3/18zo-1 76 УХЛ3 IP31 монтируется накладным способом на любую ровную поверхность - стену, перегородку, опорную раму. Для крепления используются четыре отверстия в задней стенке. Диаметр отверстий соответствует стандартным крепёжным элементам M6. Кабельный ввод выполнен через предварительно подготовленные окна - можно использовать гофру или кабельные вводы. Откидная крышка открывается на 90°, что упрощает работу с проводами даже в ограниченном пространстве. Габариты позволяют разместить до 18 модулей шириной 17,5 мм каждый - например, 6 автоматов, 3 УЗО, 1 счётчик и остальные - реле, контакторы или переходники.

Безопасность и стандарты

Щит учетно-распределительный ЩУРн 3/18зо-1 76 УХЛ3 IP31 соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 51321.1 для распределительных устройств низкого напряжения. Степень защиты IP31 исключает попадание крупных частиц и случайный контакт с токоведущими частями при нормальных условиях. Корпус из стали с антикоррозийным покрытием снижает риск возникновения короткого замыкания из-за ржавчины. Комплектация с замком и ключами соответствует правилам безопасности для мест, где требуется контроль доступа.

Преимущества

• Высокая прочность корпуса из стали - выдерживает механические воздействия
• Откидная крышка - не требует снятия для обслуживания
• Чёткая разметка под счётчик - упрощает установку трёхфазного устройства
• Защита от коррозии с гарантией 12 лет - долгий срок службы в условиях повышенной влажности
• Серый цвет - гармонирует с большинством интерьеров и не выделяется
• Подходит для быстрого монтажа - не нуждается в штроблении стен

Ограничения применения

Щит учетно-распределительный ЩУРн 3/18зо-1 76 УХЛ3 IP31 не предназначен для установки на улице или в сырых помещениях без дополнительной защиты - степень IP31 не обеспечивает герметичность. Не рекомендуется применять в средах с постоянными брызгами, паром или высокой запылённостью. Также он не подходит для систем с более чем 18 модулями - превышение нагрузки приведёт к перегрузке и невозможности безопасного расположения оборудования. Температурный режим УХЛ3 исключает эксплуатацию в холодильных камерах или неотапливаемых зонах ниже −25C.

Примеры использования

• В квартире - распределение питания по комнатам, установка трёхфазного счётчика и УЗО на кухню и ванную
• В небольшом кафе - управление освещением, розетками, холодильным оборудованием и учёт потребления
• На складе - организация группы автоматов для освещения, вентиляции и зарядных станций
• В офисе - центральный щит для нескольких рабочих зон с возможностью дальнейшего расширения

Практические советы

• Перед монтажом проверьте глубину корпуса - 165 мм требуют свободного пространства перед щитом для открытой крышки
• Используйте кабельные вводы с уплотнителями, чтобы сохранить степень защиты IP31
• Не забудьте про заземление - клемма заземления есть внутри, её необходимо соединить с контуром
• При планировании модулей - учитывайте, что некоторые устройства (например, УЗО) занимают 2 модуля
• Для увеличения числа модулей используйте удлинители DIN-рейки - они совместимы с этим щитом
• При использовании в многоквартирном доме - обязательно оформите доступ к щиту через замок и ключи, как предусмотрено в комплекте
