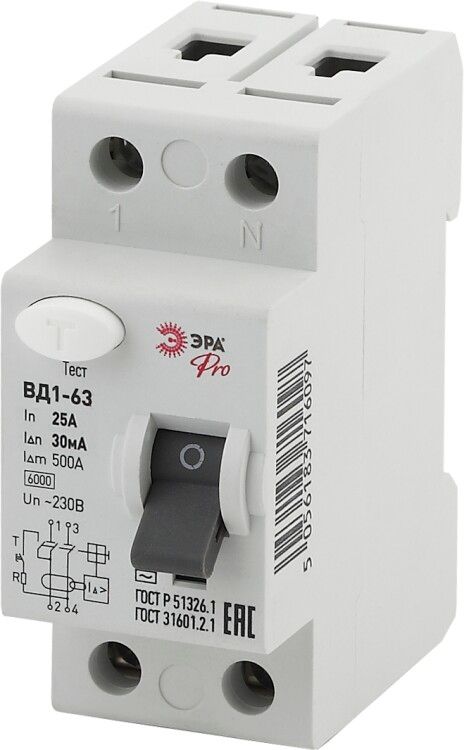

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-27 ВД1-63 1P+N 32А 30мА Pro | Б0031876 ЭРА

Выключатель дифференциального тока (УЗО) ВД1-63 NO-902-27 от ЭРА предназначен для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Этот УЗО работает без внешнего питания, надёжно отключает цепь при появлении опасного тока утечки и монтируется на DIN-рейку.

Назначение и область применения

УЗО ВД1-63 NO-902-27 защищает от поражения электрическим током при прикосновении к оголённым проводам или повреждённой изоляции. Он не защищает от перегрузок или коротких замыканий - эти функции выполняют автоматические выключатели. Применяется в жилых домах, офисах, на производстве: для групп розеток, освещения, оборудования в сырых помещениях (ванная, кухня, гараж). Подходит для однофазных сетей 230 В с частотой 50 Гц.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство выдерживает без отключения
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам; при превышении этого значения УЗО отключается за доли секунды
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартный для бытовых сетей)
• Номинальное напряжение: 230 В - рассчитан на работу в сети 220–240 В
• Количество полюсов: 2P - отключает одновременно фазу и ноль, исключая риск сохранения потенциала на одном проводе
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Импульсная устойчивость: 0.25 кА - выдерживает кратковременные скачки тока, например, от молнии или включения мощных двигателей
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли; требует установки внутри распределительного щита
• Сечение провода: 1–25 мм2 - совместим с медными проводами от 1 до 25 квадратных миллиметров
• Рабочая температура: –25…+40 C - можно использовать в неотапливаемых помещениях, но не на улице
• Монтаж: на DIN-рейку шириной 2 модуля, глубина монтажа 66 мм
• Частота: 50 Гц - предназначено для сетей России и стран СНГ

Совместимость и монтаж

УЗО ВД1-63 NO-902-27 устанавливается на стандартную DIN-рейку в электрощите. Для работы требуется подключение фазы и нуля - входные и выходные контакты помечены. Монтаж допускается только после отключения питания. Обязательно проверьте соответствие сечения проводов (не менее 1 мм2 и не более 25 мм2). Не используйте с алюминиевыми проводами без переходных соединителей. Совместим с любыми автоматическими выключателями на 32 А и ниже, установленными выше или ниже по схеме.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Отличается повышенной механической прочностью - выдерживает более 10 000 операций включения/отключения. Нет собственного энергопотребления - работает за счёт дифференциального трансформатора, что делает его надёжным даже при отключении напряжения в сети.

Преимущества

• Двухполюсное исполнение (2P) обеспечивает полное отключение цепи - исключает опасность оставшегося напряжения на нулевом проводе
• Высокая точность срабатывания при 30 мА - оптимально для защиты человека
• Не требует внешнего питания - работает всегда, даже при аварийном отключении напряжения
• Устойчив к импульсным токам - снижает ложные срабатывания при включении мощных нагрузок
• Подходит для плотной компактной сборки щитов благодаря ширине всего 2 модуля

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем
• Работает только с переменным током утечки (тип AC); не подходит для цепей с постоянным током или импульсными утечками (например, от ИБП или LED-драйверов)
• IP20 - нельзя устанавливать во влажных местах вне щита (например, в бане или на улице)
• Не рекомендован для цепей с высоким уровнем естественных утечек (например, старые проводки с многочисленными ответвлениями)
• Не подходит для систем TN-C - требует наличия отдельного PE-проводника (TN-S или TT)

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при использовании блендера или чайника с пробитой изоляцией
• Щит в гараже - защищает от утечек через повреждённый кабель инструментов
• Освещение в ванной комнате - комбинируется с автоматом на 10 А для безопасности при намокших поверхностях
• Оборудование на производстве: станки, насосы, конвейеры с металлическим корпусом

Практические советы

• Перед первым запуском нажмите кнопку «Тест» - УЗО должно отключиться. Если нет - проверьте подключение или замените устройство
• При установке в щит с несколькими УЗО - выбирайте селективные (S-типа) для верхних уровней, чтобы избежать массового отключения
• Не подключайте ноль после УЗО к земле или к нулю другого УЗО - это вызовет ложные срабатывания
• Проверяйте состояние УЗО раз в месяц кнопкой «Тест» - особенно в условиях повышенной влажности
• При замене - убедитесь, что новый УЗО имеет такой же номинальный ток (32 А) и тип (AC), иначе возможна некорректная работа
