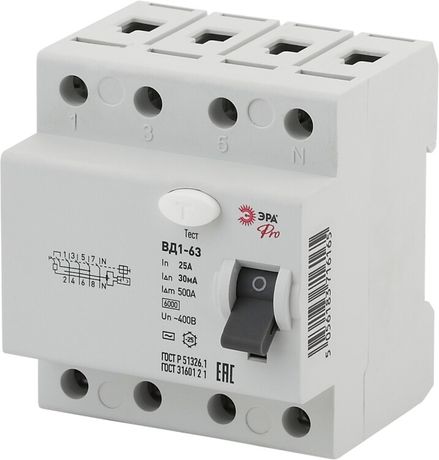

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-34 ВД1-63 3P+N 25А 30мА Pro | Б0031880 ЭРА

Устройство защитного отключения (УЗО) ВД1-63 3P+N/4P 25А 30мА от бренда ЭРА предназначено для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Это надёжный автоматический выключатель дифференциального тока, работающий без внешнего питания и подходящий для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

УЗО ВД1-63 3P+N/4P 25А 30мА защищает от поражения электрическим током при прикосновении к оголённым проводам или повреждённой изоляции. Также предотвращает возгорание из-за утечек тока на землю - например, при пробое изоляции в оборудовании или намокании кабеля. Подходит для использования в жилых домах, офисах, производственных помещениях и на объектах с трёхфазными сетями 400 В. УЗО не защищает от перегрузок и коротких замыканий - для этого требуется совместная установка с автоматическим выключателем.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может коммутировать без повреждений.
• Дифференциальный ток: 30 мА - чувствительность срабатывания; при утечке выше этого значения УЗО отключится за доли секунды.
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный или импульсный.
• Напряжение: 400 В - рассчитано на трёхфазную сеть с нулём (380–400 В).
• Количество полюсов: 4P - защищает три фазы и ноль одновременно, отключает все провода при утечке.
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до этой величины (при наличии встроенного автомата).
• Изоляция: UI = 400 В - обеспечивает безопасную работу при рабочем напряжении сети.
• Импульсная прочность: 0,25 кА - устойчив к кратковременным скачкам напряжения, например, от грозы или включения мощных нагрузок.
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупными предметами, но не от пыли и влаги - требует установки внутри закрытого щита.
• Температурный режим: от -25C до +40C - работает в большинстве помещений, но не предназначен для открытого монтажа на улице.
• Сечение проводов: 1–25 мм2 - подходит для медных проводов стандартного сечения в силовой проводке.
• Ширина модуля: 4 модуля - занимает 72 мм по ширине DIN-рейки (стандарт 17,5 мм на модуль).
• Глубина монтажа: 66 мм - необходимо учитывать при проектировании глубины щита.
• Способ монтажа: на DIN-рейку - стандартный крепёж для современных распределительных щитов.

Совместимость и монтаж

УЗО ВД1-63 3P+N/4P 25А 30мА устанавливается на DIN-рейку в щите вместе с автоматическими выключателями. Для работы необходима правильная схема подключения: три фазы (L1, L2, L3), ноль (N) и заземление (PE) должны быть подведены отдельно. Ноль после УЗО нельзя соединять с другими нулями вне устройства - это вызовет ложные срабатывания. Монтаж выполняется при отключенном питании. Клеммы рассчитаны на провода сечением 1–25 мм2 - используйте наконечники при работе с многожильными проводами. Убедитесь, что свободное место в щите позволяет разместить УЗО с запасом на будущие расширения.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Применяет принцип сравнения входящего и исходящего тока - при разнице более 30 мА происходит мгновенное отключение. Конструкция не содержит элементов, потребляющих энергию - работает purely на основе магнитной балансировки. Высокая механическая износостойкость гарантирует долгую службу даже при частых срабатываниях.

Преимущества

• Не требует внешнего питания - работает всегда, даже при отключении электросети.
• Высокая скорость реакции - отключение менее чем за 0,3 секунды при утечке 30 мА.
• Подходит для сложных систем с несколькими фазами и общим нулём.
• Устойчив к кратковременным импульсам - снижает риск ложных срабатываний.
• Совместим с большинством стандартных щитов благодаря унифицированной форме и DIN-креплению.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматом на 25 А.
• Работает только с переменным током утечки (AC); не сработает при постоянной утечке (например, от неисправного выпрямителя).
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях без корпуса щита.
• Не рекомендовано применять в цепях с высоким уровнем помех (частотные преобразователи, сварочные аппараты) без дополнительных фильтров - возможны ложные срабатывания.
• Температурный диапазон ограничен - не подходит для холодных необогреваемых помещениях ниже -25C.

Примеры использования

• Защита группы розеток в кухне или ванной комнате - где повышен риск контакта с водой.
• Щит на производстве с трёхфазными станками, насосами, конвейерами - предотвращает аварии при повреждении кабелей.
• Общий входной УЗО в квартире или доме - обеспечивает базовый уровень безопасности для всех групп.
• Системы освещения и управления в административных зданиях - особенно там, где есть металлические корпуса оборудования.

Практические советы

• Выбирая УЗО ВД1-63 3P+N/4P 25А 30мА, проверьте соответствие номинала автомата - он должен быть равен или меньше 25 А.
• При подключении нуля следите, чтобы он не был связан с PE или другим нулём после УЗО - это основная причина ложных срабатываний.
• Проверяйте работоспособность кнопкой “Т” ежемесячно - она моделирует утечку и тестирует механизм отключения.
• Если в щите много УЗО, используйте селективные (S-тип) для верхних уровней - так снизится вероятность массового отключения.
• Для старых проводок с плохой изоляцией может потребоваться увеличение порога утечки до 100 мА - но тогда потеряется защита человека. Лучше сначала заменить проводку.
