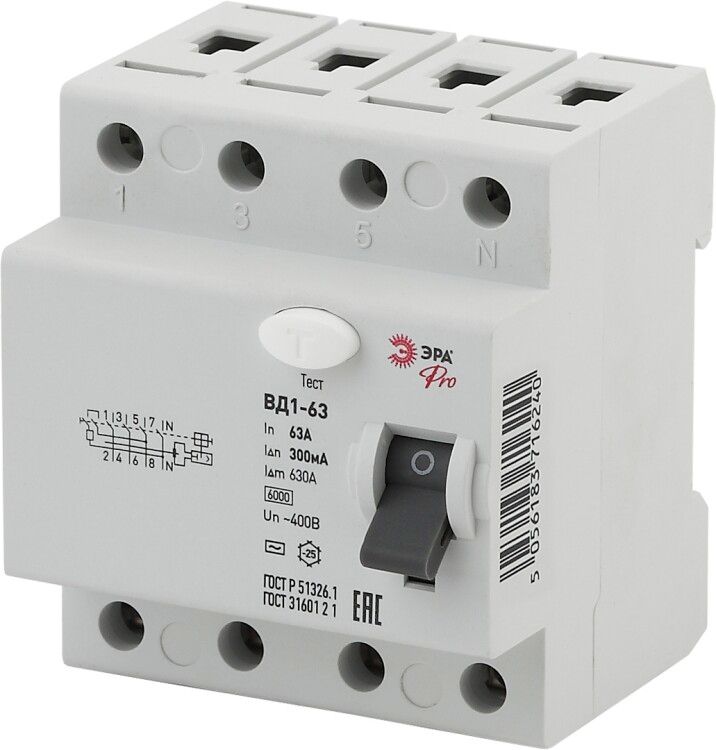

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-46 ВД1-63 3P+N 63А 300мА Pro | Б0031888 ЭРА

Устройство защитного отключения (УЗО) эл-механическое ВД1-63 3P+N/4P 63А 300мА ЭРА предназначено для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Это надёжное эл-механическое УЗО без внешнего питания, подходящее для установки в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

УЗО эл-механическое ВД1-63 3P+N/4P 63А 300мА ЭРА реагирует только на дифференциальный ток - то есть на разницу между током в фазных и нулевых проводах, вызванную утечкой через человека или повреждённую изоляцию. Он не защищает от перегрузок или коротких замыканий - эти функции выполняют автоматические выключатели. Применяется там, где важна безопасность людей: в цепях питания оборудования с металлическими корпусами, на участках с повышенной влажностью (например, вентиляционные системы, насосы, станки), в системах освещения и силовых сетях 400 В.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может пропускать без срабатывания.
• Дифференциальный ток: 300 мА (0,3 А) - порог срабатывания при утечке; выбран для защиты от пожара, а не для защиты человека (для человеческой безопасности обычно используют 30 мА).
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не чувствителен к постоянным или импульсным.
• Напряжение: 400 В - рассчитан на трёхфазные сети с нулём (TN-S, TN-C-S).
• Количество полюсов: 4P - защищает три фазы и ноль одновременно, отключает все проводники при утечке.
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Импульсная устойчивость: 0,25 кА - выдерживает кратковременные скачки тока, характерные для включения мощных нагрузок.
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги; требует установки внутри закрытых щитов.
• Поперечное сечение проводов: 1–25 мм2 - совместимо с большинством медных жил, используемых в промышленных цепях.
• Рабочая температура: от –25C до +40C - подходит для помещений с нормальным климатом, не предназначен для улицы или холодных складов ниже –25C.
• Ширина по модулям: 4M - занимает четыре стандартных модуля на DIN-рейке.
• Глубина монтажа: 66 мм - требуется свободное пространство в щите для удобного подключения.

Совместимость и монтаж

УЗО эл-механическое ВД1-63 3P+N/4P 63А 300мА ЭРА монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется сверху (вход) и снизу (выход): фазы L1, L2, L3 и N должны быть правильно соединены согласно схеме на корпусе. Нельзя использовать с двухпроводными сетями без нуля. Для работы необходима четырёхпроводная система (L1+L2+L3+N). Монтаж допускается только после отключения напряжения. Клеммы затягиваются моментом 1,5–2,0 Нм - переусердствовать нельзя, чтобы не повредить контакты.

Безопатность и стандарты

УЗО соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, что гарантирует соответствие европейским и российским нормам безопасности. Отсутствие собственного энергопотребления делает его работоспособным даже при отключении напряжения в сети - механизм работает исключительно за счёт магнитного поля, образующегося при утечке тока. Это обеспечивает отказоустойчивость в аварийных ситуациях.

Преимущества

• Электромеханическая конструкция - не зависит от внешнего питания, работает при любых условиях, включая отключение нуля или перебои в сети.
• Высокая механическая долговечность - способно выдерживать более 10 000 операций включения/отключения.
• Надёжное отключение при утечке 300 мА - снижает риск возгорания из-за изолированных повреждений в кабелях.
• Совместимость с широким спектром автоматических выключателей - легко интегрируется в существующие щитовые решения.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем на 63 А.
• Работает только с переменным током утечки (AC); не сработает при постоянной утечке (например, от выпрямителей или LED-драйверов).
• IP20 - запрещена установка в открытых, сырых или пыльных местах без дополнительной защиты.
• Не рекомендуется для защиты от поражения человека - 300 мА слишком большой порог; для этого нужен УЗО на 30 мА.
• Не подходит для однофазных цепей без нуля - требует наличия четвёртого проводника (N).

Примеры использования

• Защита трёхфазного станка с металлическим корпусом на заводе.
• Щитовая группа для конвейера с несколькими двигателями.
• Общий входной УЗО в распределительном щите торгового центра для предотвращения пожаров от утечек.
• Цепь питания насосной группы в канализационной станции (при условии герметичного щита).

Практические советы

• Выбирая УЗО эл-механическое ВД1-63 3P+N/4P 63А 300мА ЭРА, проверьте, что в вашей сети есть рабочий ноль - без него устройство не будет работать.
• Не устанавливайте его на последнем этапе цепочки - он должен быть перед автоматическими выключателями, которые защищают ответвления.
• Проверяйте целостность изоляции кабелей перед первым включением - УЗО может сразу сработать при старой, повреждённой проводке.
• При использовании нескольких УЗО в одной системе - убедитесь, что они координированы по времени срабатывания, чтобы избежать ложных отключений.
• При замене - сохраняйте цветовую маркировку проводов: L1/L2/L3/N - путаница приведёт к некорректной работе.
