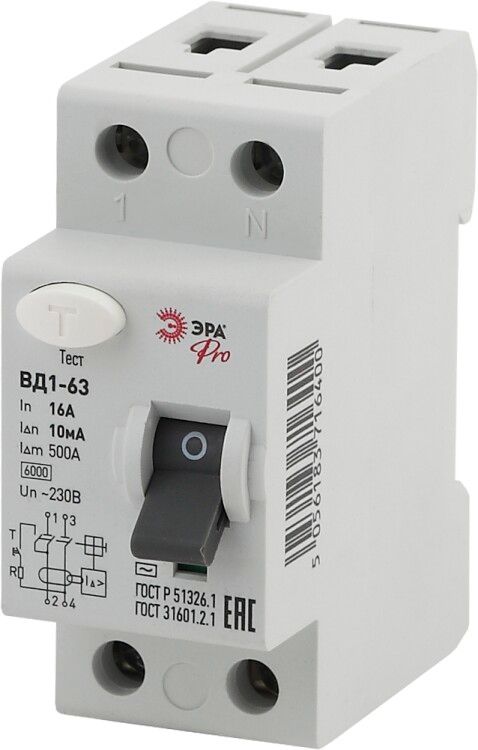

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-65 ВД1-63 1P+N 16А 10мА | Б0031904 ЭРА

Устройство защитного отключения (УЗО) электромеханическое 1P+N 16А 10мА ВД1-63 NO-902-65 обеспечивает безопасную работу электросетей за счёт немедленного отключения при утечке тока - особенно важно для защиты людей и предотвращения пожаров. Этот УЗО работает без внешнего питания, надёжно функционирует в условиях жилых и промышленных объектов.

Назначение и область применения

УЗО электромеханическое 1P+N 16А 10мА ВД1-63 NO-902-65 предназначено для защиты людей от поражения электрическим током при прикосновении к повреждённым или оголённым токоведущим частям. Также предотвращает возгорание из-за утечек тока на землю - например, при износе изоляции проводов или попадании влаги в оборудование. Подходит для установки в распределительных щитках квартир, офисов, мастерских и производственных цехов. Не заменяет автоматический выключатель: не защищает от перегрузок и коротких замыканий.

Технические характеристики

• Номинальный ток: 16 А - допустимый постоянный ток через устройство
• Дифференциальный ток: 10 мА - чувствительность к утечке; срабатывает при утечке ≥10 миллиампер
• Тип тока утечки: AC - реагирует на переменный ток утечки (типичен для бытовой техники и освещения)
• Номинальное напряжение: 230 В - для однофазной сети 220–240 В
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе
• Номинальная отключающая способность: 6 кА - выдерживает ток КЗ до 6000 А без выхода из строя
• Максимальное сечение провода: 1…25 мм2 - совместимо с большинством медных проводов в домашней и промышленной проводке
• Степень защиты: IP20 - защищено от прикосновения пальцами, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочая температура: -25 … +40 C - подходит для холодных помещений и теплых комнат, но не для открытых площадок
• Ширина: 2 модуля DIN - занимает два стандартных места на рейке
• Глубина монтажа: 66 мм - учтите место в щите для свободного доступа к клеммам
• Частота: 50 Гц - для сетей России и стран СНГ
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока, характерные для включения мощных нагрузок
• Напряжение изоляции: 230 В - соответствует классу безопасности для бытовых систем
• Степень загрязнения: 2 - рассчитано на нормальные условия без пылевых отложений и конденсата

Совместимость и монтаж

УЗО 1P+N 16А 10мА ВД1-63 NO-902-65 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются верхние и нижние клеммы: фаза и ноль - обязательно подключаются строго по маркировке L и N. Нельзя менять местами вход и выход. После монтажа проверьте правильность подключения тестовой кнопкой «T». Устройство не требует внешнего питания - работает за счёт дифференциального трансформатора. Совместимо с любыми автоматическими выключателями, установленными перед ним по схеме.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1-2018 и МЭК 61009-1. Применяется в соответствии с ПУЭ (Правила устройства электроустановок): обязательна установка в группах розеток, в помещениях с повышенной опасностью (ванная, кухня, бассейн). Отключение происходит менее чем за 0,3 секунды при достижении порога утечки - что соответствует нормам безопасности для человеческого организма.

Преимущества

• Электромеханическая конструкция - не зависит от напряжения сети, продолжает работать даже при обрыве нуля или аварийном снижении напряжения
• Высокая механическая износостойкость - выдерживает более 10 000 операций включения/отключения
• Нет собственного энергопотребления - экономично и экологично
• Фиксация в положении “отключено” - после срабатывания рычаг остаётся внизу, видно состояние устройства
• Индикация состояния - цветовая метка показывает, было ли срабатывание

Ограничения применения

• Не применяется в сетях с постоянным током - только для переменного тока типа AC
• Не защищает от перегрузок и коротких замыканий - требуется параллельная установка автомата
• Не предназначен для открытого монтажа - IP20 не защищает от воды и пыли
• Не рекомендовано использовать в условиях сильного запыления, влажности выше 90% или температур ниже -25 C
• Не подходит для цепей с высоким уровнем помех (например, частотные преобразователи) - возможны ложные срабатывания

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при использовании фена или стиральной машины
• Щиток в гараже - защита от утечек в сварочных аппаратах или шлифовальных станках
• Общая группа освещения в квартире - снижает риск пожара при старой изоляции
• Подключение кабельных трасс в офисах - контроль утечек в многожильных проводах

Практические советы

• Перед установкой проверьте целостность изоляции всех проводов - УЗО не спасёт от пробоя между фазой и нулём
• Выбирайте УЗО с номиналом 10 мА там, где есть контакт с человеком (ванная, детская); 30 мА - для других зон
• Проверяйте работу УЗО ежемесячно кнопкой «T» - это гарантирует его готовность
• При установке в щитке оставляйте минимум 10 мм свободного пространства вокруг - для теплоотвода и обслуживания
• Не используйте УЗО 1P+N вместо двухполюсного автомата - он не отключает питание полностью при отказе нуля
• При наличии нескольких УЗО в одной цепи - убедитесь, что они согласованы по времени срабатывания (селективность)
