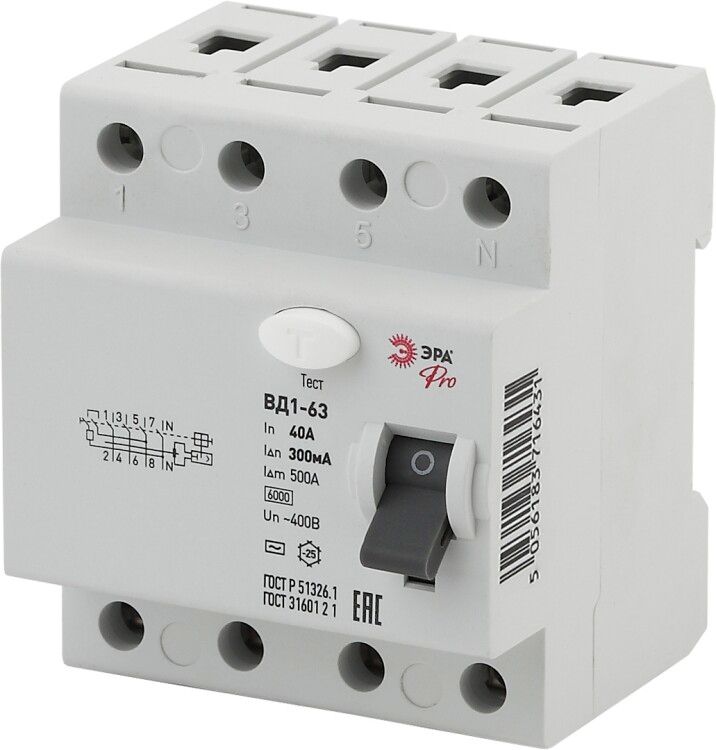

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-68 ВД1-63 3P+N 40А 300мА Pro | Б0031907 ЭРА

Устройство защитного отключения (УЗО) эл-механическое ВД1-63 3P+N/4P 40А 300мА NO-902-68 от бренда ЭРА предназначено для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Это надёжное эл-механическое УЗО работает без внешнего питания и подходит для установки в распределительных щитах с DIN-рейкой.

Назначение и область применения

УЗО эл-механическое ВД1-63 3P+N/4P 40А 300мА NO-902-68 защищает от поражения электрическим током при прикосновении к токоведущим частям и от пожаров, вызванных утечками тока на землю. Отличается от автоматических выключателей тем, что не защищает от перегрузок и коротких замыканий - эти функции должны обеспечивать другие устройства (например, автоматы). Применяется в трёхфазных сетях 400 В, где требуется повышенная безопасность: жилые дома, офисы, производственные участки, мастерские, насосные станции, системы вентиляции и кондиционирования.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может коммутировать без повреждений.
• Дифференциальный ток: 300 мА (0,3 А) - чувствительность к утечкам; срабатывает при превышении этого значения.
• Тип тока утечки: переменный (AC) - реагирует только на синусоидальные утечки, не на импульсные или постоянные.
• Количество полюсов: 4P (три фазы + ноль) - позволяет отключить все проводники одновременно при утечке.
• Номинальное напряжение: 400 В - рассчитано на трёхфазную сеть 380–400 В.
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины (при наличии совмещённой защиты).
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока, характерные для работы оборудования.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от воды и пыли.
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях, но не для экстремальных условий.
• Ширина по модулям: 4M - занимает четыре стандартных модуля на DIN-рейке.
• Сечение провода: 1–25 мм2 - можно подключать медные провода указанного сечения.
• Глубина монтажа: 66 мм - требует достаточного места внутри щита.
• Способ монтажа: на DIN-рейку - стандартный способ для промышленных и бытовых щитов.
• Тип изделия: автоматический выключатель дифференциального тока - то есть УЗО без встроенной защиты от сверхтоков.

Совместимость и монтаж

УЗО эл-механическое ВД1-63 3P+N/4P 40А 300мА NO-902-68 устанавливается на DIN-рейку шириной 35 мм. Подключение выполняется через верхние и нижние клеммы - вход снизу, выход сверху (по стандарту). Для правильной работы необходимо подключить все четыре проводника: три фазы L1, L2, L3 и нейтраль N. Нулевой провод **не** должен проходить через другие УЗО или автоматы до этого устройства - иначе возможны ложные срабатывания. Монтаж допускается только в закрытых щитах с классом защиты не ниже IP54. Не рекомендуется использовать в условиях сильной вибрации или постоянного воздействия влаги.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1-2019 и IEC 61009-1. Обеспечивает защиту по принципу сравнения токов в фазных и нулевых проводниках - при дисбалансе более 300 мА происходит отключение. Конструкция исключает возможность самопроизвольного включения после срабатывания - требуется ручное восстановление. Устройство не потребляет энергию из сети, поэтому остаётся работоспособным даже при отключении питания.

Преимущества

• Электромеханическая конструкция - не зависит от внешнего питания, работает при любых авариях в сети.
• Высокая механическая износостойкость - выдерживает более 10 000 циклов включения/отключения.
• Надёжное срабатывание при утечках переменного тока - оптимально для большинства бытовых и промышленных нагрузок.
• Совместим со всеми стандартными щитами и компонентами ЭРА и других производителей, использующих DIN-рейку.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем на 40 А.
• Работает только с переменным током (AC); не реагирует на постоянные утечки (DC) - не подходит для систем с преобразователями частоты, солнечными панелями или источниками бесперебойного питания без дополнительной защиты.
• IP20 - нельзя устанавливать во влажных местах (баня, улица, подвал без гидроизоляции).
• Температурный диапазон ограничен - не предназначен для холодных регионов без отопления зимой.
• Не применяется в сетях с частотой выше 50 Гц - несовместим с частотными преобразователями без согласования.

Примеры использования

• Защита группы розеток в кухне или ванной комнате в многоквартирном доме.
• Щитовая защита трёхфазного конвейера на заводе с металлообрабатывающим оборудованием.
• Автоматическое отключение при утечке в системе водяного отопления с насосом и терморегулятором.
• Объединённая защита нескольких однофазных групп через один четырёхполюсный УЗО в распределительном щите.

Практические советы

• Выбирая УЗО, проверьте, чтобы номинальный ток автомата был равен или меньше 40 А - иначе возможна перегрузка.
• Измерьте фактический посадочный диаметр клемм - он соответствует 1–25 мм2, но не стоит затягивать провода больше 25 мм2 - риск перегрева.
• При установке в щит с несколькими УЗО - не забудьте, что ноль от этого УЗО не должен смешиваться с другими нулями.
• Проверяйте работу УЗО ежемесячно кнопкой “T” (Test) - она моделирует утечку и проверяет исправность механизма.
• Если планируете использование в помещении с высокой запылённостью - выберите корпус с более высокой степенью защиты (IP44+), так как IP20 здесь недостаточно.
