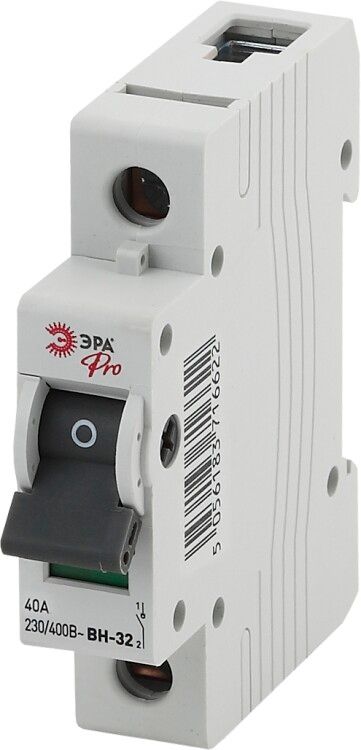

Выключатель нагрузки модульный (мини-рубильник) ВН-32 1P 40A NO-902-98 Pro| Б0031922 | ЭРА

Выключатель нагрузки модульный ВН-32 1P 40A от ЭРА предназначен для безопасного управления электропитанием в распределительных щитах. Этот аппарат сочетает функции главного выключателя и разъединителя, обеспечивая надёжное отключение цепи при обслуживании и авариях. Артикул б0031922 соответствует требованиям промышленного и коммерческого сектора.

Назначение и область применения

Выключатель нагрузки модульный ВН-32 1P 40A используется для ручного включения и отключения электрической цепи при рабочих токах до 40 А. Он выполняет две основные задачи: управление питанием в штатных условиях и физическое разъединение цепи для безопасности при ремонте или проверках. Подходит для установки в распределительные щиты жилых, офисных и промышленных объектов — например, на входе в групповые линии, для питания оборудования мощностью до 27 кВт при 400 В.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 40 А
• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальное напряжение изоляции: 660 В — позволяет использовать в сетях с повышенными импульсными перегрузками
• Условный ток короткого замыкания: 40 кА — способен выдерживать кратковременные сверхтоки без повреждений
• Номинальная отключающая способность: 800 кА — гарантирует безопасное гашение дуги даже при самых серьёзных КЗ
• Степень защиты: IP20 — защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Номинальная мощность при 400 В (AC-23): 27 кВт — максимальная нагрузка для трёхфазных потребителей
• Габариты корпуса: 77×81×18 мм
• Ширина в модулях: 1 М (стандарт DIN 43880)
• Глубина монтажа: 71,5 мм
• Тип подключения: болтовое — требует предварительной подготовки проводов
• Тип рукоятки: рычажковый (перекидной) — удобен для быстрого визуального определения состояния
• Количество НО контактов: 1 — один контакт для размыкания цепи
• Наличие блокировки: да — возможность запирания в положении «выкл» для предотвращения случайного включения
• Наличие оси-переходника: да — позволяет установить внешние устройства блокировки или сигнализации

Совместимость и монтаж

Выключатель нагрузки модульный ВН-32 1P 40A монтируется в стандартные DIN-рейки шириной 17,5 мм. Установка осуществляется в закрытые распределительные щиты с классом защиты не ниже IP54. Благодаря компактным размерам занимает всего один модуль, что экономит место в щите. Для подключения используются медные провода сечением до 25 мм² — зажимы рассчитаны на плотную затяжку болтом M5. Обязательно соблюдать момент затяжки, указанный в руководстве производителя — недостаточное усилие вызывает нагрев, избыточное — повреждает контакт.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей нагрузки. Сертифицирован для работы в системах TN-S, TN-C-S, TT. Высокая отключающая способность (800 кА) обеспечивает соответствие требованиям к селективной защите в промышленных сетях. Блокировка и визуальный индикатор положения рычага снижают риск человеческой ошибки при работе с оборудованием.

Преимущества

• Высокая механическая прочность — рычажковый механизм выдерживает более 10 000 операций включения/отключения
• Чёткий визуальный индикатор состояния: рычаг вверх = включено, вниз = выключено
• Возможность установки внешних замков через ось-переходник — идеально для процедур LOTO (Lock Out Tag Out)
• Надёжная дугогасящая камера — минимизирует риск возгорания при отключении под нагрузкой
• Совместим с большинством типовых щитов от ведущих производителей (IEK, Schneider, ABB, EKF)

Ограничения применения

• Не предназначена для частого автоматического включения/отключения — не является автоматическим выключателем
• Не защищает от перегрузок и коротких замыканий — обязательно требуется установка автоматических выключателей или предохранителей перед этим устройством
• IP20 не допускает использование во влажных помещениях, на улице или в местах с высокой запылённостью
• Не подходит для управления двигателями с частотным регулированием — возможны помехи и перенапряжения
• Требуется ручное управление — нельзя применять в системах удалённого управления без дополнительных реле

Примеры использования

• Главная рубильная точка в этажном щите многоквартирного дома
• Отключение питания группы розеток в офисе перед плановым обслуживанием
• Разъединитель для станка с ЧПУ — позволяет безопасно работать с инструментом после отключения
• Вводной выключатель в щите насосной станции или системы вентиляции
• Резервный отсек в распределительном щите промышленного участка для временного отключения линии

Практические советы

• Перед монтажом всегда отключайте питание и проверяйте отсутствие напряжения тестером
• При использовании в щитах с несколькими выключателями — используйте этикетки с номерами линий
• Для длительной эксплуатации рекомендуется периодически (раз в год) проверять затяжку болтов — особенно после первых 10–20 циклов
• Если нужна блокировка — выбирайте модель с осью-переходником и совместимый замок (например, ZD-100)
• Не устанавливайте рядом с источниками тепла — температура окружающей среды должна быть в пределах –25…+40 °C
• При замене старого аппарата — убедитесь, что новый имеет ту же ширину (1 модуль) и глубину (71,5 мм), чтобы не менять корпус щита
