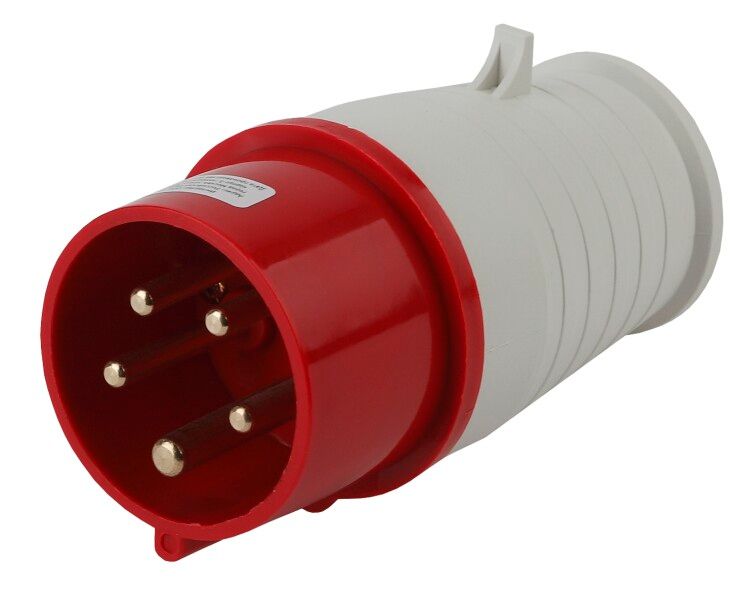

Вилка переносная 015 3Р+РЕ+N 16А 380В IP44 (10/60/1440) V-16-3P-PE-N-IP44 - Б0032851 ЭРА

Вилка переносная 3Р+РЕ+N 16А 380В IP44 V-16-3P-PE-N-IP44 от бренда ЭРА предназначена для безопасного подключения мощного промышленного и строительного оборудования к трёхфазной сети. Её прочная конструкция и высокая степень защиты делают её надёжным решением для условий на объектах с повышенной влажностью и запылённостью.

Назначение и область применения

Вилка переносная 3Р+РЕ+N 16А 380В IP44 V-16-3P-PE-N-IP44 используется для временного или постоянного подключения трёхфазного оборудования, работающего от сети 380 В. Подходит для питания станков, сварочных аппаратов, компрессоров, насосов, конвейеров и другого промышленного инструмента. Может применяться на стройплощадках, в цехах, на складах и других местах с жёсткими условиями эксплуатации.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 16 ампер, что соответствует мощности около 10–11 кВт при 380 В
• Номинальное напряжение: 380 В - рассчитана на работу в трёхфазных сетях с линейным напряжением 380 В; совместима также с фазным напряжением 220 В
• Количество полюсов: 5 - три фазных (L1, L2, L3), один рабочий ноль (N), один защитный заземление (РЕ)
• Степень защиты: IP44 - защищает от попадания твердых частиц больше 1 мм и от брызг воды со всех сторон
• Тип подключения: винтовые клеммы - обеспечивают надёжный контакт, позволяют закрепить провода сечением до 2,5 мм2
• Тип изделия: силовая вилка стандарта CEE - соответствует европейскому стандарту IEC 60309, обеспечивает механическую совместимость с аналогичными розетками
• Материал корпуса: пластик - устойчив к ударным нагрузкам, не проводит ток, не горит
• Оrientация подключения: прямолинейная - кабель входит прямо, снижает риск изгиба и повреждения
• Положение заземляющего контакта: 12 часов - контакт расположен в верхней части вилки, что соответствует стандартному расположению в системах CEE
• Цвет: красный - цветовое обозначение для трёхфазных устройств, легко отличается от однофазных (обычно синих или чёрных)

Совместимость и монтаж

Вилка V-16-3P-PE-N-IP44 совместима с любыми розетками стандарта CEE 3P+PE+N 16A/380V. Для монтажа необходимо:

• Закрепить кабель через входное отверстие, используя зажимную гильзу (если есть); в данном случае тип ввода указан как “прочее” - рекомендуется использовать кабели с внешним диаметром 8–14 мм
• Подключить провода к винтовым клеммам согласно расцветке: L1, L2, L3 - фазы (часто коричневый, чёрный, серый), N - синий, PE - жёлто-зелёный
• Затянуть винты усилием 0,5–0,7 Нм - недостаточно затянутые контакты вызывают нагрев, слишком сильное - повредят медные жилы
• Убедиться, что кабель имеет достаточное сечение (минимум 2,5 мм2 для 16 А)

Безопасность и стандарты

Вилка переносная 3Р+РЕ+N 16А 380В IP44 V-16-3P-PE-N-IP44 соответствует требованиям международного стандарта IEC 60309-2 для штепсельных соединений. Конструкция исключает случайное отключение при нагрузке благодаря механической фиксации в розетке. Защита IP44 предотвращает поражение током при работе во влажной среде, однако не допускает погружение в воду или воздействие струи воды под давлением.

Преимущества

• Высокая надёжность контактов благодаря винтовым зажимам - меньше риска окисления и перегрева
• Защита IP44 позволяет использовать в условиях сырости, пыли, дождя - идеально для строительных площадок
• Чёткая цветовая маркировка (красный) исключает путаницу с однофазными устройствами
• Прямолинейная форма ввода кабеля снижает риск его перегиба и выхода из строя
• Совместимость с широким спектром розеток CEE - можно менять оборудование без замены вилки

Ограничения применения

• Не предназначен для работы при температуре ниже -25 C - материал становится хрупким
• Не следует использовать в условиях постоянного погружения в воду или сильного водяного потока - IP44 не обеспечивает герметичность
• Не подходит для подключения оборудования с током выше 16 А - возможен перегрев и оплавление контактов
• Не рекомендуется применять в агрессивных химических средах - пластик не устойчив к растворителям и маслам
• В описании производителя указано использование в сетях 80 В - это явная ошибка, так как вилка рассчитана на 380 В; работать с 80 В возможно, но не является целевым назначением

Примеры использования

• Подключение трёхфазного сварочного аппарата на стройке
• Использование в качестве временной точки питания для циркулярной пилы на деревообрабатывающем участке
• Присоединение воздушного компрессора к распределительному щиту на складе
• Переносное питание насосной установки на ремонтных работах

Практические советы

• Выбирайте кабель с жилами не менее 2,5 мм2 - для 16 А меньшее сечение опасно
• Проверяйте плотность затяжки винтов после первого включения - при первом нагреве металл немного деформируется
• Не используйте эту вилку вместо бытовой - она не подходит для домашних розеток 220 В без переходника
• При длительном использовании проверяйте температуру корпуса - если он теплый, значит, есть перегрузка или плохой контакт
• Обязательно сочетайте с розеткой того же типа и класса защиты - не подключайте к обычным розеткам
• Храните в сухом месте - даже при IP44 долгое пребывание во влажности может привести к коррозии контактов внутри
