Фиксатор вертикальный EKF | fv

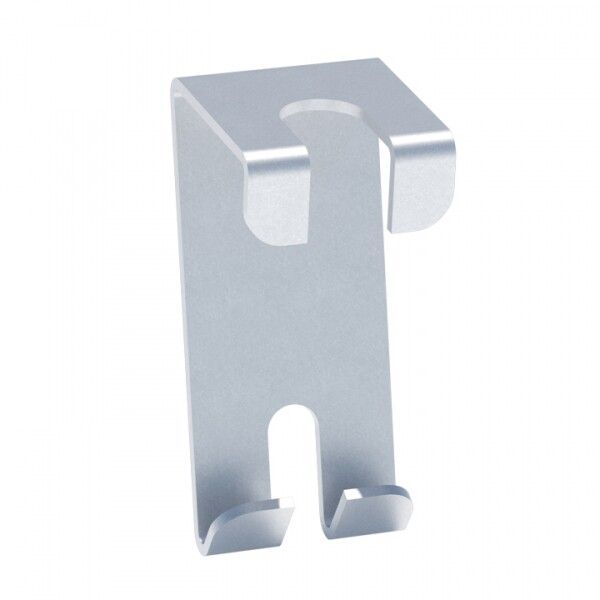

Фиксатор вертикальный сталь от EKF (артикул fv) предназначен для надежной фиксации проволочных лотков R-Line на вертикальных поверхностях. Этот элемент системы обеспечивает устойчивое крепление кабельных трасс без необходимости использования дополнительных угловых или соединительных деталей.

Назначение и область применения

Фиксатор вертикальный сталь используется для крепления проволочных лотков R-Line к стенам, колоннам и другим вертикальным конструкциям. Он применяется в системах кабельного монтажа внутри зданий - в офисах, производственных помещениях, жилых комплексах, на объектах энергетики и связи. Подходит для удержания лотков с силовыми и информационными кабелями. Элемент работает в составе системы R-Line и совместим только с лотками этой же серии.

Технические характеристики

• Материал: сталь с оцинковкой горячим способом по методу Сендзимира - защищает от коррозии даже в условиях повышенной влажности
• Угол регулировки: 0–90 градусов - позволяет менять положение лотка под нужным наклоном при установке
• Исполнение: настенный и опорный кронштейн - один элемент выполняет две функции: крепится к стене или служит опорой для лотка
• Цвет: серый - соответствует цветовой гамме всей серии R-Line
• Ширина лотка: 0 мм - не имеет собственной ширины, так как является крепежом, а не лотком; совместим с любыми лотками R-Line
• Гарантийный срок: 36 месяцев - подтверждает долговечность материала и качества изготовления

Совместимость и монтаж

Фиксатор вертикальный сталь совместим исключительно с проволочными лотками серии R-Line от EKF. Устанавливается на стену с помощью анкеров, дюбелей или саморезов в зависимости от типа основания (бетон, кирпич, металл). Крепление происходит через предварительно подготовленные отверстия в корпусе фиксатора. Монтаж не требует специальных инструментов - достаточно отвертки и уровня. Лоток вставляется в фиксатор и фиксируется механически, без болтов или замков.

Безопасность и стандарты

Элемент изготовлен из стали с термически стойким цинковым покрытием, что обеспечивает сохранность конструкции при температурных перегрузках. Совместно с лотками R-Line прошел испытания на огнестойкость - не распространяет пламя и сохраняет целостность при возгорании. Соответствует требованиям безопасности для внутренних кабельных систем в соответствии с ГОСТ Р 50571 и нормами ПУЭ.

Преимущества

• Высокая прочность благодаря стальной основе и технологии оцинковки Сендзимира - выдерживает нагрузки от тяжелых кабельных трасс
• Регулируемый угол 0–90° - позволяет адаптировать трассу под реальные условия монтажа без подрезки или замены комплектующих
• Один элемент вместо двух - сочетание настенного и опорного крепления снижает количество деталей в системе
• Не требует сварки или сложной сборки - экономит время при монтаже
• Серый цвет не бросается в глаза - гармонично вписывается в интерьеры и технические помещения

Ограничения применения

• Не предназначен для наружной установки - несмотря на оцинковку, не рассчитан на постоянное воздействие осадков и УФ-излучения
• Не совместим с другими системами кабельных лотков (например, пластиковыми или металлическими от других производителей)
• Не рекомендуется использовать в средах с агрессивными химическими веществами - например, в химических цехах без защиты
• Не подходит для крепления массивных трубопроводов или оборудования - только для кабельных лотков

Примеры использования

• Крепление лотков с сетевыми кабелями в серверной комнате
• Фиксация трассы питания на производственном участке с многочисленными станками
• Установка кабельной системы в лифтовом холле или подъезде многоквартирного дома
• Обустройство кабельных путей вдоль технологических коридоров на заводах

Практические советы

• Перед монтажом проверьте, чтобы шаг между фиксаторами не превышал 1,5 метра - это гарантирует равномерную нагрузку на лоток
• При использовании на бетонных стенах используйте анкерные болты M8, на кирпиче - распорные дюбели
• Если требуется изменить направление трассы - просто поверните фиксатор на нужный угол до 90°, не меняя его положение на стене
• Не затягивайте крепеж слишком сильно - это может деформировать тонкостенные лотки R-Line
• При закупке запаса всегда берите фиксаторы в паре с лотками - они разработаны как единая система, и совместимость гарантирована только в рамках EKF-Line
