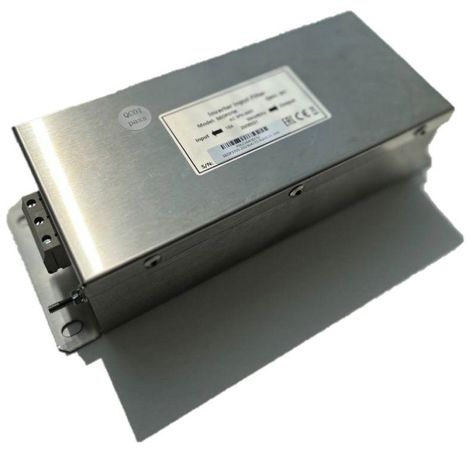

ЭМС фильтр SystemeVar 315-400 кВт 400В Systeme Electric SEOP3714

ЭМС фильтр 315-400 кВт 400В от бренда Systeme Electric (арт. seop3714) предназначен для снижения высокочастотных помех, генерируемых преобразователями частоты Series Var, и обеспечивает соответствие нормам электромагнитной совместимости на стороне питающей сети.

Назначение и область применения

ЭМС фильтр 315-400 кВт 400В устанавливается между источником питания и преобразователем частоты системы SystemeVar. Его задача - подавить высокочастотные шумы, возникающие из-за коммутации IGBT-ключей, которые могут влиять на другие устройства в сети, вызывать сбои в работе автоматики или нарушать требования EMC. Применяется в промышленных системах с мощными двигателями: насосы, компрессоры, конвейеры, экструдеры, металлургическое оборудование.

Технические характеристики

• Номинальная мощность: 315–400 кВт
• Напряжение питания: 3 фазы, 400 В +-10%
• Тип фильтра: SEOP3 - трёхфазный входной ЭМС-фильтр
• Установка: со стороны питающей сети (до преобразователя частоты)
• Серия: SystemeVar
• Производитель: Systeme Electric (SE)

Совместимость и монтаж

ЭМС фильтр 315-400 кВт 400В (art. seop3714) совместим исключительно с преобразователями частоты серии SystemeVar. Монтируется перед преобразователем, прямо после вводного автомата или контактора. Подключение выполняется медными проводниками сечением, соответствующим токовой нагрузке (не менее 95 мм2 для 400 кВт). Клеммы рассчитаны на момент затяжки 8–10 Нм - перетягивать нельзя. Обязательна надёжная заземляющая связь через вынесенный контакт PE - без него эффективность фильтра снижается на 60–80%. Расстояние от фильтра до преобразователя - не более 2 метров, чтобы минимизировать паразитную индуктивность.

Безопасность и стандарты

Изделие соответствует EN 61800-3 (EMC для приводов переменного тока) и EN 60939-3 (требования к ЭМС-фильтрам). Сертификаты CE и RoHS подтверждают безопасность и экологичность материалов. Защита корпуса IP20 - допускается установка внутри щитов, защищённых от доступа посторонних предметов и пальцев.

Преимущества

• Высокий уровень подавления conducted emissions - до 70 dB в диапазоне 0,15–30 МГц
• Стабильная работа при колебаниях напряжения и температуре от –25C до +55C
• Закрытый металлический корпус с внутренним экраном - предотвращает радиационные выбросы
• Оптимизированная схема LC-фильтрации - минимальные потери мощности (<0,5%)

Ограничения применения

• Не однофазные сети - работает только на 3×400 В
• Не заменяет выходной фильтр - не защищает двигатель от dv/dt-эффекта
• Не рекомендован для работы с генераторами или сетями с высокой долей гармоник (>10%) без предварительного анализа
• Не предназначена для открытых площадок - требует защиты от влаги и механических повреждений

Примеры использования

• Центробежный насос 315 кВт на водоканале - предотвращает сбои в системе SCADA
• Линия производства пластиков с экструдером 400 кВт - снижает интерференцию с PLC-устройствами
• Подъёмный механизм на заводе - исключает ложные срабатывания энкодеров

Практические советы

• Перед установкой проверьте, что ваш преобразователь частоты действительно относится к серия SystemeVar - фильтр несовместим с другими брендами даже при одинаковой мощности
• Обязательно используйте кабель с экранированной жилой для подключения к преобразователю; экран заземлите с двух сторон
• При многократном запуске/остановке оборудования контролируйте нагрев фильтра - если корпус горячий (>60C), увеличьте вентиляцию вокруг
• Артикул seop3714 - единственный подходящий вариант для этой мощностной группы. Не путайте с моделями SEOP3 меньшей мощности (например, seop3512 для 250 кВт)
