Фотореле модульное с фотоэлементом 011.02, монтаж на рейку 35мм, 1CO+1NO 12A (2 канала), питание 230В АC, настройка чувствит. 1…80люкс, 20…1000люкс, ширина степень защиты: IP20, фотоэлемент IP54 - 11.42.8.230.0000 FINDER 114282300000

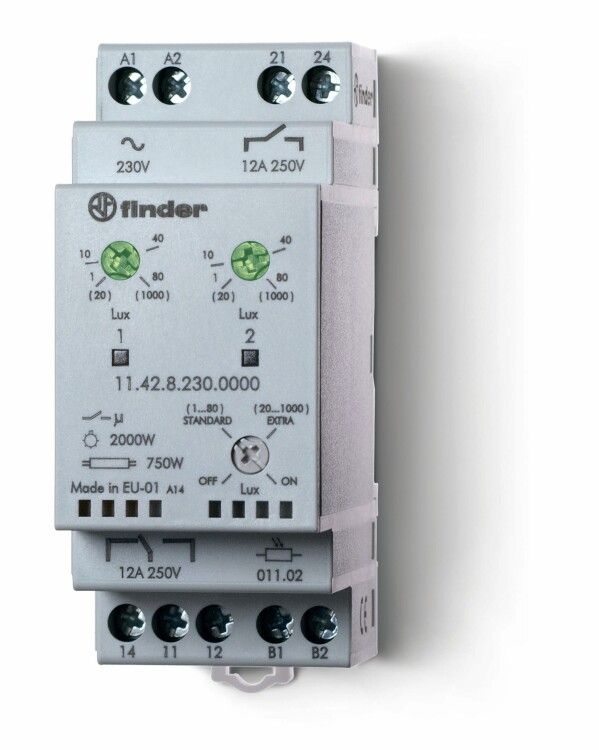

Фотореле Finder 11.42.8.230.0000 - модульное устройство для автоматического управления освещением на основе уровня окружающей освещённости. Устанавливается на DIN-рейку, имеет два независимых канала и подходит для систем уличного, внутреннего и промышленного освещения.

Назначение и область применения

Фотореле Finder 11.42.8.230.0000 автоматически включает и выключает свет в зависимости от естественного освещения. Подходит для управления фонарями, рекламными щитами, освещением дворов, ангаров, офисных зданий и других объектов, где важно экономить энергию за счёт автоматизации.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Максимальный коммутируемый ток: 12 А (до 4000 Вт)
• Тип контактов: 1 переключающий (1CO) + 1 нормально открытый (1NO) - два независимых канала
• Диапазон чувствительности: 1–80 люкс (основной режим); дополнительно доступен диапазон 20–1000 люкс через переключатель
• Задержка включения: 15 секунд
• Задержка выключения: 30 секунд
• Рабочая температура: от –20 C до +50 C
• Степень защиты корпуса: IP20 - защита от прикосновений и ограниченной пыли
• Защита фотодатчика: IP54 - против пыли и брызг воды
• Материал корпуса: пластик, безгалогеновый состав
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата
• Способ установки: монтаж на DIN-рейку 35 мм
• Селектор: 4-позиционный переключатель для выбора режима чувствительности и задержек

Совместимость и монтаж

Фотореле Finder 11.42.8.230.0000 совместимо со всеми стандартными DIN-рейками 35 мм. Монтаж выполняется без необходимости дополнительной коробки - глубина монтажной ниши не требуется. Кабели подводятся к клеммам на лицевой стороне устройства. Фотоэлемент подключается отдельным проводом и устанавливается вне корпуса, желательно в месте с равномерным освещением, без затенения.

Безопасность и стандарты

Фотореле соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, что гарантирует безопасную работу в бытовых и промышленных сетях. Конструкция выполнена без галогенов, снижая риск выделения токсичных веществ при перегреве.

Преимущества

• Два независимых выхода позволяют управлять двумя нагрузками одновременно - например, основным и резервным освещением
• Настройка чувствительности через 4-позиционный переключатель даёт точный контроль над моментом включения/выключения
• Задержки включения и выключения предотвращают ложные срабатывания от кратковременных изменений освещённости (например, проезжающие машины)
• Выносной фотоэлемент с IP54 обеспечивает надёжную работу даже в условиях повышенной влажности
• Низкий порог срабатывания (1 люкс) позволяет использовать устройство в условиях слабого сумеречного света

Ограничения применения

• Не предназначено для работы в помещениях с высокой запылённостью - корпус IP20 не защищён от пыли внутри шкафа
• Не рекомендуется для управления индуктивными нагрузками свыше 4000 Вт (например, крупные двигатели или трансформаторы)
• Фотоэлемент требует правильного расположения: не закрывать занавесками, не направлять на источник искусственного света
• Не работает при температуре ниже –20 C - возможна потеря чувствительности

Примеры использования

• Автоматическое включение уличных фонарей при наступлении вечера и выключение утром
• Управление подсветкой торгового центра - включение после заката, отключение при включении внутреннего освещения
• Освещение складских помещений: включается только при недостатке дневного света
• Системы сигнализации с внешним освещением - активация при снижении освещённости

Практические советы

• При установке фотоэлемента выбирайте место с естественным освещением - лучше на северной стене, чтобы избежать попадания прямых лучей солнца
• Проверьте уровень освещённости в месте установки датчика: если там всегда слишком темно или ярко - скорректируйте положение или используйте другой диапазон через селектор
• При использовании двух каналов - распределите нагрузку равномерно, чтобы не превысить максимальный ток 12 А на каждый контакт
• После монтажа протестируйте работу устройства вручную - затемните фотоэлемент и проверьте срабатывание контактов
• Не заменяйте фотоэлемент самостоятельно - он не является сменным компонентом; при отказе потребуется замена всего фотореле Finder 11.42.8.230.0000
