Фотореле ФР-М02 AC230B УХЛ4 с ФД-3-1 Меандр A8302-19911687 4680019911670

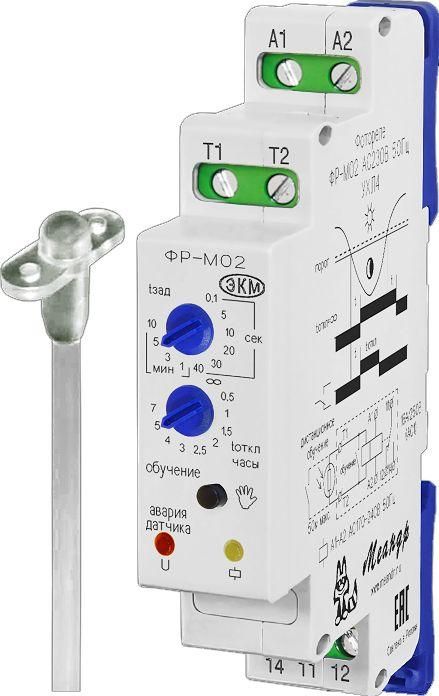

Фотореле ФР-М02 AC230B УХЛ4 с ФД-3-1 — устройство для автоматического включения и отключения света в зависимости от уровня освещённости. Подходит для управления уличным, интерьерным и рекламным освещением. Производится компанией Меандр, артикул a8302-19911687.

Назначение и область применения

Фотореле ФР-М02 AC230B УХЛ4 с ФД-3-1 управляет электрическими нагрузками на основе изменения естественной освещённости. Отдельный фотодатчик ФД-3-1 позволяет гибко размещать чувствительный элемент там, где лучше всего воспринимается уровень света — например, на крыше, столбе или стене, вне помещения. Само реле монтируется в щите или на стене. Применяется для:

• Уличного освещения — улиц, парков, дворов;
• Рекламных конструкций — витрин, вывесок, баннеров;
• Общих помещений — холлов, коридоров, ангаров;
• Зданий с сезонными режимами работы — складов, объектов с ночным дежурством.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока — совместимо с сетью 220–240 В;
• Максимальный коммутируемый ток: 16 А — допускает нагрузку до 480 Вт при активной (резистивной) нагрузке, например, лампы накаливания или нагреватели;
• Диапазон срабатывания по освещённости: 0,1 – 500 люкс — регулирует включение при сумерках и отключение при рассвете; нижний предел (0,1 лк) соответствует условиям глубокой ночи;
• Рабочая температура: от -25 °C до +55 °C — работает в холодных регионах и жарком климате;
• Степень защиты корпуса: IP40 — защищает от предметов больше 1 мм, но не от воды и пыли — требует установки внутри закрытых щитов или под навесом;
• Материал корпуса: термопласт, серый цвет — устойчив к механическим воздействиям, не горюч;
• Способ монтажа: открытая установка — крепится на DIN-рейку 35 мм или на плоскую поверхность;
• Клеммы: поддерживают провода сечением до 2,5 мм² — подходят для большинства бытовых и промышленных кабелей.

Совместимость и монтаж

Фотореле ФР-М02 AC230B УХЛ4 с ФД-3-1 имеет переднее подключение — все клеммы доступны спереди, что удобно при установке в плотных распределительных щитах. Монтаж возможен двумя способами:

• На DIN-рейку — стандартный вариант для щитов; достаточно защелкнуть корпус;
• На ровную поверхность — для этого нужно перевести фиксаторы на задней стенке в крайние отверстия, чтобы корпус лег ровно.

Фотодатчик ФД-3-1 соединяется с реле внешним кабелем (не входит в комплект); рекомендуется использовать медный провод сечением 1,5–2,5 мм², экранированный — для снижения помех. Расстояние между датчиком и реле — до 50 метров.

Безопасность и стандарты

Фотореле ФР-М02 AC230B УХЛ4 с ФД-3-1 соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 15150 для исполнения УХЛ4 — устойчиво к влажному климату, колебаниям температур и запылению. Напряжение 230 В соответствует классу II — двойная изоляция, заземление не требуется. Однако из-за IP40 нельзя устанавливать на улице без защиты от атмосферных осадков.

Преимущества

• Гибкая настройка: отделённый фотодатчик позволяет точно выбирать место для снятия показаний освещённости;
• Высокая коммутационная способность: 16 А позволяют управлять несколькими лампами одновременно;
• Простота монтажа: универсальные клеммы и два варианта крепления;
• Надёжность: термопластовый корпус и проверенная схема от компании Меандр;
• Экономия энергии: исключает забывание включённого света после заката.

Ограничения применения

• Не предназначен для управления индуктивными или емкостными нагрузками (например, светодиодные драйверы, трансформаторы, двигатели) — риск повреждения контактов;
• IP40 не защищает от влаги — нельзя устанавливать на улице без бокса или козырька;
• Не имеет функции временной задержки — включение/выключение происходит сразу при достижении порога освещённости, что может вызывать мерцание при облачной погоде;
• Не поддерживает димминг — только вкл./выкл.;
• Не совместимо с системами управления по протоколам (Modbus, KNX и др.) — только релейное управление.

Примеры использования

• Уличный фонарь на 200 Вт — подключен через ФР-М02 AC230B УХЛ4 с ФД-3-1, датчик смонтирован на вершине опоры;
• Витрина магазина с 4 LED-лампами по 60 Вт (всего 240 Вт) — реле включает свет вечером, отключает утром;
• Освещение складского комплекса — реле в щитовой, датчик на кровле, управление всеми светильниками одного участка;
• Автоматическое освещение во дворе многоквартирного дома — экономия электроэнергии без необходимости ручного управления.

Практические советы

• Перед установкой проверьте, что нагрузка не превышает 480 Вт — особенно важно при использовании старых ламп накаливания;
• При монтаже датчика ФД-3-1 избегайте попадания прямого света от искусственных источников — он может давать ложные сигналы;
• Если свет включается слишком рано или поздно — отрегулируйте положение датчика: поверните его на несколько градусов, чтобы изменить угол восприятия;
• Проверяйте состояние клемм раз в год — окисление контактов может вызвать перегрев;
• Для долгой службы используйте кабель с медными жилами и качественной изоляцией — особенно при длинных трассах от датчика к реле.
