Гильза соединительная ГА УХЛ3 16-5.4мм опрес. алюм. ГОФРОМАТИК zeta10010 ЗЭТА

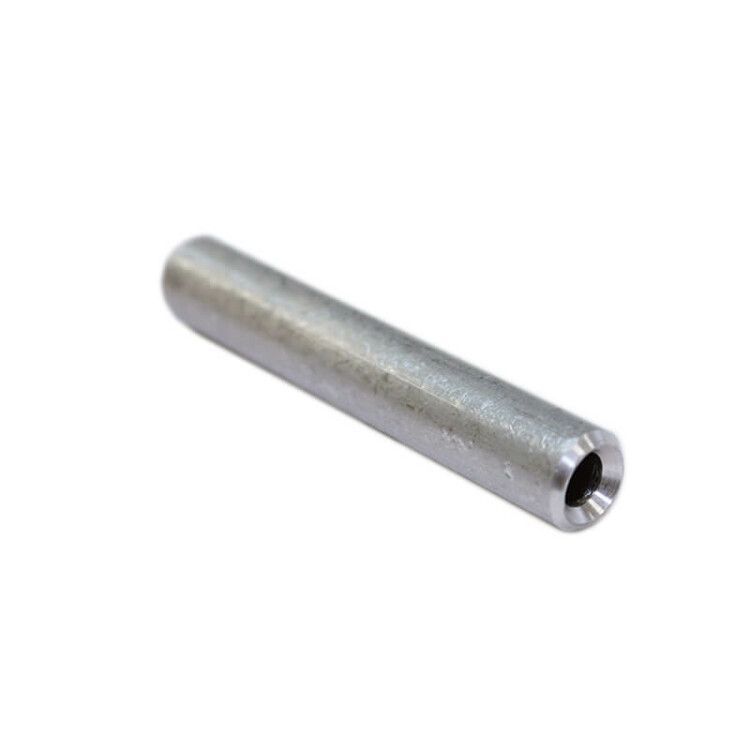

Гильза соединительная ГА 16-5,4 мм для алюминиевых проводников под опрессовку от бренда ЗЭТАРУС предназначена для надёжного механического и электрического соединения алюминиевых жил кабелей с номинальным сечением 16 мм2. Артикул zeta10010 соответствует требованиям ГОСТ 23469.2-79 и используется в распределительных сетях до 10 кВ.

Назначение и область применения

Гильза соединительная ГА 16-5,4 мм служит для создания постоянного контакта между двумя алюминиевыми проводниками без изоляции. Применяется при ремонте, модернизации или прокладке силовых кабельных линий в условиях умеренного и холодного климата. Подходит для работы на воздушных линиях, внутри щитов, трансформаторных подстанций и других объектов энергообеспечения, где требуется соединение алюминиевой проводки.

Технические характеристики

• Номинальное сечение: 16 мм2 (для алюминия)
• Диаметр кабеля: 5,4 мм - максимальный внешний диаметр жилы, подходящей для заправки в гильзу
• Материал: чистый алюминий, без покрытия - обеспечивает совместимость с алюминиевыми проводами и исключает электрохимическую коррозию
• Форма поперечного сечения: круглая - позволяет равномерно распределить давление при опрессовке
• Напряжение: до 6–10 кВ - рассчитана на средневольтные сети
• Климатическое исполнение: УХЛ3 - работает при температуре от −60C до +40C, в условиях повышенной влажности и запылённости
• Нормативный документ: ГОСТ 23469.2-79 - соответствие государственному стандарту на соединительные гильзы
• Цвет: серый - визуально отличается от медных аналогов, предотвращает путаницу при монтаже

Совместимость и монтаж

Гильза ГА 16-5,4 мм совместима только с алюминиевыми проводниками. Для установки требуются:

• Обжимные клещи с матрицей, соответствующей размеру гильзы (диаметром ~5,4 мм);
• Зачистка изоляции с обоих концов провода на длине, достаточной для полного входа в гильзу;
• Вставка проводов с противоположных сторон так, чтобы они встретились в центре гильзы - зазора быть не должно;
• Опрессовка минимум в трёх местах - по одному с каждой стороны и один посередине.

Не допускается использование с медными проводами - даже если их сечение равно 5,4 мм2, материал несовместим, что вызывает окисление и нагрев.

Безопасность и стандарты

Гильза ГА 16-5,4 мм изготовлена в соответствии с ГОСТ 23469.2-79, который гарантирует прочность соединения, термостойкость и долговечность при рабочих нагрузках. Климатическое исполнение УХЛ3 подтверждает возможность эксплуатации в суровых условиях. После опрессовки соединение необходимо дополнительно заизолировать - термоусадочной трубкой или изолирующей лентой, чтобы восстановить уровень защиты IP20+.

Преимущества

• Высокая электропроводность материала - потери минимальны, сравнимы с самим проводом
• Отсутствие покрытия снижает риск возникновения переходного сопротивления
• Стандартный размер - легко найти подходящие инструменты и комплектующие
• Поддержание целостности изоляционного слоя после сборки - благодаря точному подбору диаметра
• Совместимость с альдреем - можно использовать в системах, где есть смешанные металлы, при условии правильной технологии соединения

Ограничения применения

• Не для меди - применение с медью создаёт гальванопару, которая приведёт к разрушению соединения
• Не рекомендовано для частых перегрузок выше 16 мм2 - возможен перегрев и деформация
• Не предназначен для мобильных или вибрационных устройств - без фиксации соединение может ослабнуть
• Требуется обязательная изоляция после опрессовки - сама гильза не является изолирующим элементом
• Не следует использовать в помещениях с высокой химической активностью воздуха - алюминий чувствителен к щелочам и некоторым солям

Примеры использования

• Соединение жил кабеля ААБл при замене повреждённого участка на ЛЭП
• Присоединение ответвлений от основного алюминиевого кабеля в распределительном шкафу
• Ремонт кабельной линии на тепловой станции или в промзоне с UHL3-климатом
• Переход от старой алюминиевой проводки к новой, когда сохраняется существующая система

Практические советы

• Перед монтажом проверьте, что диаметр зачищенной жилы не превышает 5,4 мм - иначе гильза не закроется плотно
• Используйте только специализированные обжимные клещи; обычные плоскогубцы недопустимы - результат будет некачественным
• После опрессовки осмотрите место соединения: должны остаться три четко выраженных вдавливания, без трещин и выступов
• Если работа выполняется на открытом воздухе зимой - прогрейте гильзу перед монтажом, особенно при t < –30C
• Храните гильзы в сухом месте - хотя материал не боится влаги, грязь и оксиды на поверхности затруднят контакт
• На проектах с большим количеством соединений используйте маркировочные бирки сразу после монтажа - алюминиевые гильзы внешне почти неотличимы от медных
