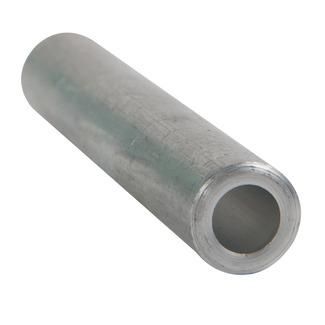

Гильза алюминиевая OptiKit C-GL-300 | 278167 КЭАЗ

Гильза алюминиевая OptiKit C-GL-300 КЭАЗ предназначена для надёжного соединения и ответвления алюминиевых кабельных жил сечением до 300 мм2 на напряжение до 10 кВ. Применяется в распределительных сетях, трансформаторных подстанциях и на объектах энергетической инфраструктуры.

Назначение и область применения

Гильза алюминиевая OptiKit C-GL-300 КЭАЗ используется для создания механически прочных и электрически надёжных соединений между алюминиевыми жилами кабелей. Подходит для пайки и опрессовки. Область применения - высоковольтные сети до 10 кВ: кабельные ответвления, соединения в распределительных устройствах, ремонтные работы на ЛЭП, подключение силового оборудования.

Технические характеристики

• Тип изделия: гильза алюминиевая
• Номинальное поперечное сечение: 300 мм2
• Материал: алюминий
• Наружный диаметр: 34 мм
• Номинальное напряжение: 10 кВ
• Диапазон рабочих температур: от -40 C до +80 C
• Форма поперечного сечения: круглая
• Совместимость с кабелем: да (для алюминиевых жил сечением 16–300 мм2)

Совместимость и монтаж

Гильза алюминиевая OptiKit C-GL-300 КЭАЗ совместима с алюминиевыми кабелями и жилами сечением от 16 до 300 мм2. Для монтажа требуется специальный пресс-клещи с матрицей, соответствующей диаметру 34 мм. Убедитесь, что зачищенная часть жилы полностью помещается внутри гильзы - недостаточная длина снижает контактную надёжность. Пайка допускается, но рекомендованной является опрессовка - она обеспечивает более устойчивое соединение при циклических нагрузках.

Безопасность и стандарты

Изделие соответствует требованиям к изоляционным компонентам для кабельных соединений на напряжение до 10 кВ. Материал - алюминий высокой чистоты, обеспечивающий низкое переходное сопротивление и устойчивость к окислению. Гильза не содержит свинца и других токсичных элементов, безопасна при эксплуатации в закрытых и открытых помещениях.

Преимущества

• Высокая механическая прочность после опрессовки - выдерживает вибрацию и динамические нагрузки
• Стабильная электропроводность благодаря однородному алюминиевому сплаву
• Работает в широком температурном диапазоне - подходит для холодных регионов и нагреваемых зон
• Совместима с сериями OptiKit L/C - позволяет использовать единый набор инструментов и запчастей

Ограничения применения

• Не применяется для медных жил - возможен гальванический эффект и быстрое разрушение контакта
• Не предназначен для постоянного погружения в воду - хотя материал устойчив к влаге, герметизация требует дополнительных мер
• Не следует использовать при сечении жил меньше 16 мм2 - риск перегрузки и деформации
• Запрещено применение без качественной опрессовки - слабый контакт повышает риск перегрева

Примеры использования

• Соединение двух участков кабеля ААБл-3×300 на подземной трассе
• Ответвление от основного кабеля к трансформатору на подстанции
• Ремонт повреждённой жилы в распределительном щите 10 кВ
• Подключение кабеля к шинам в ячейке КРУ

Практические советы

• Перед монтажом зачистите жилу на длину, равную половине длины гильзы - этого достаточно для плотного контакта
• Обязательно используйте пресс с подходящей матрицей - диаметр 34 мм требует точного подбора
• Проверьте качество опрессовки: соединение не должно проворачиваться на жиле, поверхность должна быть ровной без трещин
• При работе в условиях повышенной влажности - после монтажа обработайте место соединения термоусаживающейся трубкой или герметиком
• Храните гильзу в сухом месте - даже алюминий может окисляться при длительном воздействии влаги
