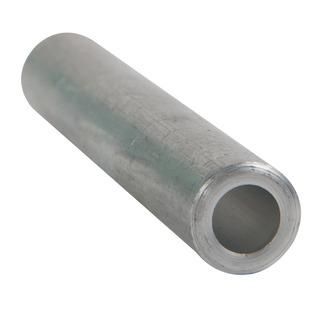

Гильза алюминиевая OptiKit C-GL-95 | 278162 КЭАЗ

Гильза алюминиевая OptiKit C-GL-95 КЭАЗ предназначена для надёжного соединения алюминиевых кабельных жил сечением 95 мм2 на напряжение до 10 кВ. Применяется в распределительных сетях, на подстанциях и при монтаже силовых кабелей. Бренд КЭАЗ обеспечивает соответствие требованиям промышленной эксплуатации, а артикул 278162 позволяет точно идентифицировать продукт в каталогах.

Назначение и область применения

Гильза алюминиевая OptiKit C-GL-95 КЭАЗ используется для соединения и ответвления алюминиевых токоведущих жил кабелей методом опрессовки или пайки. Подходит для работы в распределительных устройствах, кабельных линиях 6–10 кВ, на подстанциях и в промышленных объектах, где требуется прочное и долговечное соединение без сварки.

Технические характеристики

• Номинальное поперечное сечение: 95 мм2 - соответствует жилам кабеля указанного сечения;
• Материал: алюминий - обеспечивает совместимость с алюминиевыми жилами, исключает гальваническую коррозию;
• Наружный диаметр: 21 мм - важен для выбора подходящего инструмента и защиты при укладке;
• Номинальное напряжение: 10 кВ - рассчитана на работу в сетях до этого уровня;
• Диапазон рабочих температур: от -40 до +80 C - выдерживает экстремальные условия зимнего и летнего монтажа;
• Форма поперечного сечения: круглая - обеспечивает равномерное распределение давления при опрессовке;
• Совместимость с кабелем: да - предназначена именно для алюминиевых кабелей сечением от 16 до 300 мм2.

Совместимость и монтаж

Гильза OptiKit C-GL-95 КЭАЗ совместима с алюминиевыми кабелями сечением от 16 до 300 мм2. Для монтажа требуются специализированные клещи для опрессовки - подбирайте матрицу по диаметру 21 мм и профилю гильзы. Не используйте универсальный инструмент - это снижает качество соединения. Перед опрессовкой зачистите жилу на длину, соответствующую внутренней части гильзы; удалите оксидную плёнку и нанесите контактную смазку. Пайка допустима, но менее предпочтительна из-за меньшей механической прочности.

Безопасность и стандарты

Изделие соответствует требованиям к изоляционным соединениям для кабельных систем до 10 кВ. Произведено на заводе КЭАЗ, сертифицированном в соответствии с ГОСТ Р МЭК 61238-1 и другими нормами для высоковольтной аппаратуры. Нет открытых токоведущих частей после установки - безопасно при работе вблизи под напряжением.

Преимущества

• Высокая электропроводность алюминия минимизирует потери энергии в месте соединения;
• Стандартная форма и точные размеры обеспечивают однородность опрессовки и долговечность;
• Устойчивость к перепадам температур - не трескается при замерзании и не деформируется при нагреве;
• Серия OptiKit L/C - проверенная линейка от КЭАЗ, применяемая в крупных энергообъектах России.

Ограничения применения

• Не применяется для медных жил - вызывает гальваническую коррозию и разрушение контакта;
• Не предназначен для постоянного погружения в воду - хотя IP-класс не указан, герметичность не гарантируется;
• Не рекомендуется использовать в условиях сильной вибрации без дополнительной фиксации;
• Работает только с кабелями, имеющими внешнюю изоляцию, совместимую с классом напряжения 10 кВ.

Примеры использования

• Соединение двух участков кабеля ААШв 3×95 на воздушной ЛЭП;
• Ответвление от основного кабеля к трансформатору на подстанции;
• Замена повреждённого участка кабеля в кабельном колодце;
• Подключение кабеля к шинному блоку в распределительном устройстве 10 кВ.

Практические советы

• Перед монтажом проверьте, что сечение жилы точно соответствует 95 мм2 - отклонение более +-5% снижает надёжность;
• Используйте только инструмент с матрицей, рекомендованной производителем КЭАЗ для серии OptiKit;
• После опрессовки осмотрите место соединения: не должно быть трещин, зазубрин или смещения гильзы;
• При прокладке в каналах учтите наружный диаметр 21 мм - он влияет на радиус изгиба и плотность укладки;
• Храните гильзу в сухом помещении - даже алюминий может окисляться при длительном воздействии влаги.
