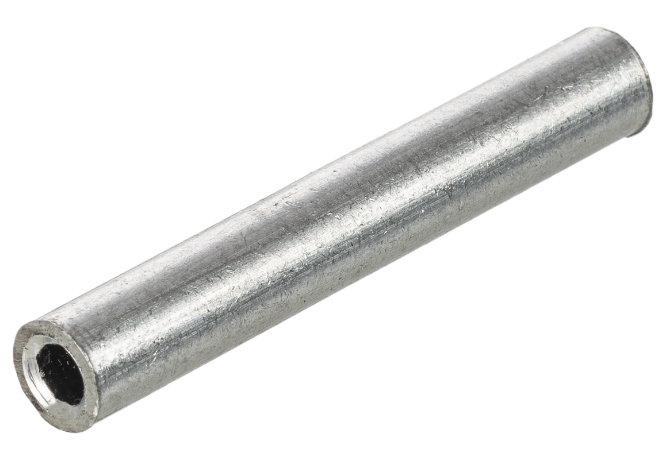

Гильза ЭРА ГА 50-9 алюминиевая ГОСТ 23469.3-79 - Б0062632

Гильза ГА 50-9 алюминиевая ГОСТ 23469.3-79 ЭРА предназначена для надёжного соединения алюминиевых жил кабелей сечением до 50 мм2, особенно в силовых сетях до 35 кВ. Этот тип гильзы - часть стандартизированной серии ЭРА, применяемой в энергетике и промышленном монтаже.

Назначение и область применения

Гильза ГА 50-9 алюминиевая ГОСТ 23469.3-79 ЭРА используется исключительно для соединения алюминиевых токопроводящих жил. Подходит для кабелей с рабочим напряжением до 35 кВ. Применяется при ремонте, модернизации или прокладке распределительных сетей - например, на подстанциях, в КРУ, при подключении воздушных линий к кабельным вводам.

Технические характеристики

• Материал: электротехнический алюминий АД1М - высокая проводимость и устойчивость к коррозии;
• Сечение жил: до 50 мм2 - соответствует максимальному значению для данного типа гильзы;
• Напряжение: до 35 кВ - рассчитана на средневольтные сети;
• Стандарт: ГОСТ 23469.3-79 - обеспечивает совместимость с другими элементами системы по нормам РФ;
• Форма: цилиндрическая односторонняя - позволяет выполнять ответвления или удлинения жил.

Совместимость и монтаж

Гильза ГА 50-9 алюминиевая ГОСТ 23469.3-79 ЭРА требует обязательного обжима специальным инструментом - обычный клещи или плоскогубцы недостаточно. Обжим должен выполняться согласно рекомендациям производителя инструмента и требованиям ГОСТ. Убедитесь, что диаметр внутреннего канала гильзы точно соответствует внешнему диаметру жилы - перепрофилирование или деформация снижают контактную прочность.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 23469.3-79, который регламентирует материалы, форму и механические параметры алюминиевых гильз. Соответствие стандарту гарантирует безопасность при работе под напряжением и долговечность соединений в условиях повышенной нагрузки.

Преимущества

• Высокая электропроводность алюминия АД1М минимизирует потери мощности в месте соединения;
• Легкий вес по сравнению с медными аналогами - удобство при транспортировке и установке;
• Стандартизованная форма - совместима с большинством профессиональных обжимных матриц;
• Устойчивость к оксидированию благодаря качественной технологии производства ЭРА.

Ограничения применения

• Не меди или многожильных композитных жил - только цельнолитые алюминиевые провода;
• Запрещено использование без обжима - просто вставление жилы не создаёт надёжного контакта;
• Не предназначен для постоянного погружения в жидкости или открытых участках без защиты - требуется дополнительная герметизация или термоусадка;
• Не работает при температуре выше +80 C длительное время - возможна потеря механической прочности.

Примеры использования

• Подключение алюминиевой фидерной линии к кабельному вводу в распределительном щите;
• Объединение двух участков кабеля при замене повреждённого сегмента;
• Создание ответвлений в системах освещения городских трасс с использованием алюминиевых кабелей;
• Монтаж заземляющих контуров на объектах с ограниченным доступом к медным материалам.

Практические советы

• Перед обжимом зачистите жилу на длину, равную глубине гильзы - лишний металл вызывает плохую плотность контакта;
• Выбирайте обжимной инструмент с подходящими матрицами - для ГА 50-9 обычно используются матрицы 5–6 мм;
• Проверьте качество обжима: после сжатия гильза должна плотно охватывать жилу без видимых трещин или выступов;
• После монтажа обязательно закрывайте место соединения термоусадочной трубкой или бандажом - это предотвращает попадание влаги и продлевает срок службы;
• На объектах с высокой влажностью используйте гильзу ГА 50-9 алюминиевая ГОСТ 23469.3-79 ЭРА только внутри закрытых корпусов или с дополнительной антикоррозийной смазкой.
