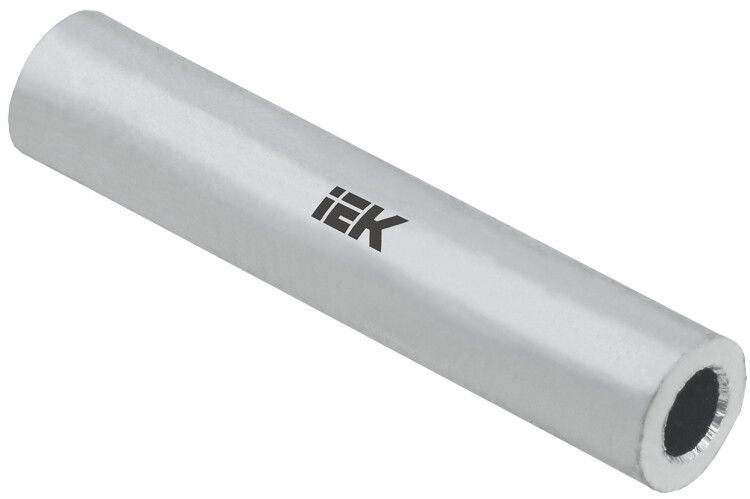

Гильза алюминиевая ГА 50-9 ГОСТ 23469.2 | UGL11-050-09 IEK

Гильза алюминиевая ГА 50-9 ГОСТ 23469.2 от бренда IEK - это надёжный соединитель для алюминиевых кабелей с поперечным сечением 50 мм2, рассчитанный на напряжение до 10 000 В. Применяется в распределительных устройствах, силовых цепях и на воздушных линиях, где требуется долговременная и безопасная передача тока. Артикул ugl11-050-09 соответствует ГОСТ 23469.2 и обеспечивает совместимость с типичными инструментами для опрессовки.

Назначение и область применения

Гильза алюминиевая ГА 50-9 ГОСТ 23469.2 используется исключительно для соединения алюминиевых многопроволочных жил кабелей и проводов методом опрессовки. Подходит для работы в закрытых распределительных устройствах, на подстанциях, в кабельных трассах и на воздушных линиях электропередачи. Не применяется для соединений с осевой нагрузкой - например, на подвесных участках ЛЭП.

Технические характеристики

• Поперечное сечение: 50 мм2 - подходит для кабелей с таким же сечением алюминиевой жилы;
• Материал: электротехнический алюминий - высокая проводимость, устойчивость к окислению;
• Рабочее напряжение: до 10 000 В - класс изоляции для среднего и высокого напряжения;
• Форма жилы: многопроволочная круглая или секторная - совместима с большинством современных кабелей;
• Способ монтажа: опрессовка - требует специального пресс-клещей;
• Срок службы: 30 лет - при соблюдении условий эксплуатации и правильной установке;
• Цвет: серый - визуально отличается от медных гильз, предотвращает ошибки при монтаже.

Совместимость и монтаж

Гильза алюминиевая ГА 50-9 ГОСТ 23469.2 совместима только с алюминиевыми жилами. Для монтажа необходимы пресс-клещи с матрицей, подходящей по размеру и форме гильзы. Убедитесь, что глубина запрессовки соответствует рекомендациям производителя - обычно 2–3 оттиска. Не используйте клещи для меди - они могут повредить мягкую алюминиевую поверхность. Перед опрессовкой зачистите жилу на длину, равную длине гильзы, и удалите оксидную плёнку.

Безопасность и стандарты

Гильза алюминиевая ГА 50-9 ГОСТ 23469.2 соответствует требованиям ГОСТ 23469.2, который регламентирует параметры соединителей для силовых кабелей. Материал соответствует нормам для электротехнического алюминия, обеспечивая стабильное сопротивление контакта и термическую устойчивость. Соответствие стандарту гарантирует безопасность при работе под напряжением до 10 кВ.

Преимущества

• Высокая электропроводность алюминия снижает потери энергии в месте соединения;
• Устойчивость к коррозии благодаря качественному материалу и однородной структуре;
• Долгий срок службы - 30 лет - при правильном монтаже и отсутствии механических перегрузок;
• Серый цвет позволяет легко отличить от медных аналогов, снижая риск ошибок при сборке;
• Стандартная форма и размеры обеспечивают совместимость с широким спектром пресс-инструментов.

Ограничения применения

• Не допускается использование в местах с осевой нагрузкой - например, на подвесных участках ЛЭП или при натяжении кабеля;
• Не подходит для соединения медных жил - возможна электрохимическая коррозия;
• Требуется точная подгонка по сечению: нельзя использовать с жилой меньше 50 мм2 или больше - это нарушит контакт и вызовет нагрев;
• Не предназначен для открытого монтажа без защиты от внешних воздействий - нужна герметизация или помещение в корпус.

Примеры использования

• Соединение фазных жил в распределительной камере 10 кВ;
• Замена повреждённого участка алюминиевого кабеля в подземной трассе;
• Подключение ответвлений от основного алюминиевого кабеля к трансформатору;
• Обустройство заземления в системах с алюминиевыми шинами.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения кабеля и гильзы - даже 5% расхождения увеличивают риск перегрева;
• Используйте пресс-клещи с регулируемым усилием - переопрессовка деформирует гильзу, недостаточное давление - слабый контакт;
• После опрессовки проверьте прочность соединения легким растяжением - если жила выскальзывает, замените гильзу;
• На открытом воздухе после монтажа обязательно покрывайте место соединения термоусадочной трубкой или герметиком - алюминий чувствителен к влаге и хлоридам;
• Храните гильзы в сухом месте - влажность может вызвать поверхностное окисление, которое усложнит контакт.
