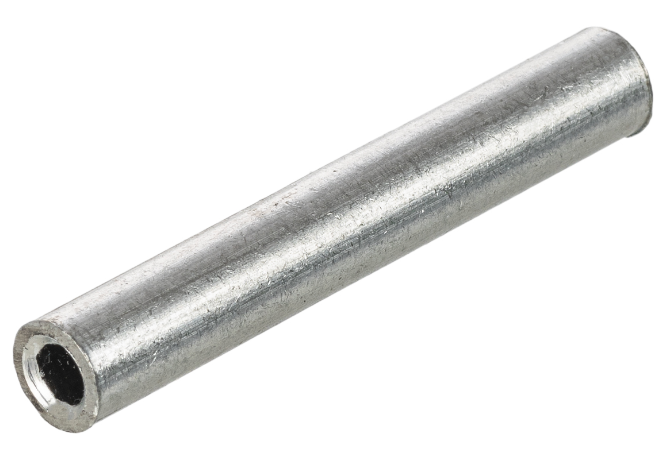

Гильза ЭРА ГА 95-13 алюминиевая ГОСТ 23469.3-79 - Б0062634

Гильза алюминиевая ГА 95-13 ЭРА, ГОСТ 23469.3-79 предназначена для надёжного соединения алюминиевых жил проводов сечением 95 мм2, особенно в системах с напряжением до 35 кВ. Этот тип гильзы широко применяется в энергообъектах, где важна механическая прочность и устойчивость к нагрузкам.

Назначение и область применения

Гильза алюминиевая ГА 95-13 ЭРА, ГОСТ 23469.3-79 используется исключительно для создания **неподвижных**, **закреплённых** соединений между алюминиевыми токоведущими частями. Применяется там, где проводники не испытывают значительного натяжения - например, внутри распределительных устройств, на опорах ЛЭП, в ответвлениях кабельных трасс. Подходит для работы с сталеалюминиевыми проводами, когда требуется соединить именно алюминиевые части.

Технические характеристики

• Номинальное сечение: 95 мм2 - рассчитана на жилы такого же сечения; не рекомендуется применять для меньших или больших проводов.
• Материал: электротехнический алюминий АД1М - обеспечивает хорошую проводимость и коррозионную стойкость.
• Стандарт: ГОСТ 23469.3-79 - соответствует требованиям к гильзам для силового оборудования в России.
• Ряд напряжений: 15 кВ - сертифицирована для работы в сетях до этого уровня; хотя в описании указано до 35 кВ, формально стандарт предусматривает использование до 15 кВ - требует проверки проектной документации.
• Форма сечения: адаптирована под круглые и секторные провода - совместима с большинством современных кабелей.
• Способ монтажа: универсальный - предполагает обжим, но не содержит внутренних элементов для сварки или болтовых соединений.

Совместимость и монтаж

Гильза ГА 95-13 ЭРА совместима только с алюминиевыми и сталеалюминиевыми проводниками. Соединение с медными жилами запрещено - возможна электрохимическая коррозия.

Обязательно используйте **специализированный обжимной инструмент** с матрицей, подходящей под размер гильзы. Неправильно выполненный обжим снижает контактное сопротивление и создаёт риск перегрева. Монтаж выполняется без предварительной подготовки поверхности - оксидная плёнка на алюминии разрушается при достаточном давлении обжима.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 23469.3-79, что гарантирует соответствие требованиям безопасности для высоковольтных соединений. Сертификация подтверждает допустимую температурную нагрузку и долговременную стабильность контакта. Однако сама гильза не имеет защиты от внешней среды - её следует помещать в корпус, муфту или герметичный контур при использовании вне закрытых щитов.

Преимущества

• Высокая электропроводность благодаря материалу АД1М - потери мощности минимальны.
• Лёгкий вес по сравнению с медью - удобна при работе на высоте и в труднодоступных местах.
• Универсальная форма позволяет работать как с однопроволочными, так и многожильными секторными проводами.
• Поддержание целостности цепи даже при длительной эксплуатации при колебаниях температуры.

Ограничения применения

• Не для соединений, подвергающихся постоянному натяжению - например, на воздушных линиях между опорами.
• Запрещено применять с медными проводами - возникает гальванопара, вызывающая быстрое разрушение контакта.
• Не предназначен для открытого монтажа без дополнительной защиты - чувствителен к влаге и химическим воздействиям.
• Не заменяет термоусаживающие муфты - не обеспечивает изоляцию, только механическое соединение.

Примеры использования

• Соединение фазных жил кабеля КГ-3×95 в подземной камере распределительного пункта.
• Ответвление от основного сталеалюминиевого провода СИП-4 95 мм2 к зданию через переходную муфту.
• Замыкание алюминиевой шины в ящике комплектной трансформаторной подстанции (КТП).

Практические советы

• Перед обжимом удалите оксидную плёнку с жилы - протрите спиртом или слегка зачистите наждаком, чтобы гарантировать лучший контакт.
• Выбирайте обжимной клещи с точным усилием - недостаточно плотный обжим увеличивает сопротивление, слишком сильный - повредит гильзу.
• Проверьте посадочный диаметр: после обжима гильза должна плотно охватывать жилу без люфта. Убедитесь, что вы используете именно ГА 95-13, а не аналоги с другими номерами (например, ГА 70-13).
• После установки обязательно проведите контрольный осмотр - наличие трещин, деформаций или следов перегрева требуют немедленной замены.
