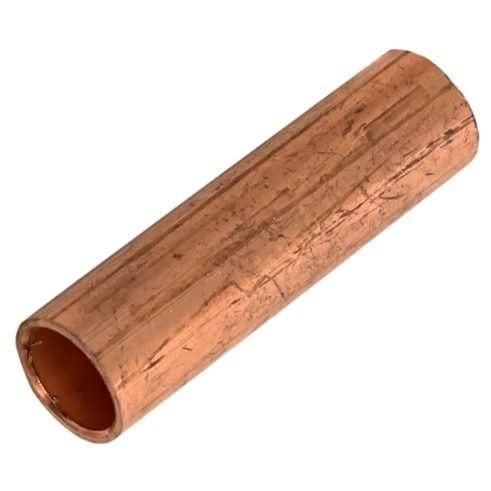

Гильза ЭРА ГМ 6-4 медная ГОСТ 23469.3-79 - Б0062610

Гильза медная ГМ 6-4 ГОСТ 23469.3-79 от бренда ЭРА предназначена для надёжного соединения медных жил проводов и кабелей сечением до 6 мм2, работает в сетях до 10 кВ. Артикул б0062610 соответствует требованиям ГОСТ 23469.3-79 и подходит для профессионального монтажа силовых цепей.

Назначение и область применения

Гильза медная ГМ 6-4 ГОСТ 23469.3-79 используется для создания механически прочного и электрически надёжного соединения между двумя медными жилами. Применяется при монтаже и ремонте кабельных линий напряжением до 10 кВ - в распределительных устройствах, на опорах ЛЭП, внутри щитов и кабельных каналах. Подходит для работы с проводниками 5–6 класса гибкости. Не предназначен для соединения алюминиевых или многожильных немедных проводов.

Технические характеристики

• Материал: медь марки М2 - высокой проводимости и пластичности;
• Номинальное сечение: 6 мм2 - максимальное сечение жилы, которую можно безопасно зажать;
• Ряд напряжений: до 10 кВ - допустимый уровень рабочего напряжения сети;
• Тип подключения: ударный - требует применения специального обжимного инструмента;
• Способ монтажа: универсальный - совместим с большинством обжимных клещей для меди;
• Форма жил: круглые - не плоские или шнуровые провода;
• Покрытие: без защиты - поверхность голая, без олова, никеля или других антикоррозийных слоёв;
• Стандарт: ГОСТ 23469.3-79 - обеспечивает соответствие размерным и технологическим нормам.

Совместимость и монтаж

Гильза ГМ 6-4 ГОСТ 23469.3-79 устанавливается исключительно с помощью ударного обжимного инструмента - обычные кусачки или плоскогубцы недопустимы. Обжим выполняют одним или несколькими оттисками в зависимости от модели инструмента. Диаметр внутреннего канала гильзы рассчитан под провода сечением до 6 мм2; использование более толстых жил вызывает риск перегрева и отказа соединения. Для жил 2–3 класса гибкости требуется проверить соответствие по специальным таблицам ГОСТ - они имеют меньший внешний диаметр, чем жилы 5–6 класса, и могут плохо фиксироваться без правильного выбора размера гильзы.

Безопасность и стандарты

Производство гильз ЭРА ГМ 6-4 полностью соответствует ГОСТ 23469.3-79, который регламентирует форму, размеры, химический состав материала и методы испытаний. Отсутствие защитного покрытия делает изделие чувствительным к воздействию влаги и коррозии - поэтому после монтажа место соединения обязательно изолируется термоусадочной трубкой, изоляционной лентой или герметиком. Напряжение до 10 кВ предполагает применение только в закрытых системах или защищённых средах - открытая установка вне корпуса запрещена.

Преимущества

• Высокая электропроводность меди гарантирует минимальные потери энергии в месте соединения;
• Чёткая стандартизация по ГОСТ позволяет заменять гильзу аналогами без изменения технологии монтажа;
• Простая форма и отсутствие покрытия снижают стоимость и обеспечивают быстрый доступ к материалу при необходимости контрольного вскрытия;
• Широкая совместимость с популярными моделями обжимных инструментов.

Ограничения применения

• Не для алюминиевых, сталеалюминиевых или композитных проводов;
• Запрещено использовать без последующей изоляции - голая медь подвержена окислению;
• Не подходят для частых перемещений или вибраций - соединение не является гибким;
• Не предназначена для монтажа в условиях постоянного контакта с водой, маслом или агрессивными веществами;
• Не рекомендуется для жил меньше 2 мм2 - возможна потеря контактного давления при обжиме.

Примеры использования

• Объединение двух участков медного кабеля ВВГнг-Ls 3×6 в распределительном щите;
• Перемычка между выводами автоматического выключателя и кабелем в ящике КРУ 10 кВ;
• Реставрация повреждённого участка кабеля на воздушной линии при помощи ответвительной муфты;
• Соединение жил в конце трассы перед входом в оборудование (например, двигатель или преобразователь).

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - лишняя часть жилы не должна торчать;
• Очистите жилы от оксидов металла мягкой щёткой - грязь снижает качество контакта;
• Выбирайте обжимной инструмент с матрицей, соответствующей типу GМ и сечению 6 мм2 - неверная матрица деформирует гильзу;
• Проверьте плотность обжима: после сжатия гильза должна равномерно сплющиться, без трещин и выпуклостей;
• После монтажа всегда используйте термоусадку с клеевым слоем - она создаёт герметичную изоляцию и препятствует попаданию влаги.
