Гильза медная ГМ 6-4 ГОСТ 23469.3 | UGT11-006-04 IEK

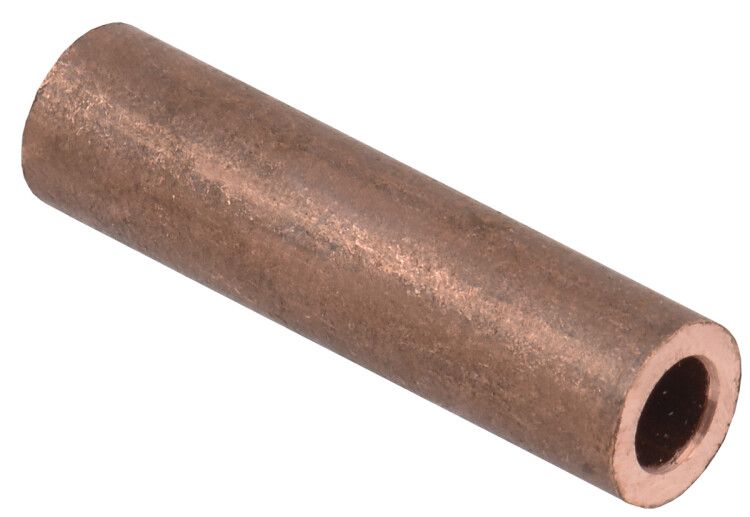

Гильза медная ГМ 6-4 ГОСТ 23469.3 от бренда IEK - это стыковой соединитель из меди для надёжного соединения многожильных проводников сечением 6 мм2 методом опрессовки. Применяется в силовых цепях до 10 кВ, особенно там, где важна долговечность и минимальное переходное сопротивление.

Назначение и область применения

Гильза медная ГМ 6-4 ГОСТ 23469.3 используется для создания прочного электрического соединения между двумя медными многожильными проводниками. Подходит для монтажа в распределительных щитах, на трансформаторных подстанциях, в кабельных линиях и других местах, где требуется надёжное соединение под высоким напряжением. Назначение - передача тока без потерь, с сохранением целостности изоляции и механической устойчивости.

Технические характеристики

• Материал: Электротехническая медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность.
• Поперечное сечение: 6 мм2 - рассчитана на провода именно этого сечения.
• Тип соединения: Стыковой - соединяет два конца провода в одну линию, без ответвлений.
• Напряжение: До 10 000 В - допустимо применение в средневольтных сетях.
• Подходит для многожильных проводников: Да - совместима с гибкими многопроволочными жилами.
• Способ монтажа: Опрессовка - требует специальных клещей или пресса, не предполагает пайки или болтовых соединений.
• Форма: Длинная - увеличенная длина способствует равномерному распределению давления при опрессовке и снижает риск повреждения жил.
• Защитное покрытие: Без покрытия - поверхность голая, не имеет антикоррозийного слоя; требует защиты внешней изоляцией после монтажа.
• Срок службы: 30 лет - при правильном монтаже и условиях эксплуатации.
• Цвет: Медный - визуально отличается от алюминиевых аналогов, что помогает при проверке.

Совместимость и монтаж

Гильза медная ГМ 6-4 ГОСТ 23469.3 совместима только с медными многожильными проводами сечением 6 мм2. Для установки необходим пресс для опрессовки с матрицей, соответствующей размеру гильзы. Убедитесь, что зачищенные концы проводов полностью помещаются внутрь гильзы - не более 5–8 мм свободной жилы сверху. После опрессовки обязательно изолируйте место соединения термоусадочной трубкой или изолентой, так как сама гильза не имеет изоляции.

Безопасность и стандарты

Гильза медная ГМ 6-4 ГОСТ 23469.3 соответствует требованиям ГОСТ 23469.3, который регламентирует параметры медных соединителей для электромонтажа. Соответствие стандарту гарантирует безопасную работу при напряжении до 10 кВ и соблюдение норм по нагреву и механической прочности. Применение в соответствии с ПУЭ и СП 31-110 рекомендовано для всех типов электроустановок.

Преимущества

• Высокая электропроводность меди минимизирует потери энергии и перегрев.
• Длинная форма обеспечивает равномерное сжатие и снижает вероятность разрушения жил при опрессовке.
• Срок службы 30 лет - решение на весь срок эксплуатации объекта.
• Не требует пайки - исключает риск окисления и плохого контакта, характерного для паяных соединений.
• Совместима с широким спектром пресс-клещей, используемых в профессиональной электромонтажной практике.

Ограничения применения

• Не применяется для алюминиевых или комбинированных (медно-алюминиевых) проводов - возможен химический контакт и быстрое разрушение.
• Не предназначен для работы вне закрытых устройств - открытое расположение без изоляции недопустимо из-за риска поражения током и короткого замыкания.
• Не использовать в условиях постоянного воздействия влаги, агрессивных паров или солей - отсутствие защитного покрытия делает её уязвимой к коррозии.
• Запрещено использование с проводами меньшего или большего сечения - это нарушает механическую и электрическую целостность соединения.

Примеры использования

• Соединение фазных проводов в распределительном щите 10 кВ.
• Ремонт повреждённого участка кабеля в подземной трассе (при условии герметизации места соединения).
• Объединение двух кабелей в шкафу управления насосной станции.
• Монтаж заземляющих проводников в трансформаторной подстанции.

Практические советы

• Перед опрессовкой зачистите жилы точно на длину гильзы - слишком длинные жилы выступают и нарушают контакт, слишком короткие - не обеспечивают достаточной площади сцепления.
• Выбирайте пресс с подходящей матрицей: для гильз ГМ 6-4 обычно используют матрицу 6–8 мм.
• Проверьте качество опрессовки: соединение не должно деформироваться при легком усилии руками, а следы от матрицы должны быть равномерными.
• После монтажа всегда изолируйте гильзу - даже если она находится внутри корпуса, это обязательное правило безопасности.
• Храните гильзы в сухом месте - хотя они не имеют покрытия, влага может вызвать поверхностное окисление, затрудняющее опрессовку.
