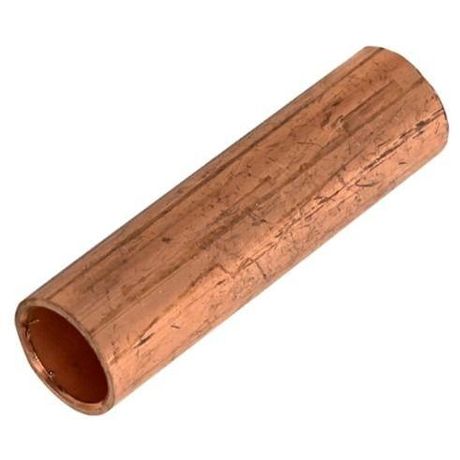

Гильза ЭРА ГМ 120-17 медная ГОСТ 23469.3-79 - Б0062623

Гильза ГМ 120-17 медная ГОСТ 23469.3-79 ЭРА предназначена для надёжного соединения медных жил кабелей и проводов сечением до 150 мм2, особенно в силовых цепях до 10 кВ. Этот тип гильзы соответствует государственному стандарту и широко применяется в энергетике, промышленном оборудовании и распределительных устройствах.

Назначение и область применения

Гильза ГМ 120-17 медная ГОСТ 23469.3-79 ЭРА используется для создания механически прочных и электрически надёжных соединений между одножильными ожильными медными проводниками. Подходит для работы с кабелями напряжением до 10 кВ, включая силовые кабели с изоляцией типа АСЛ, ААШв, ВВГ и аналогичными. Применяется в распределительных пунктах, трансформаторных подстанциях, на участках прокладки кабельных трасс, где требуется высокая долговечность контактов.

Технические характеристики

• Материал: медь марки М2 - обеспечивает высокую электропроводность и устойчивость к окислению;
• Номинальное сечение: 120 мм2 - оптимальна для жил с площадью поперечного сечения от 95 до 150 мм2;
• Тип подключения: ударный - требует применения специального обжимного инструмента с матрицей для формирования плотного соединения;
• Способ монтажа: универсальный - совместим с различными типами обжимных клещей, подходящих под стандарт ГОСТ;
• Форма жил: круглые - предназначена исключительно для круглых многопроволочных или однопроволочных медных жил;
• Защитное покрытие: отсутствует - поверхность голой меди; требует защиты от внешней среды после установки (например, термоусадочным кожухом или герметизацией);
• Ряд напряжений: 35 кВ - указывает на максимальную рабочую нагрузку материала, однако применение допускается лишь до 10 кВ согласно нормированию эксплуатационных условий.

Совместимость и монтаж

Гильза ГМ 120-17 медная ГОСТ 23469.3-79 ЭРА совместима с проводами 5-го и 6-го классов гибкости (по ГОСТ 22483). Для жил 2-го и 3-го классов гибкости следует сверяться с таблицей соответствия размеров гильз - использование неверного размера снижает качество соединения.

Обязательно используйте профессиональный обжимной инструмент с правильно подобранной матрицей. Обжим выполняют одним движением - двукратное давление вызывает деформацию металла и риск повреждения внутренних жил. После обжима проверьте целостность соединения: контакт должен быть плотным, без зазоров и видимых трещин.

Безопасность и стандарты

Производство гильзы соответствует требованиям ГОСТ 23469.3-79 - государственного стандарта на силовые соединители для кабельных систем. Это гарантирует соответствие механической прочности, электросопротивления и температурной стойкости. Напряжение до 35 кВ указано как предел материалов, но эксплуатация ограничена 10 кВ - соблюдение этого условия обязательно для безопасности.

Преимущества

• Высокая электропроводность благодаря материалу - медь М2 минимизирует потери мощности;
• Стандартизованные размеры обеспечивают взаимозаменяемость с другими изделиями по ГОСТ;
• Простота монтажа при использовании правильного инструмента - позволяет выполнять работу быстро даже в условиях ограниченного доступа;
• Устойчивость к перегрузкам за счёт равномерного распределения тока через цельную медную трубку.

Ограничения применения

• Не алюминиевые жили - возможен электрохимический эффект и быстрый выход из строя;
• Не предназначен для использования вне закрытых устройств без дополнительной защиты - открытая медь подвержена окислению;
• Запрещено применять с жилами меньшего сечения (<95 мм2) - увеличивается вероятность выдавливания металла и плохого контакта;
• Не рекомендуется для мобильных или вибрационных объектов без фиксации корпуса - возможно ослабление соединения;
• Не заменяет ответвительные муфты или переходники - функционально ограничена только прямым соединением двух жил.

Примеры использования

• Соединение жил кабеля ААШв 3×120 мм2 при ремонте воздушной ЛЭП;
• Объединение выводов трансформатора с шиной распределительного щита;
• Монтаж ответвлений в кабельной канализации при модернизации сети;
• Сборка силовой цепи на промышленном конвейере с медными кабелями 120–150 мм2.

Практические советы

• Перед обжимом зачистите жилы точно на длину гильзы - лишняя часть не должна торчать внутри;
• Проверяйте инструмент перед работой: матрица должна полностью совпадать с профилем гильзы ГМ 120-17;
• После монтажа обработайте место соединения антикоррозийной смазкой и/или поместите в термоусадочную трубку - продлевает срок службы;
• Не экономьте на инструменте: некачественный обжим создаёт точку нагрева, которая рано или поздно приведёт к отказу;
• Храните гильзу в сухом месте - влага способствует образованию оксидной плёнки, затрудняющей контакт.
