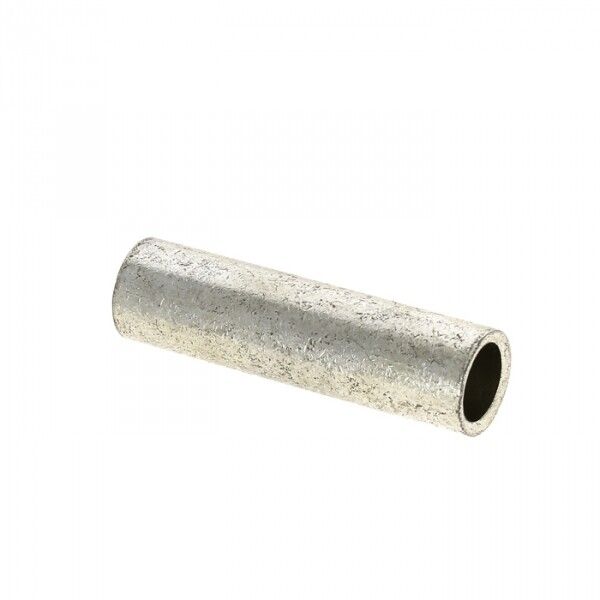

Гильза соединительная медная луженая GTY-120-17 (ГМЛ) EKF PROxima |

Гильза соединительная медная луженая (ГМЛ) от EKF серии PROxima (арт. gty-120-17) предназначена для надёжного соединения медных жил кабелей методом опрессовки. Лужёное покрытие обеспечивает устойчивость к окислению, что особенно важно в условиях повышенной влажности или длительной нагрузки.

Назначение и область применения

Гильза ГМЛ используется исключительно для создания постоянных соединений между медными проводниками с помощью опрессовки. Подходит для силовых кабелей и шинных систем с номинальным напряжением до 35 кВ. Применяется в распределительных устройствах, трансформаторных подстанциях, на промышленном оборудовании и в энергообъектах, где требуется высокая механическая прочность и долговечность контакта.

Технические характеристики

• Материал: медь - обеспечивает хорошую электропроводность и термостойкость;
• Покрытие: лужённое (олово-висмутовое) - препятствует окислению меди и снижает контактное сопротивление;
• Номинальное сечение: 120 мм2 - рассчитана на проводники такого же сечения;
• Номинальный ток: 300 А - допустимая нагрузка при нормальных условиях эксплуатации;
• Номинальное напряжение: 35 кВ - соответствует требованиям среднего класса напряжения;
• Длина: длинная форма - увеличивает площадь контакта и равномерность давления при опрессовке;
• Наружный диаметр: 19 мм - важен для выбора матриц пресс-клещей;
• Внутренний диаметр: 16 мм - точно соответствует диаметру медной жилы сечением 120 мм2;
• Цвет: серый - визуально отличаема от других типов гильз;
• Исполнение: прямое - одностороннее соединение двух проводников;
• Количество ответвлений: одно - не предназначен для тройников или разветвлений;
• Срок гарантии: 60 месяцев - подтверждает качество материала и технологии производства.

Совместимость и монтаж

Гильза GML совместима только с медными жилами. Для установки необходимо использовать пресс-клещи с подходящими матрицами, соответствующими внешнему диаметру 19 мм. Перед опрессовкой рекомендуется удалить изоляцию с провода на длину, полностью соответствующую длине гильзы - не меньше и не больше. Убедитесь, что жила плотно вошла внутрь - зазора быть не должно. Гильза ГМЛ также совместима с проводами, имеющими лаковую изоляцию - её можно не снимать перед опрессовкой, так как процесс деформирует и пробивает этот слой.

Безопасность и стандарты

Произведено в соответствии с требованиями к качеству соединителей для электроустановок. Лужёное покрытие снижает риск возгорания из-за перегрева контактов. Соответствие заявленному напряжению 35 кВ позволяет применять изделие в сетях выше 1 кВ, однако использование вне этих границ запрещено. Наличие защиты от окисления повышает безопасность при работе в помещениях с колебаниями температуры и влажности.

Преимущества

• Устраняет химическую реакцию между медью провода и металлом гильзы благодаря лужению - продлевает срок службы соединения;
• Высокая теплопроводность меди + защитное покрытие = минимальное нагревание даже при максимальной нагрузке;
• Не требует пайки - экономит время и исключает риск некачественного соединения при ручной пайке;
• Стандартная форма и размеры обеспечивают универсальную совместимость с большинством пресс-инструментов;
• Работает с лакированной изоляцией - не нужна дополнительная подготовка жилы.

Ограничения применения

• Не применяется для алюминиевых или многожильных проводов с другими металлами - возможен эффект гальванической коррозии;
• Запрещено использовать при напряжении свыше 35 кВ - не предусмотрены усиленные изоляционные свойства;
• Не является герметичным устройством - не следует применять в условиях постоянного погружения в жидкости или открытых участках без дополнительной защиты;
• Не подходит для частых демонтажей - после опрессовки соединение считается постоянным;
• Не заменяет муфты или переходники - предназначена только для прямого удлинения одного провода через другой.

Примеры использования

• Соединение медных жил кабеля КВВГ 3×120 внутри распределительного щита;
• Обеспечение надёжного контакта между выводами трансформатора и сборными шинами;
• Удлинение фазного провода на цепях питания насосов или компрессоров на заводе;
• Переход от старого к новому кабельному маршруту без изменения сечения.

Практические советы

• Выбирайте пресс-матрицу именно под диаметр 19 мм - слишком маленький или большой инструмент испортит форму гильзы и нарушит контакт;
• Проверьте глубину входа жилы в гильзу - она должна войти почти до самого конца; недостаточное погружение вызывает плохой контакт,
• После опрессовки осмотрите место соединения: не должно быть трещин, выдавливания металла или следов перегрева;
• На объектах с высокой влажностью дополнительно заключайте соединение в термоусадочные трубки - хотя гильза защищена от окисления, окружающая среда может повредить изоляцию;
• Храните гильзы в сухом месте - хоть они лужёные, длительное воздействие влаги может повлиять на качество покрытия.
