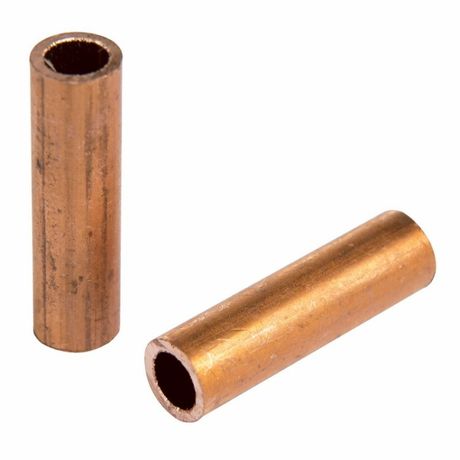

Гильза кабельная ГМ 25-8 (уп.5шт) Rexant 07-5356-1 MEET

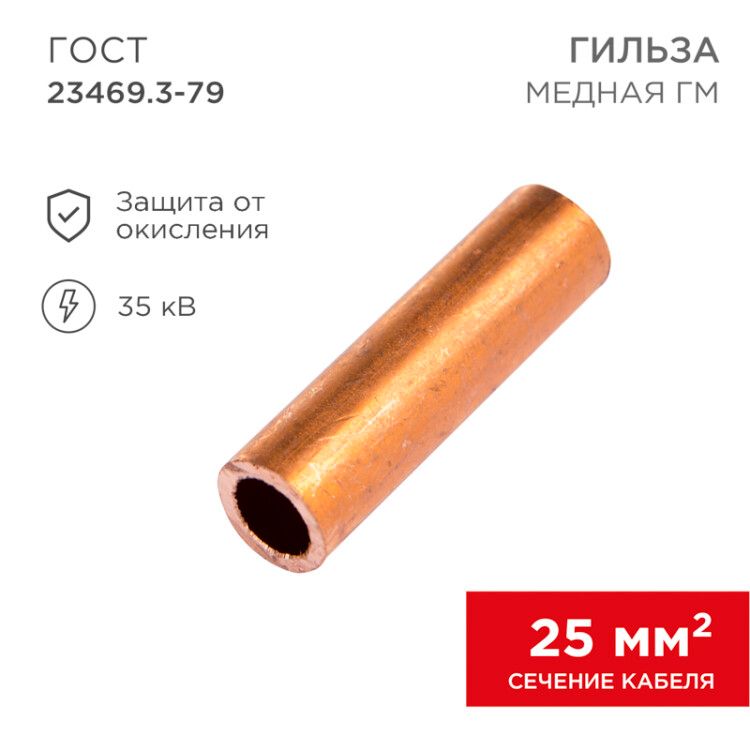

Гильза кабельная медная ГМ 25-8 (25 мм² - Ø 8 мм) — это стыковой соединитель из меди, предназначенный для надёжного соединения медных жил кабелей и проводов методом опрессовки. Бренд Rexant предлагает эту модель в упаковке по 5 штук (артикулы 07-5356-1 и etm07-5356-1), чтобы обеспечить удобство закупки для профессиональных монтажников.

Назначение и область применения

Гильза кабельная медная ГМ 25-8 применяется для создания прочных и долговечных соединений между двумя медными жилами кабеля или провода. Подходит для работы в распределительных устройствах, на подстанциях, в силовых щитах и других местах, где требуется надёжное электрическое соединение. Используется в системах до 35 кВ, включая промышленные установки, энергообъекты и объекты ЖКХ.

Технические характеристики

• Материал: медь марки М2 — обеспечивает высокую электропроводность и термическую стабильность;
• Номинальное сечение: 25 мм² — соответствует жилам кабелей такого же сечения;
• Номинальный ток: 100 А — допустимая нагрузка при нормальных условиях эксплуатации;
• Рабочее напряжение: до 35 кВ — рассчитана на средневольтовые сети;
• Внутренний диаметр: 8 мм — позволяет свободно проходить через две жилы сечением 25 мм² каждая;
• Форма: длинная — увеличивает площадь контакта при опрессовке, снижает риск перегрева;
• Тип соединения: стыковый — предназначен для соединения двух концов проводника в одну линию;
• Покрытие: без покрытия — требует защиты после монтажа (например, термоусадкой или изолирующей лентой);
• Количество ответвлений: 0 — не является тройником или ответвителем;
• Стандарт: ГОСТ 23469.3-79 — соответствие государственному регламенту качества.

Совместимость и монтаж

Гильза ГМ 25-8 совместима с любыми медными проводниками сечением 25 мм². Для монтажа необходима специальная опрессовывающая матрица — подходящий инструмент должен иметь форму, соответствующую форме гильзы (длинная форма требует удлинённой матрицы). После опрессовки рекомендуется дополнительно заизолировать место соединения термоусадочной трубкой или изоляционной лентой. Убедитесь, что жилы полностью вошли в гильзу — зазоры снижают надёжность соединения.

Безопасность и стандарты

Произведена согласно ГОСТ 23469.3-79, который гарантирует механическую прочность и электрическую безопасность. Напряжение до 35 кВ позволяет использовать изделие в сетях повышенной опасности, однако работа должна выполняться только квалифицированными специалистами с соблюдением правил безопасности при работе с высоким напряжением.

Преимущества

• Высокая электропроводность благодаря использованию меди марки М2 — минимальные потери энергии;
• Длинная форма обеспечивает равномерное распределение давления при опрессовке — меньше риска повреждения жилы;
• Стандартное исполнение — совместима с большинством существующих инструментов для опрессовки;
• Упаковка по 5 штук — экономична для командной работы и минимизирует расходы на доставку.

Ограничения применения

• Не предназначена для алюминиевых или комбинированных жил — использование с другими металлами вызывает электрохимическую коррозию;
• Не имеет собственной изоляции — обязательно требует внешней защиты после монтажа;
• Не подходит для частых изгибов или подвижных участков — предназначена для стационарных соединений;
• Не рекомендовано применение вне помещений без дополнительной герметизации — открытое расположение без защиты может привести к окислению контакта.

Примеры использования

• Соединение медных жил кабеля КГ 3×25 при ремонте кранового оборудования;
• Обустройство перехода между двумя секциями силового кабеля на подстанции 10/35 кВ;
• Замена поврежденного участка кабеля в цепи питания насосной станции;
• Монтаж соединений в распределительном щите промышленного предприятия.

Практические советы

• Перед опрессовкой зачистите жилы на длину, равную половине длины гильзы — слишком малая зачистка снижает контакт, слишком большая — создаёт риск выскальзывания;
• Выбирайте матрицу, которая точно соответствует форме гильзы — некорректная форма приведёт к плохому обжиму;
• Проверьте усилие пресса — недостаточное давление вызывает слабый контакт, избыточное — деформацию металла;
• После монтажа проверьте соединение на нагрев — при нагрузке 100 А температура не должна превышать +70 °C;
• Храните гильзы в сухом месте — даже без покрытия медь не окисляется быстро, но влажность снижает качество опрессовки.
