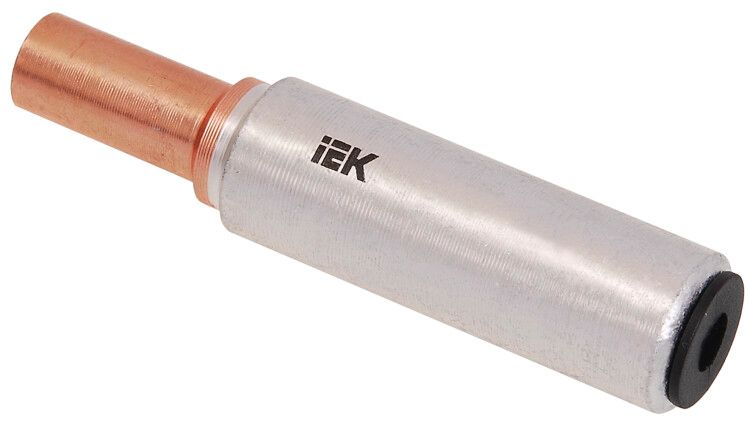

Гильза соединительная ГМА-35/50 медн./алюм. IEK UGTL10-035-08

Гильза ГМА-35/50 медно-алюминиевая соединительная от IEK (ИЭК), артикул ugtl10-035-08, предназначена для надёжного соединения медного и алюминиевого проводников сечением 35–50 мм2. Применяется в силовых кабельных сетях до 10 кВ, где требуется переход между разными металлами без потерь проводимости.

Назначение и область применения

Гильза ГМА-35/50 медно-алюминиевая соединительная используется для создания электрического контакта между медным и алюминиевым кабелями. Подходит для монтажа в распределительных устройствах, трансформаторных подстанциях, на опорах ЛЭП и внутри кабельных трасс. Назначена для работы в системах до 10 кВ, где важна долговечность и устойчивость соединения к окислению.

Технические характеристики

• Сечение проводников: 35–50 мм2 - подходит для средних и крупных кабелей, используемых в промышленных и энергетических объектах
• Материал: алюминий с медной вставкой - обеспечивает совместимость двух металлов без электрохимической коррозии
• Наружный диаметр: 12,5 мм - позволяет легко помещать гильзу в клеммы и изоляционные трубки
• Внутренний диаметр: 9,3 мм - соответствует суммарному сечению жил 35–50 мм2
• Способ монтажа: опрессовка - требует специального пресс-клещей, не допускает пайки или скрутки
• Форма сечения: многопроволочные жилы круглые или секторные - совместима с большинством типов кабелей
• Цвет: серый - визуально отличается от других типов гильз, снижает риск ошибки при монтаже
• Срок службы: 5 лет - указан минимальный срок при соблюдении условий эксплуатации; реальный срок зависит от нагрузки и окружающей среды

Совместимость и монтаж

Гильза ГМА-35/50 медно-алюминиевая соединительная совместима с кабелями типа АВВГ, АВБбШв, ВВГ, ВБбШв, если их сечение попадает в диапазон 35–50 мм2. Монтаж выполняется исключительно методом опрессовки с использованием матриц, подходящих по размеру (диаметр 12,5 мм). На стороне алюминиевой части имеется защитный колпачок - его нельзя снимать до момента ввода жилы. После опрессовки рекомендуется изолировать место соединения термоусаживающейся трубкой или изолентой.

Безопасность и стандарты

Гильза ГМА-35/50 медно-алюбиниевая соединительная соответствует требованиям ГОСТ 7386 и ТУ 16-705.431-2004. Произведена в соответствии с нормами безопасности для высоковольтных установок. Сертифицирована для применения в сетях до 10 кВ. Колпачок на алюминиевой стороне предотвращает образование оксидной плёнки - основную причину перегрева в местах соединения меди и алюминия.

Преимущества

• Защитный колпачок на алюминиевой стороне продлевает срок службы соединения, препятствуя окислению
• Однородная структура материала минимизирует контактное сопротивление
• Стандартный внешний диаметр 12,5 мм обеспечивает удобство изоляции и фиксации
• Произведена компанией IEK (ИЭК) - известный производитель с контролируемым качеством комплектующих

Ограничения применения

• Не применяется для соединений ниже 35 мм2 или выше 50 мм2 - использование вне диапазона вызывает перегрев и выход из строя
• Запрещено использовать без опрессовки - скручивание, пайка или зажимы недопустимы
• Не предназначен для постоянного погружения в воду или агрессивные среды - хотя IP-класс не указан, материал не рассчитан на открытую влажную среду без защиты
• Срок службы 5 лет - это гарантийный период; в условиях повышенных температур или циклических нагрузок срок может сократиться

Примеры использования

• Подключение алюминиевого кабеля от воздушной линии к медному входному кабелю в распределительном щите
• Соединение медного вывода трансформатора с алюминиевым кабелем 50 мм2
• Ремонт повреждённого участка кабеля в кабельной канализации, где одна часть - медь, другая - алюминий

Практические советы

• Перед монтажом проверьте сечение жил - точное соответствие 35–50 мм2 критично для плотной опрессовки
• Не снимайте защитный колпачок заранее - он сохраняет антиоксидантное покрытие до момента введения жилы
• Используйте пресс-клещи с матрицей, помеченной для гильз 12,5 мм - некорректный инструмент деформирует гильзу
• После опрессовки осмотрите шов: он должен быть равномерным, без трещин и выступов
• Гильза ГМА-35/50 медно-алюминиевая соединительная - артикул ugtl10-035-08 - хранится в сухом месте, без доступа влаги
