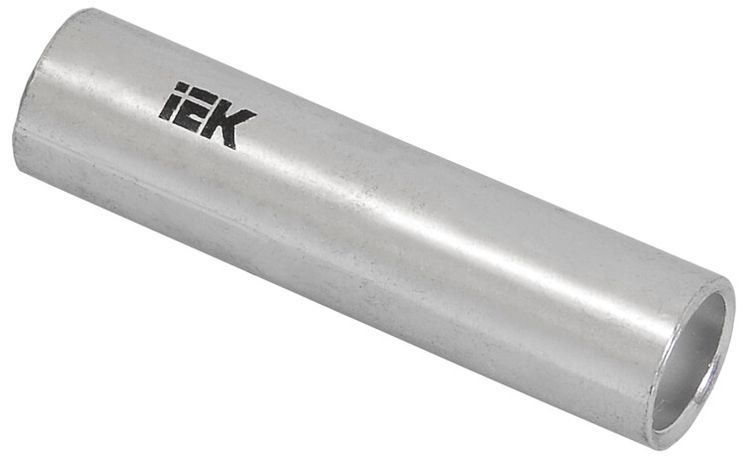

Гильза соединительная ГМЛ-300 луженая медн. IEK UGTY10-300-24

Гильза медная луженая соединительная ГМЛ-300 от IEK - это стыковой соединитель из меди с лужёным покрытием, рассчитанный на сечение 300 мм2 и напряжение до 10 кВ. Подходит для надёжного соединения одножильных и многожильных проводников из меди или алюминия в силовых цепях. Артикул ugty10-300-24 соответствует стандартному исполнению.

Назначение и область применения

Гильза медная луженая соединительная ГМЛ-300 используется для создания прочных и долговечных стыковых соединений между проводниками. Применяется в распределительных устройствах, трансформаторных подстанциях, кабельных линиях высокого напряжения и других объектах энергетической инфраструктуры. Подходит для соединений типа медь–медь, алюминий–алюминий и медь–алюминий при равном сечении с каждой стороны.

Технические характеристики

• Номинальное поперечное сечение: 300 мм2 - позволяет пропускать большие токи без перегрева;
• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность;
• Защитное покрытие: лужёное - предотвращает окисление поверхности, улучшает контакт при опрессовке и продлевает срок службы;
• Уровень напряжения: 10 кВ - предназначен для работы в сетях среднего напряжения;
• Форма гильзы: длинная - увеличивает площадь контакта, снижает плотность тока и повышает механическую прочность соединения;
• Наружный диаметр: 30 мм - важен для выбора подходящих клещей и изоляционных колец;
• Внутренний диаметр: 24 мм - соответствует суммарному сечению двух проводников по 300 мм2 каждый;
• Способ монтажа: опрессовка - требует специального инструмента, обеспечивающего герметичное соединение;
• Подходит для многожильных проводников: да - совместима с гибкими жилами;
• Цвет: серый - визуально отличается от других типов гильз;
• Срок службы: 5 лет - указан производителем при соблюдении условий эксплуатации;
• Исполнение: стандартное - без дополнительной защиты или усиления.

Совместимость и монтаж

Гильза медная луженая соединительная ГМЛ-300 совместима только с проводниками сечением 300 мм2. Для монтажа требуется hydraulic press с матрицей, соответствующей диаметру 30 мм и форме длинной гильзы. Перед опрессовкой необходимо зачистить изоляцию на длине, достаточной для полного входа провода внутрь гильзы - минимум 80–90 мм. Обязательно использовать смазку для опрессовки (например, технический вазелин) на контактных поверхностях. После опрессовки проверьте качество соединения: отсутствие трещин, равномерная деформация, плотное прилегание проводника к стенкам гильзы.

Безопасность и стандарты

Гильза медная луженая соединительная ГМЛ-300 соответствует требованиям ГОСТ Р 50571.5.52 и другим нормативам для соединителей высоковольтных систем. Лужёное покрытие снижает риск электрохимической коррозии при соединении меди и алюминия. Однако использование вне допущенного класса напряжения (более 10 кВ) запрещено - это создаёт риск пробоя изоляции и аварии.

Преимущества

• Высокая электропроводность меди гарантирует минимальные потери мощности;
• Лужёное покрытие защищает от окисления даже во влажной среде;
• Длинная форма обеспечивает более равномерное распределение тока и лучшую механическую устойчивость;
• Совместимость с алюминием расширяет возможности ремонта и модернизации старых линий;
• Стандартное исполнение обеспечивает универсальную заменяемость в существующих проектах.

Ограничения применения

• Не применяется для соединений с разными сечениями проводников - только при равном 300 мм2 с обеих сторон;
• Не предназначена для использования в условиях постоянного погружения в воду - хотя лужённое покрытие защищает от влаги, сама гильза не имеет IP-защиты;
• Не рекомендуется применять в местах с частыми вибрациями без дополнительной фиксации - возможна усталостная деформация;
• Срок службы 5 лет ограничен условиями эксплуатации; при температуре выше +70C или повышенной влажности реальный срок может быть меньше;
• Не подходит для автоматических систем - требует ручной опрессовки и контроля качества.

Примеры использования

• Соединение кабелей 3×300 мм2 в КРУ 10 кВ на подстанции;
• Замена повреждённого участка силового кабеля в тоннеле метрополитена;
• Объединение двух алюминиевых кабелей в воздушной линии при реконструкции;
• Подключение ответвлений от главной шины в распределительном устройстве.

Практические советы

• Перед установкой всегда проверяйте соответствие сечения провода и гильзы - неверный выбор приведёт к плохому контакту или перегреву;
• Используйте только те пресс-клещи, которые официально рекомендованы производителем для гильз ГМЛ-300;
• При работе с алюминием обязательно используйте антиоксидантную пасту перед вставкой в гильзу - это исключит образование оксидной плёнки;
• После монтажа проведите термографический осмотр - нагрев в месте соединения указывает на недостаточное качество опрессовки;
• Храните гильзы в сухом помещении - длительное воздействие влаги может вызвать локальное окисление даже лужёной поверхности.
