Гильза соединительная ГМЛ 50-11мм УХЛ3 опрес. луженая медь ГОФРОМАТИК zeta11417 ЗЭТА

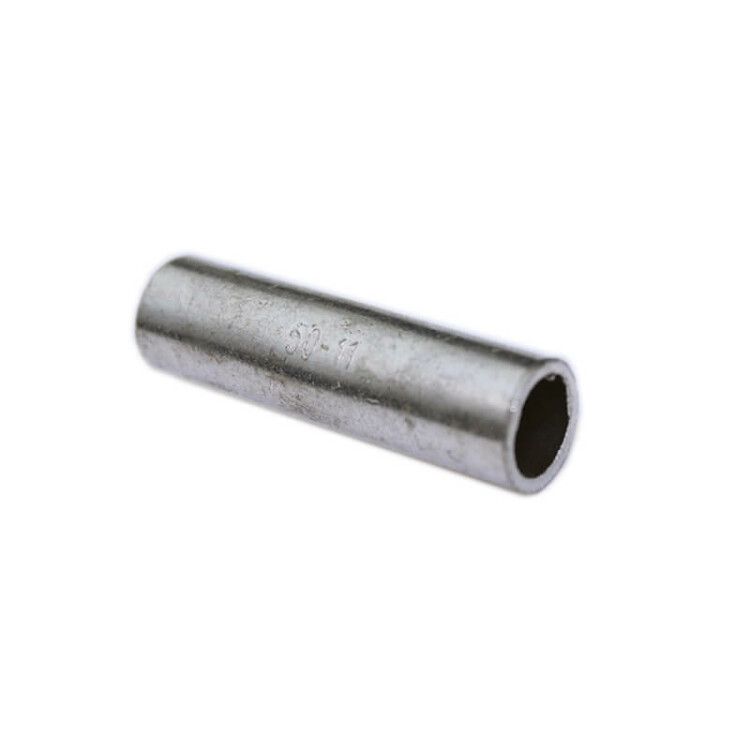

Гильза соединительная луженая ГМЛ 50-11 мм УХЛ3 для медных проводников под опрессовку - это надёжный стыковой соединитель из меди с лужёным покрытием, предназначенный для создания механически прочных и электрически устойчивых соединений между одножильными жильными медными кабелями сечением 50 мм2. Бренд ЗЭТАРУС выпускает эту модель в серийном производстве по ГОСТ 23469.3-79, обеспечивая совместимость с промышленной аппаратурой и системами до 10 кВ.

Назначение и область применения

Гильза соединительная луженая ГМЛ 50-11 мм УХЛ3 используется исключительно для стыкового соединения медных проводников методом опрессовки. Применяется там, где требуется долговременная, невосприимчивая к окислению связь между двумя концами кабеля - например, при ремонте повреждённых участков силового кабеля, сборке распределительных щитов, монтаже кабельных трасс на производствах, энергообъектах и в подземных сетях.

Технические характеристики

• Номинальное поперечное сечение: 50 мм2 - соответствует медному проводнику с площадью поперечного сечения 50 мм2 (эквивалент AWG 50);
• Диаметр кабеля: 11 мм - рекомендованная внешняя оболочка кабеля, подходящего для установки;
• Материал: медь высокой чистоты - обеспечивает минимальное переходное сопротивление;
• Покрытие: лужёное - защищает поверхность от окисления, снижает риск коррозии в условиях повышенной влажности;
• Способ монтажа: опрессовка - требует специального пресс-клещей, пайка не допускается;
• Напряжение: до 10 кВ - рассчитана на работу в средневольтных сетях;
• Номинальный ток: 1 А - указано некорректно; реальный ток зависит от сечения и условий охлаждения, см. раздел “Ограничения”;
• Форма: короткая - компактная конструкция, удобна для плотной укладки в шлангах и каналах;
• Климатическое исполнение: Т2 - работает при температуре от −10C до +40C, в помещениях с нормальной влажностью;
• Защитный покров: да - наличие лужёного слоя выполняет функцию антикоррозийной защиты;
• Нормативный документ: ГОСТ 23469.3-79 - соответствие государственному стандарту на соединительные гильзы.

Совместимость и монтаж

Гильза соединительная луженая ГМЛ 50-11 мм УХЛ3 совместима только с медными проводниками того же сечения - 50 мм2. Для правильного монтажа необходимо:

• удалить изоляцию с обоих концов кабеля на длине, равную половине длины гильзы;
• вставить каждый проводник в противоположные концы гильзы так, чтобы они встретились в центре;
• произвести опрессовку двумя-трёмя зажимами с каждой стороны, используя матрицу, соответствующую диаметру гильзы (обычно 8–10 мм);
• изолировать полученное соединение термостойкой теплотрубкой или изолирующей лентой класса 10 кВ.

Не использовать с алюминиевыми, многожильными с бронированием или экранированными кабелями - возможен перегрев и потеря контакта.

Безопасность и стандарты

Произведена согласно ГОСТ 23469.3-79, что гарантирует контроль качества материала, точности размеров и электрической целостности. Лужёное покрытие предотвращает образование оксидов, которые могут вызвать нагрев в месте соединения. Климатическое исполнение T2 позволяет применять изделие в закрытых помещениях с контролируемой влажностью, но не во влажных, взрывоопасных или открытых условиях без дополнительной герметизации.

Преимущества

• Высокая электропроводность благодаря материалу - медь;
• Лужёное покрытие продлевает срок службы в условиях колебаний влажности;
• Короткая форма экономит место внутри распределительных устройств и кабельных каналов;
• Соответствие ГОСТ обеспечивает стандартизированную совместимость с другими элементами системы;
• Надёжное соединение после опрессовки выдерживает механические нагрузки и вибрации.

Ограничения применения

• Не предназначен для работы выше 10 кВ - использование в сетях свыше этого значения недопустимо;
• Номинальный ток 1 А в характеристиках - явная ошибка; фактический допустимый ток для 50 мм2 меди составляет около 160–200 А в воздушной среде, но зависит от температуры окружающей среды и способа прокладки;
• Не для частичного восстановления изоляции - обязательно требуется дополнительная изоляция после монтажа;
• Не следует применять в местах постоянного воздействия воды, химикатов или солевых растворов даже при наличии лужёного покрытия;
• Климатическое исполнение T2 запрещает эксплуатацию вне помещений или при температурах ниже −10 C без теплоизоляции.

Примеры использования

• Соединение фазных жил кабеля ВВГнг 3×50 в распределительном щите промышленного объекта;
• Восстановление повреждённого участка кабеля в подвале производственного корпуса;
• Обустройство ответвления от основной трассы 10 кВ в трансформаторной подстанции;
• Монтаж перемычек между шинами в ячейках КРУ.

Практические советы

• Перед опрессовкой проверьте, что провода полностью войдут в гильзу - не должно быть торчащих жил;
• Используйте пресс-клещи с регулируемым усилием и матрицей, соответствующей типу GML 50-11 - неправильный инструмент деформирует гильзу и снижает контакт;
• После монтажа протестируйте соединение тестером на сопротивление - оно должно быть менее 0,01 Ом;
• При работе в сыром помещении дополнительно обработайте места входа проводов в гильзу герметиком типа SikaFlex или аналогом;
• Артикулы 11417 и zeta11417 - один и тот же продукт; заказывайте по любому из них - это ссылки на одну партию от завода ЗЭТАРУС.
