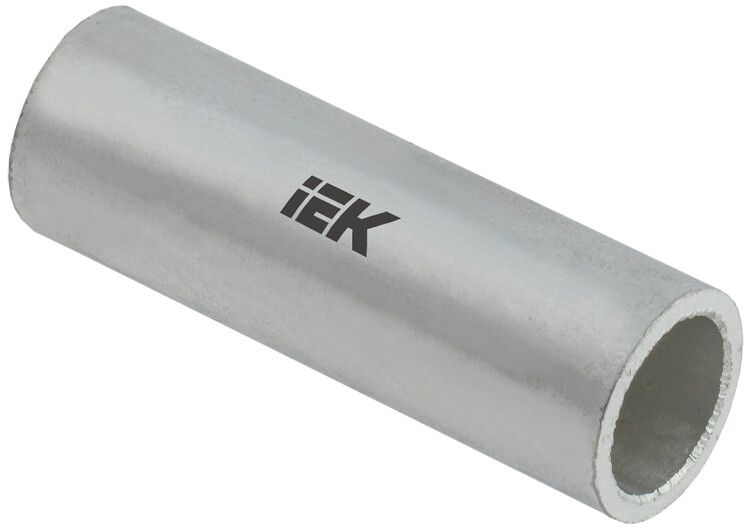

Гильза медная луженая ГМЛ 185-21 ГОСТ 23469.3 | UGTY11-185-21 IEK

Гильза медная луженая ГМЛ 185-21 ГОСТ 23469.3 от бренда IEK - это надёжный стыковой соединитель для медных и алюминиевых жил сечением 185 мм2, рассчитанный на напряжение до 10 кВ. Применяется в силовых цепях, где требуется долговременная и безопасная передача тока. Артикул ugty11-185-21 соответствует сертифицированному исполнению по ГОСТ.

Назначение и область применения

Гильза медная луженая ГМЛ 185-21 ГОСТ 23469.3 используется для создания прочного и электрически надёжного соединения между двумя одножильными или многожильными проводниками. Подходит для монтажа в распределительных устройствах, кабельных ответвлениях, подстанциях и других объектах высоковольтной сети до 10 кВ. Особенно эффективна там, где важна устойчивость к окислению и длительная эксплуатация без обслуживания.

Технические характеристики

• Материал: Электротехническая медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность.
• Поперечное сечение: 185 мм2 - подходит для мощных кабелей и шин.
• Покрытие: Лужёное (олово-висмут) - защищает поверхность от окисления, снижает контактное сопротивление, предотвращает коррозию даже во влажной среде.
• Тип соединения: Стыковой - соединяет два конца провода в одну линию без перегиба.
• Способ монтажа: Опрессовка - требует специальных клещей, создаёт механически прочное и герметичное соединение.
• Форма: Длинная - позволяет равномерно распределить давление при опрессовке, повышает надёжность контакта.
• Напряжение: До 10 000 В - класс защиты для средних и высоких напряжений.
• Срок службы: 30 лет - при соблюдении условий монтажа и эксплуатации.
• Цвет: Серый - результат лужения, не влияет на работу, но отличает изделие от немедных аналогов.
• Подходит для многожильных проводников: Да - совместима с гибкими кабелями и многопроволочными жилами.

Совместимость и монтаж

Гильза ГМЛ 185-21 ГОСТ 23469.3 совместима с медными и алюминиевыми жилами того же сечения (185 мм2). Для монтажа необходимы пресс-клещи с матрицей, подходящей по форме и размеру для длинной гильзы. Убедитесь, что глубина зажима соответствует длине гильзы - недостаточное или избыточное давление снижают надёжность соединения. Перед опрессовкой зачистите жилы на длину, равную половине длины гильзы, чтобы исключить выступание металла. После опрессовки проверьте качество соединения: не должно быть трещин, смещения или видимых деформаций.

Безопасность и стандарты

Гильза медная луженая ГМЛ 185-21 ГОСТ 23469.3 соответствует требованиям ГОСТ 23469.3, регламентирующим параметры медных соединителей для силовых кабелей. Произведена из материалов, соответствующих нормам безопасности для работы под напряжением до 10 кВ. Лужёное покрытие снижает риск возникновения точечного нагрева и искрения при больших нагрузках.

Преимущества

• Высокая электропроводность благодаря чистой меди - минимальные потери энергии.
• Защита от коррозии за счёт лужения - продлевает срок службы в условиях повышенной влажности или агрессивной среды.
• Удобство монтажа - один тип гильзы подходит и для медных, и для алюминиевых жил.
• Долговечность - гарантированный срок службы 30 лет при правильном монтаже.
• Стандартизированная форма - совместима с промышленными пресс-клещами и контрольными инструментами.

Ограничения применения

• Не применяется для соединений сечением менее 185 мм2 - возможен перегрев и потеря механической прочности.
• Не предназначен для использования в качестве ответвительной гильзы - только для стыковки двух концов.
• Требует обязательной опрессовки; скручивание или пайка не допускаются - это нарушает гарантию и стандарт.
• Не рекомендуется для внешней установки без дополнительной изоляции - хотя лужение защищает от коррозии, сама гильза не является изолированным элементом.

Примеры использования

• Соединение кабелей 10 кВ в кабельных колодцах подземных сетей.
• Объединение фазных жил в распределительных щитах промышленных предприятий.
• Ремонт повреждённых участков кабельной линии на трансформаторных подстанциях.
• Монтаж заземляющих контуров с использованием медных шин большого сечения.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения жилы и гильзы - даже небольшое отклонение ведёт к перегреву.
• Используйте только те пресс-клещи, которые указаны производителем для гильз типа ГМЛ с длинной формой.
• После опрессовки обработайте место соединения термоусадочной трубкой или изолирующей лентой - это повысит уровень защиты от влаги и механических воздействий.
• Храните гильзу в сухом месте - хотя она лужёная, длительное воздействие влаги может вызвать помутнение покрытия, что не влияет на работоспособность, но затрудняет визуальный осмотр.
• Артикул ugty11-185-21 - единственный номер для заказа этой модели в каталоге IEK. Не путайте с другими гильзами ГМЛ меньшего сечения.
