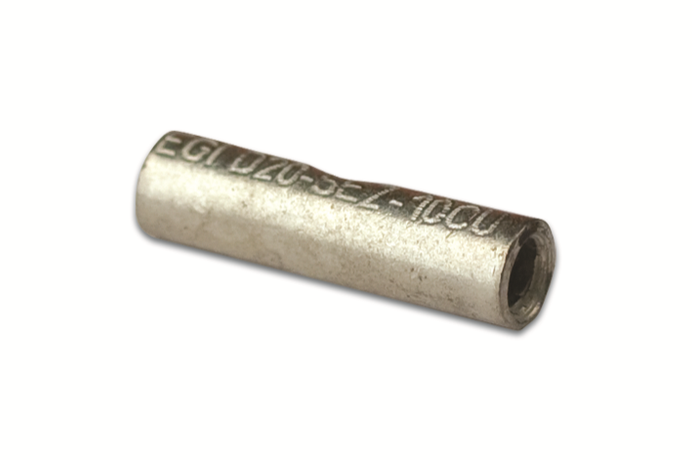

Гильза медная луженная для жилы 630кв.мм (ГМЛ) | 2T720 DKC ДКС

Гильза медная луженная для жилы 630 кв.мм (ГМЛ, ГМЛ-DKC) от бренда DKC - это стыковой соединитель для надёжного соединения медных жил кабелей сечением до 630 мм2, рассчитанный на работу в сетях до 10 кВ. Применяется в распределительных устройствах, трансформаторных подстанциях и на силовых участках кабельных трасс.

Назначение и область применения

Гильза медная луженная для жилы 630 кв.мм (ГМЛ, ГМЛ-DKC) используется для создания прочного и электрически надёжного соединения между двумя медными жилами кабеля - сплошными или многожильными. Подходит для монтажа в закрытых распределительных устройствах, на подстанциях, в кабельных камерах и других местах, где требуется высокая долговечность контакта. Обеспечивает передачу больших токов без перегрева благодаря большому сечению и качественному материалу.

Технические характеристики

• Материал: медь М1 (99,9% чистоты) - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность.
• Покрытие: лужение - защищает поверхность от окисления, продлевает срок службы и улучшает контакт при опрессовке.
• Поперечное сечение: 630 мм2 - рассчитана на максимальные нагрузки в средневольтных сетях.
• Уровень напряжения: до 10 кВ - соответствует требованиям для распределительных систем 6–10 кВ.
• Тип проводника: совместима со сплошными и многожильными медными жилами.
• Форма: длинная гильза - позволяет равномерно распределить усилие при опрессовке и увеличивает площадь контакта.
• Количество ответвлений: 1 - одностороннее соединение, без выводов.
• Исполнение: стандартное - без специальных модификаций для экстремальных условий.

Совместимость и монтаж

Гильза медная луженная для жилы 630 кв.мм (ГМЛ, ГМЛ-DKC) требует использования пресс-клещей с матрицей, подходящей под сечение 630 мм2. Для правильного монтажа необходимо:

• Зачистить изоляцию с обоих концов жилы на длину, указанную в документации производителя (обычно около 45–55 мм).
• Ввести жилу в оба торца гильзы до упора - внутренний ограничитель гарантирует одинаковую глубину ввода с каждой стороны.
• Произвести опрессовку минимум в двух точках по всей длине гильзы, используя клещи с правильно подобранной формой матрицы.
• Не допускать повреждения лудёного слоя при зачистке - он важен для антикоррозийной защиты.

Рекомендуется использовать инструменты, сертифицированные для работы с гильзами серии Quadro.

Безопасность и стандарты

Гильза медная луженная для жилы 630 кв.мм (ГМЛ, ГМЛ-DKC) изготовлена в соответствии с требованиями к кабельным соединителям для напряжения до 10 кВ. Соответствует общепринятым нормам безопасности для электроустановок, однако не имеет собственной сертификации по ГОСТ или IEC - её применение должно быть согласовано с проектной документацией объекта. Условия эксплуатации должны исключать постоянное воздействие открытой влаги и химически активных сред.

Преимущества

• Высокая проводимость меди М1 снижает потери энергии и нагрев в месте соединения.
• Лужёное покрытие предотвращает образование оксидов, сохраняя стабильность контакта даже при длительной эксплуатации.
• Внутренний ограничитель обеспечивает точное выравнивание жил - снижает риск плохого контакта или перегрузки.
• Длинная форма гильзы даёт более равномерное распределение давления при опрессовке, чем короткие аналоги.
• Поддерживается в рамках серии Quadro - совместима с другими элементами этой линейки для унификации монтажа.

Ограничения применения

• Не применяется для алюминиевых или сталеалюминиевых жил - только для медных.
• Не предназначен для наружной установки без дополнительной герметизации или термоусадочных трубок.
• Не рекомендуется для частых циклов разъединения - является постоянным соединителем.
• Не работает при температуре выше +80 C в течение длительного времени - возможна деформация материала.
• Требует профессионального оборудования для опрессовки; попытки соединения болтовыми зажимами недопустимы.

Примеры использования

• Соединение фазных жил кабелей 10 кВ на подстанции при замене секционирующего аппарата.
• Обвязка силового кабеля сечением 630 мм2 между трансформатором и распределительным щитом.
• Переход от многожильного кабеля к сплошному проводнику внутри КРУ.
• Ремонт поврежденного участка кабельной линии в тоннеле или коллекторе.

Практические советы

• Перед монтажом проверьте, чтобы диаметр жилы полностью соответствовал сечению 630 мм2 - перегрузка или недогрузка приведут к плохому контакту.
• Используйте только инструменты, рекомендованные производителем DKC для серии Quadro - особенно важно для гильз такого крупного сечения.
• После опрессовки осмотрите место соединения: не должно быть трещин, смещения или видимых следов перегрева.
• Для защиты от внешней среды после монтажа обязательно наденьте термоусадочную трубку с клеевым слоем - гильза сама по себе не герметична.
• Артикул 2t720 - единственный в линейке для этого сечения; другие модели серии Quadro имеют меньшие значения.
